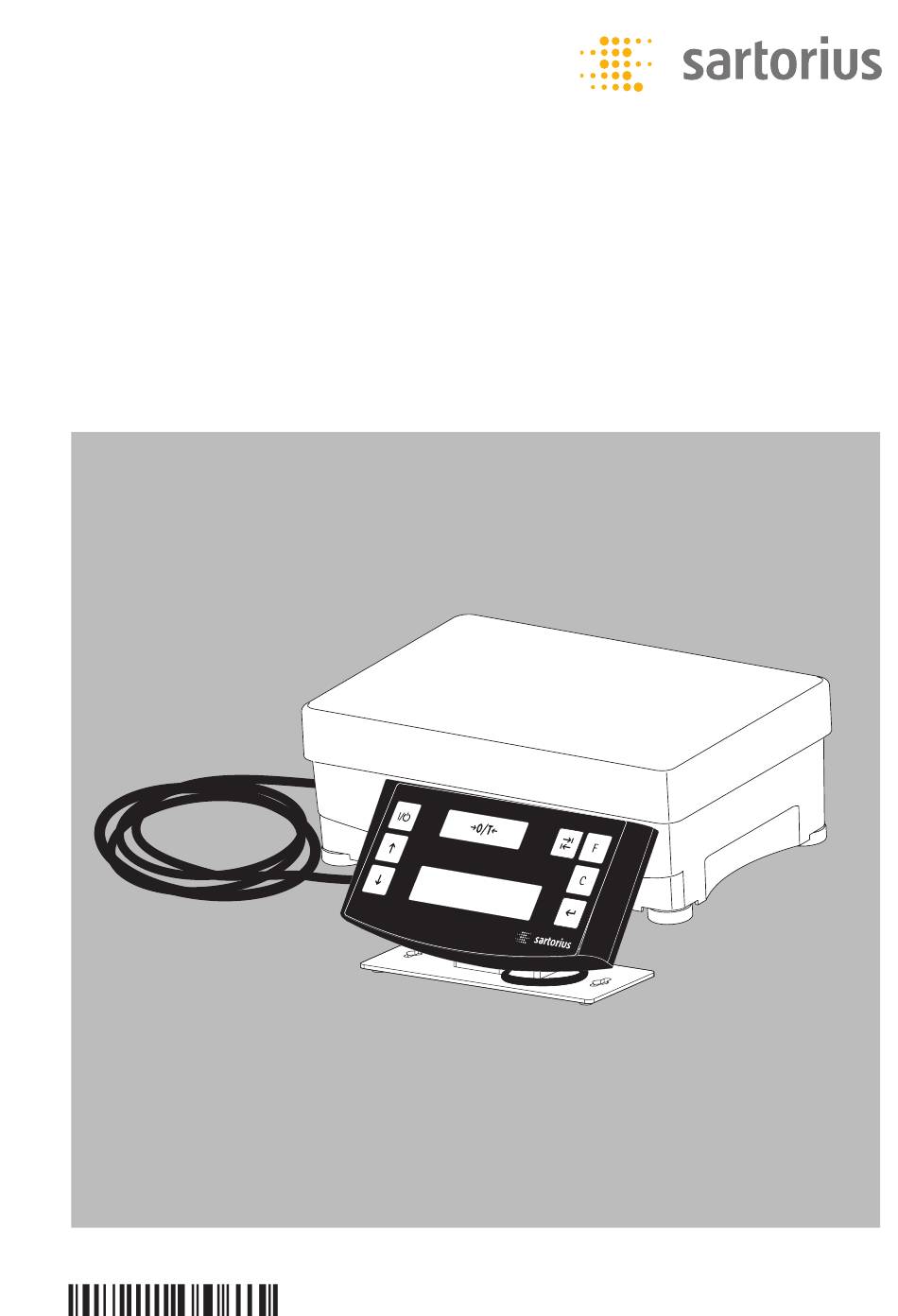

- Page 1 Mode d’emploi Sartorius PMA.Power Model PMA35001-Y Balance électronique pour peinture destinée à être utilisée dans les atmosphères explosibles de la zone 2 1000025285...
- Page 2 Schéma de l’appareil PMA35001-Y (PMA.Power) Balance électronique destinée à être utilisée dans les atmosphères explosibles de la zone 2. 1 Unité d’affichage 12 Câble secteur avec fiche 2 Ecran 13 Niveau à bulle 3 Touche U (mise à zéro/tarage) 14 Presse-étoupe 4 Touche de commutation I dépend du réglage...
-
Page 3: Table Des Matières
Suivre les conseils de sécurité mentionnés dans les documents concernant les autres appareils électriques La PMA35001-Y (série PMA.Power) est connectés (également les accessoires). Ces une balance spécialement conçue pour conseils de sécurité doivent, le cas échéant, des applications de mélange de peinture. - Page 4 Le spécialiste doit disposer de la quali- fication correspondante et également connaître les réglementations et directives en vigueur. En cas de besoin, adressez- vous au Sartorius Service ou à votre revendeur. – Des charges électromagnétiques extrêmes peuvent influer sur la valeur affichée.
- Page 5 – N’utiliser que des pièces de rechange - Tous les produits chimiques (par ex. gaz d’origine Sartorius. ou liquides) susceptibles d’attaquer et - Vous ne devez en aucun cas fermer le d’endommager l’intérieur ou l’extérieur bidon de peinture avec un marteau tant des appareils ainsi que les câbles doivent...
-
Page 6: Mise En Service
Mise en service § Sortez la balance de son emballage. § Aussitôt après avoir déballé l’appareil, veuillez vérifier s’il ne présente aucune détérioration externe visible. Contenu de la livraison – Balance – Plateau de pesée – Câble adaptateur Lieu d’installation Choisissez un lieu d’installation approprié... - Page 7 à celle du réseau. Si la tension indiquée ou la version de la prise du bloc d’alimentation ne corres- pondent pas à la norme que vous utilisez, veuillez en avertir votre représentant Sartorius le plus proche ou votre revendeur. Utilisez uniquement des blocs d’alimentation d’origine Sartorius.
-
Page 8: Fonctionnement
Fonctionnement Mettez la balance en marche Après la mise sous tension, Si une autre valeur s’affiche en appuyant sur la touche la balance effectue un test : tarez la balance à l’aide de Q (19). de fonctionnement auto- la touche U (mise à zéro/ matique. -
Page 9: Applications
Applications Formulation (calcul selon un facteur) Le calcul selon un facteur vous permet de peser une quantité inférieure ou supérieure à une formule de mélange de peintures de base (par ex. 250 ml d’une formule de 1 l). Vous pouvez sélectionner différents facteurs (quantités) en appuyant sur la touche de facteur K (6) : 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 10,0 15,0 20,0 25,0. - Page 10 3. « 3.0 » apparaît à côté de l’affichage pondéral. 4. Versez maintenant lentement le premier composant de la formule de mélange, « 250 g » de peinture, jusqu’à ce que « 250 g » apparaisse à l’affichage. 5. Versez « 250 g » du deuxième composant jusqu’à ce que «...
- Page 11 Exemple (cumulatif) : 1. Posez un bidon de peinture 2. Appuyez sur la touche U 3. 1. Versez le 1 composant vide sur le plateau de pesée (mise à zéro/tarage) (3). + 50,0 g (15). + 118,0 g 0,0 g 4.
-
Page 12: Ajustage
Ajustage La balance peut être ajustée à l’aide de la touche U (mise à zéro/tarage) (3). Poids d’ajustage : 10000 g, précision : + 0,016 g. Observez un temps de préchauffage de 30 minutes environ après le raccordement de la balance au secteur et avant l’ajustage. -
Page 13: Réglage Du Menu
§ Appuyez sur la touche L [ENTER] ; « o » apparaît à l’affichage ; la nouvelle option du menu est réglée. § Appuyez plusieurs fois sur la touche c (Clear), quittez le menu. Remarque : Une liste détaillée du menu est disponible sur demande auprès de Sartorius. - Page 14 Principaux réglages du menu § Maintenir la touche L [ENTER] enfoncée pendant environ 2 secondes ; « SETUP » (niveau 1) apparaît l’affichage. Niveau 1 SETUP Réglage de la langue Niveau 1 Niveau 2 § Touche R, sélectionnez « LANGUE ». LANGUE §...
- Page 15 Régler la touche de commutation I La touche de commutation I (6) permet de commuter entre le réglage de base (voir page 13) et les réglages effectués sous « SETUP - APPLICATION - UNITE ». Niveau 1 Niveau 2 Niveau 3 Niveau 4 §...
- Page 16 Entrer un mot de passe En plus de la fonction de verrouillage « BLOQUE », l’utilisateur peut entrer un mot de passe. Si l’utilisateur veut supprimer la fonction de verrouillage « BLOQUE » en la désactivant avec « HORS SERVICE », il doit entrer le mot de passe correct. Le mot de passe peut se composer de 6 chiffres. Les touches RS permettent d’afficher les chiffres (de 0 à...
- Page 17 § Touche L [ENTER], « o » apparaît, etc. o CODES le paramètre souhaité est réglé. § Appuyez plusieurs fois sur la touche c (Clear), quittez le menu. Remarque : Une liste détaillée du menu est disponible sur demande auprès de Sartorius.
-
Page 18: Messages D'erreur
Messages d’erreur Que se passe-t-il lorsque… Alors… Remède Aucun segment d’affichage – Pas de tension – Vérifier l’alimentation n’apparaît sur l’afficheur d’alimentation électrique pondéral ? L’afficheur pondéral – Le plateau n’est – Poser le plateau indique « Low » ? pas posé... -
Page 19: Entretien Et Maintenance
Conditions de stockage et de transport § Respectez les conseils de sécurité. $ Pendant le transport, nos appareils Informez le service après-vente Sartorius. sont protégés le mieux possible par leur La remise en état de l’appareil ne doit emballage. Conservez tous les éléments être effectuée que par une main d’uvre... -
Page 20: Recyclage
à l’élimi- pays. nation adéquate de l’appareil. AVERTISSEMENT Risque de blessures causées par des appareils contaminés ! Les appareils contaminés par des matières dangereuses (contaminations NBC) ne sont pas repris par la société Sartorius pour être réparés ou éliminés. -
Page 21: Interface De Données
Montage du câble adaptateur Pour utiliser la balance avec un PC, il faut connecter le câble adaptateur. Si nécessaire, Sartorius dispose de pilotes d’appareils adaptés pour DOS ou WINDOWS destinés à créer des programmes d’application. Respectez les conseils de sécurité. -
Page 22: Caractéristiques Techniques
Caractéristiques techniques Type PMA 35001-Y Etendue de pesée 35000 Précision de lecture Etendue de tarage (soustractive) g –35000 Ecart de linéarité max. <±0,2 Largeur de stabilité, réglable par le menu digit 0,25 bis 4 Classe d’humidité sans condensation Température ambiante autorisée pendant le fonctionnement °C 0...+40... -
Page 23: Documents
Documents Atmosphère explosive Zone 2 Groupe IIB, T4 Plage de température ambiante : 0 °C ... +40 °C Fiche antidéflagrante ; certifiée pour l'utilisation en zone 2 SARTORIUS Modèle Autres connexions 6) 8) 3) 8) possibles Unité PMA35001-Y d'affichage Câble secteur. - Page 24 à risques d'explosions doivent être assurés contre tout débranchement involontaire et les raccords vissés doivent être parfaitement vissés. L’installation de câbles qui ne sont pas d’origine Sartorius relève de la responsabilité de l’exploitant. AVERTISSEMENT – NE PAS CONNECTER OU DÉCONNECTER LES CÂBLES QUAND L’APPAREIL EST SOUS TENSION.
-
Page 26: Déclaration De Conformité Ue
Original Déclaration de conformité UE Sartorius Lab Instruments GmbH & Co. KG Fabricant 37070 Goettingen, Germany déclare sous sa seule responsabilité que l'appareil Type d'appareil Balance pour peintures à haute capacité PMA35001-Y Modèle dans la version que nous avons mise sur le marché, est conforme à toutes les dispositions pertinentes des directives européennes suivantes - y compris aux amendements en vigueur au moment de cette... - Page 29 2019-03-05...
- Page 32 Les informations et illustrations contenues dans ce manuel correspondent à la version actuelle. Sartorius se réserve le droit de modifier la technique, les équipements et la forme des appareils par rapport aux informations et illustrations de ce manuel. Pour faciliter la lecture, les formes masculines ou féminines utilisées dans ce manuel...
