FUNZIONAMENTO
IT

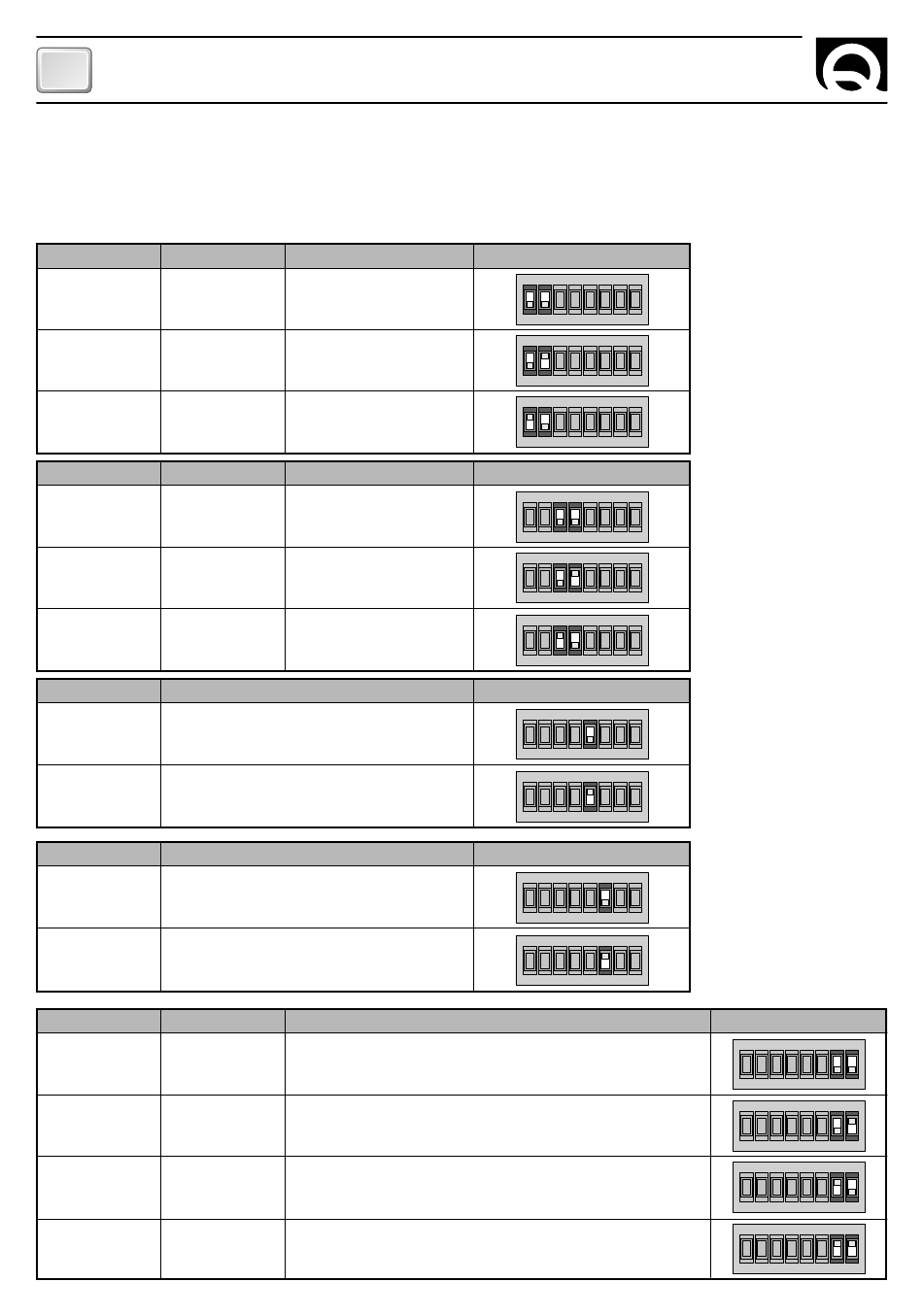

CONFIGURAZIONE DELLO STRUMENTO
L'impostazione dello strumento avviene tramite un dip-switch. Per configurare il gruppo, la priorità del
caricabatteria di cui si vogliono visualizzare le informazioni e la terminazione CAN, riferirsi alla tabella che viene
riportata di seguito:
SWITCH 1 SWITCH 2
OFF OFF
OFF ON
ON OFF
SWITCH 3 SWITCH 4
OFF OFF
OFF ON
ON OFF
SWITCH 5 FUNZIONE
TERMINATORE CAN DISATTIVATO
OFF
TERMINATORE CAN ATTIVATO
ON
SWITCH 6 FUNZIONE
Intensità retro-illuminazione BASSA
OFF
ON
Intensità retro-illuminazione ALTA
SWITCH 7 SWITCH 8
OFF OFF
OFF ON
ON OFF
ON ON
8
FUNZIONE
A
GRUPPO
B
GRUPPO
C
GRUPPO
FUNZIONE
1
PRIORITÀ
2
PRIORITÀ
3
PRIORITÀ
FUNZIONE
Visualizzazione tensione MASTER
Visualizzazione tensione MASTER, SLAVE A
Visualizzazione tensione MASTER, SLAVE B
Visualizzazione tensione MASTER, SLAVE A / B
DESCRIZIONE
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIZIONE
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIZIONE
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIZIONE
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIZIONE
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
RDS 1540 - REV003A
