Branchement Electrique; Schéma De Connexion - Quick RDS 1540 Manuel De L'utilisateur

FONCTIONNEMENT
FR

BRANCHEMENT ELECTRIQUE

L'instrument répond aux standards EMC (compatibilité électromagnétique) mais il est nécessaire de procéder
à une installation correcte afin de ne pas compromettre ses propres prestations et celles des instruments qui
sont placés à côté.
Pour cette raison l'instrument doit être éloigné d'au moins:
• 1 m des câbles qui transportent un signal radio (sauf émetteurs BLU).
• 2 m des câbles qui transportent le signal radio de radio d'émetteurs BLU.
Suivre les règles reportées ci-dessous pour la réalisation de l'installation électrique relative à l'instrument:
• N'alimenter l'instrument qu'après avoir effectué et vérifié que tous les branchements électriques sont
corrects.
• Introduire un interrupteur pour allumer et éteindre l'appareil.
• Introduire un fusible rapide de 200 mA sur la ligne d'alimentation de l'instrument.
• Utiliser comme connexion de l'interface données (signaux CANH et CANL) un câble non blindé avec un couple
tressé (section 0.25/ 0.35 mm
• La longueur maximale totale du câble données doit être inférieure à 100 mètres.
Au dos de l'instrument se trouve un bornier pour les divers branchements des signaux électriques:
POSITION SIGNAL
1 +
2 -
3 CANH
4 CANL

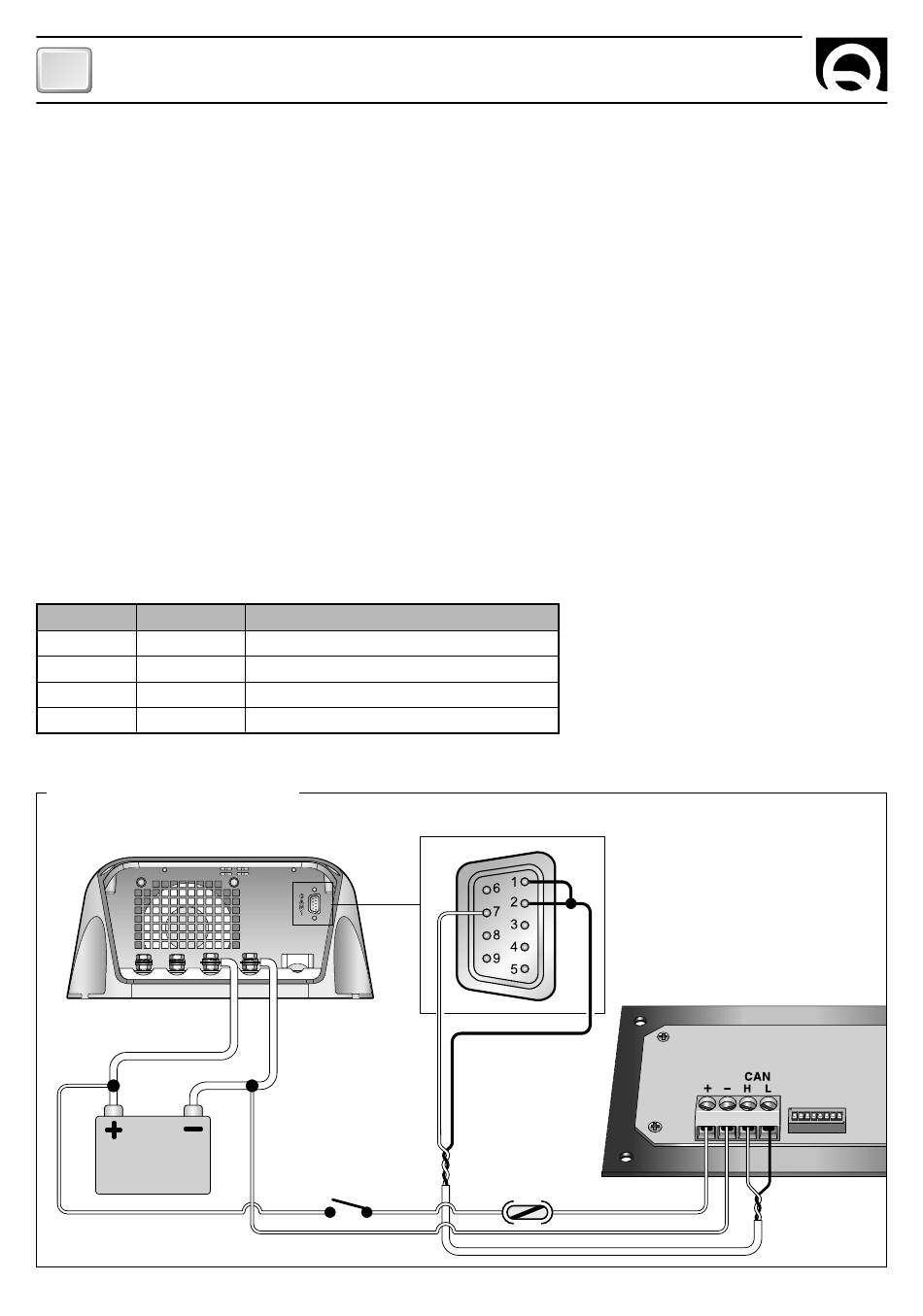

SCHÉMA DE CONNEXION
FIG. 1
SBC ADV PLUS
BATTERIE
12V / 24V
22
2
AWG 22/24, impédance 100/150 ohm).
DESCRIPTION
Positif alimentation instrument
Négatif alimentation instrument
Interface CAN
Interface CAN
INTERRUPTEUR
CONNECTEUR
BROCHE
À 9 PINS DB9
FUSIBLE
RDS 1540
ON
1 2 3 4
1 2 3 4 5 6 7 8
RDS 1540 - REV003A
