BETRIEB
DE
STROMANSCHLUSS
Das Überwachungspaneel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit).
Voraussetzung dafür ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe
positionierten Instrumente nicht zu beeinträchtigen.
Aus diesem Grund müssen die Kabel des Gerätes mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Bei der Ausführung der Stromanlage des Gerätes müssen die nachfolgend beschriebenen Regeln eingehalten
werden:
• Das Gerät erst dann mit Strom versorgen, nachdem man die Richtigkeit aller elektrischen Anschlüsse
überprüft hat.
• Einen Schalter einsetzen, um das Gerät ein- und auszuschalten.
• Eine flinke Sicherung mit 200 mA an der Zuleitung des Gerätes einsetzen.
• Für den Anschluss der Datenschnittstelle (Signale CANH und CANL) ein nicht abgeschirmtes Kabel mit
einem verflochtenen Paar verwenden (Querschnitt 0.25/ 0.35 mm
Impedanz 100/150 Ohm).
• Die maximale Gesamtlänge des Datenkabels darf nicht mehr als 100 Meter betragen.
An der Rückseite des Gerätes liegt ein Klemmbrett für die unterschiedlichen Anschlüsse der elektrischen Signale vor:
POSITION SIGNAL
1 +
2 -
3 CANH
4 CANL

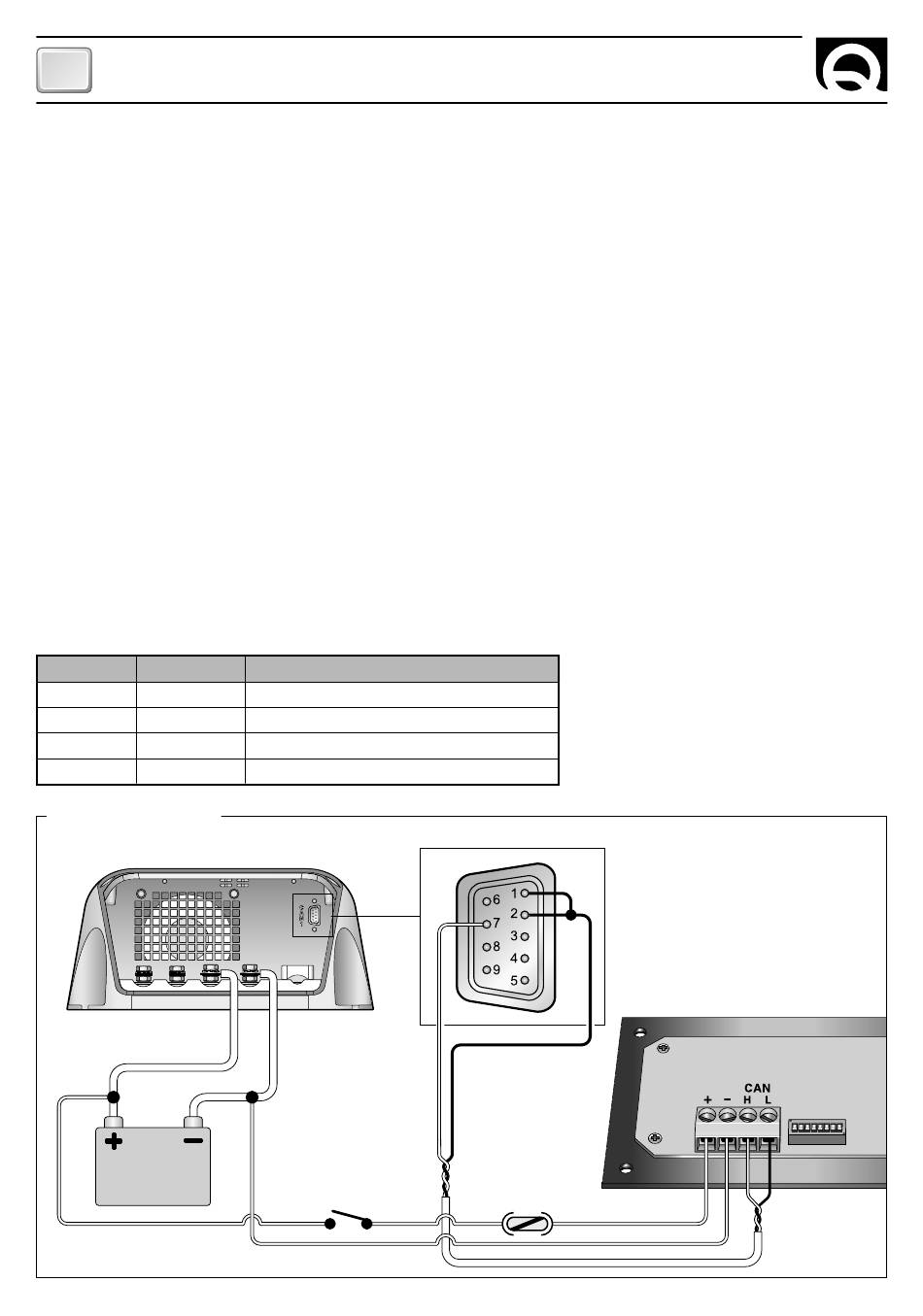

ANSCHLUSSPLAN
ABB. 1
SBC ADV PLUS
BATTERIE
12V / 24V
30
BESCHREIBUNG
Positiv Versorgung Gerät
Negativ Versorgung Gerät
Schnittstelle CAN
Schnittstelle CAN
SCHALTER
2
AWG 22/24,
STECKER mit
9 Polen DB9
SICHERUNG
RDS 1540
ON
1 2 3 4
1 2 3 4 5 6 7 8
