CONFIGURACIÓN DE FABRICA:

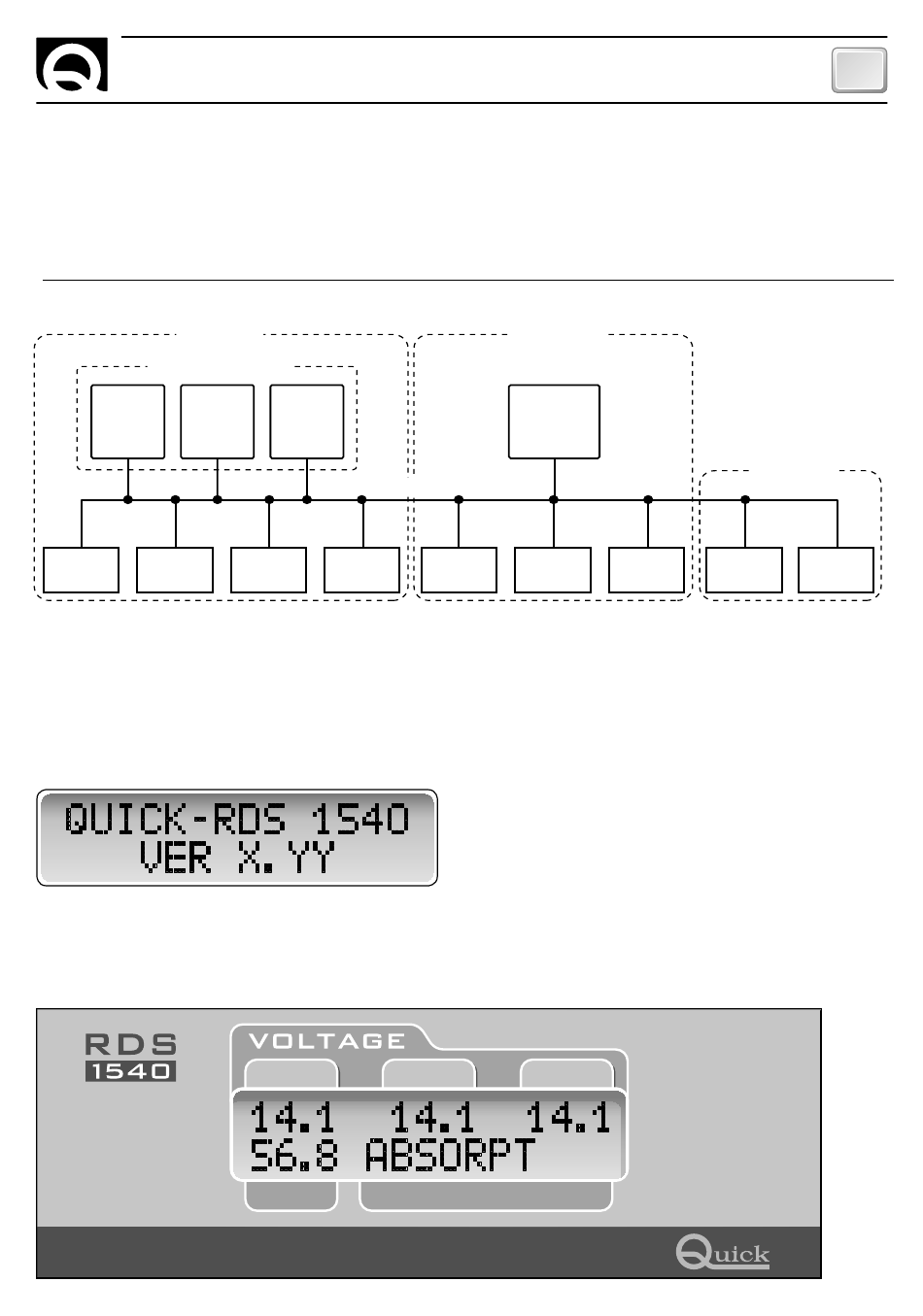

En seguida se muestra un posible esquema de una red de comunicación CAN:
GRUPO A
PARALLEL-EINHEIT
SBC 1950 SBC 1950
ADVANCED ADVANCED
PLUS PLUS
( 1) (
PRIORIDAD PRIORIDAD
RDS 1540 KTB4
Para la configuraciòn del cargador de baterías, referirse al manual del usuario del cargador de baterías conectado.
FUNCIONAMIENTO DEL INSTRUMENTO
Primero de alimentar el instrumento asegurarse que la configuración del dip-switch sea correcta.
Después de haber conectado la alimentación al instrumento, el display visualizarà por 2 segundos el siguiente
tablero.
Donde X.YY es la versión actual del software.
Transcurridos 2 segundos, el instrumento visualizarà las informaciones que pertenecen al cargador de baterías.
Ejemplo con SBC 700 ADV PLUS:
RDS 1540 - REV003A
:
Grupo A
:
Prioridad
Terminal CAN
Intensidad retro-iluminación
Visualización tensión
SBC 1950
ADVANCED
PLUS
2)
( 3)
PRIORIDAD
RED CAN
RCM1620 RDS1520
MASTER OUT SLAVE A OUT
CURRENT
FUNCIONAMIENTO
1
:
DESACTIVADO
:
BAJA
: MASTER
GRUPO B
SBC 1100
ADVANCED
PLUS
( 1)
PRIORIDAD
RCM1620 RDS1540
SLAVE B OUT
STATUS
GRUPO U
INTERFAZ
RDS1520
GSM
ES
TERMINAL
LED
