INSTALLATION
DE
Das Gerät entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung dafür ist
allerdings eine korrekte Installation, um die eigenen Leistungen sowie diejenigen der in der Nähe positionierten
Instrumente nicht zu beeinträchtigen.
Aus diesem Grund muss das Gerät mindestens folgende Abstände zu den anderen Einrichtungen einhalten:
• 25 cm vom Kompass.
• 50 cm von einem beliebigen Funkempfangsgerät.
• 1 m von einem beliebigen Funksendegerät (SSB ausgeschlossen).
• 2 m von einem beliebigen SSB-Funksendegerät.
• 2 m vom Strahlengang des Radarstrahlenbündels.

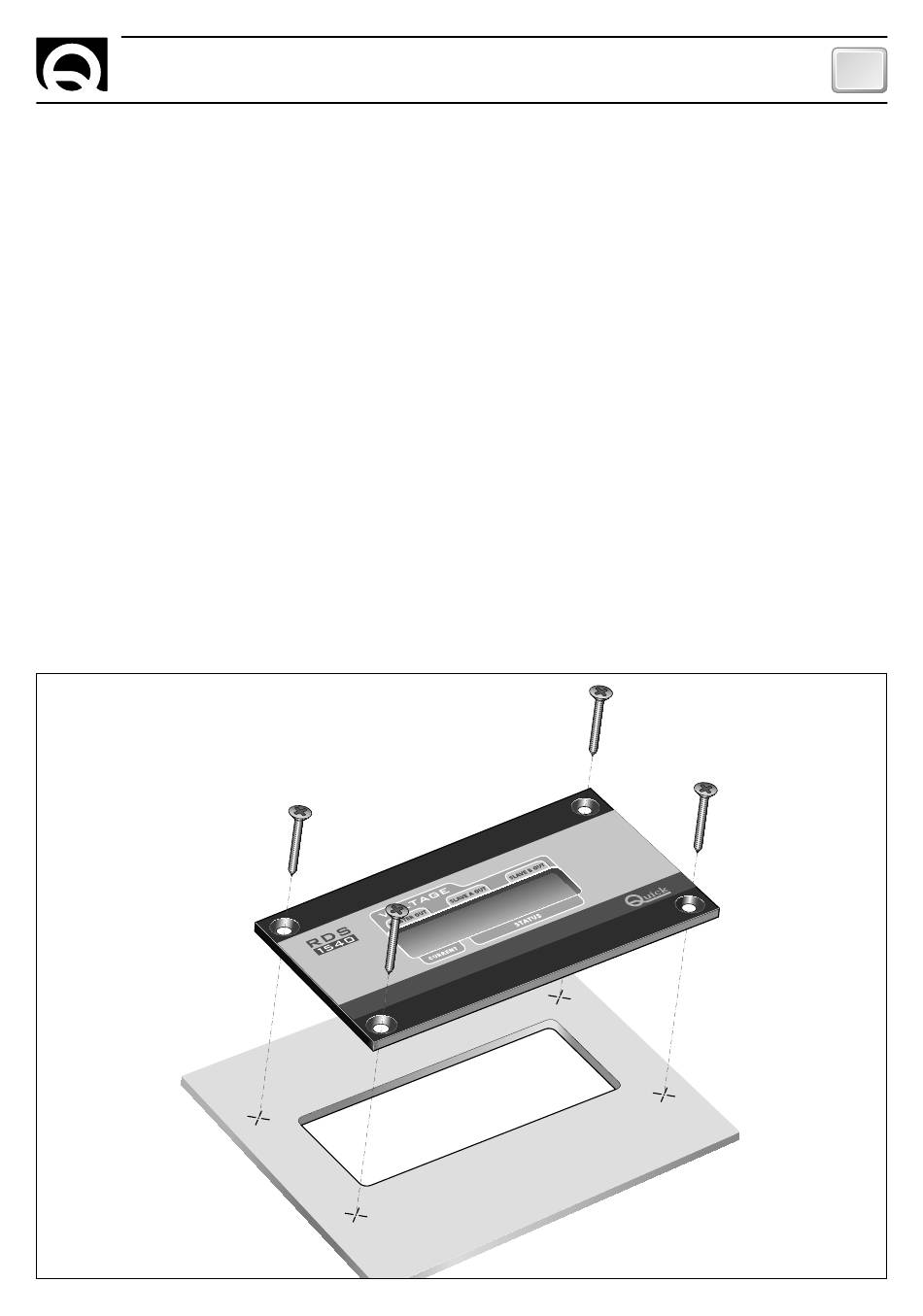

INSTALLATION AN DER SCHALTTAFEL
Nachdem man die Stelle ausgewählt hat, an der das Gerät positioniert werden soll, wie im folgenden
beschrieben fortfahren:
• Die Bohrschablone (als Ausrüstungszubehörim im Lieferumfang) auf der Oberfläche auflegen, auf der das Gerät
installiert werden soll.
• Die Mitte jedes Lochs markieren.
• Einen Schlitz ausführen, durch den die Rückseite vom Instrument gesteckt wird.
• Die Schablone sowie eventuelle an den Bohrungen vorhandene Grate entfernen.
• Das Gerät einsetzen.
• Das Instrument an der Tafel befestigen und die Schrauben anziehen (nicht mitgelieferten).
