Min. 0,4 l/min
Débit
Max. 0,6 l/min
Gaz étalon
MENU
F1 : Select Node
F2 : Measure
Make choice
Measure
I
:
7,988mA
V0-20:
119,824
V4-20:
75,000
Potentiomètre
GAIN
Measure
I
:
9,333mA
V0-20:
140,000
V4-20:
100,000
V0
−
V4
−
20
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
DTX 420
F7
F2
Mesure absolue en mA
Mesure suivant échelle 0-20mA
Mesure suivant échelle 4-20mA
Cellule
-
Transmetteur
+

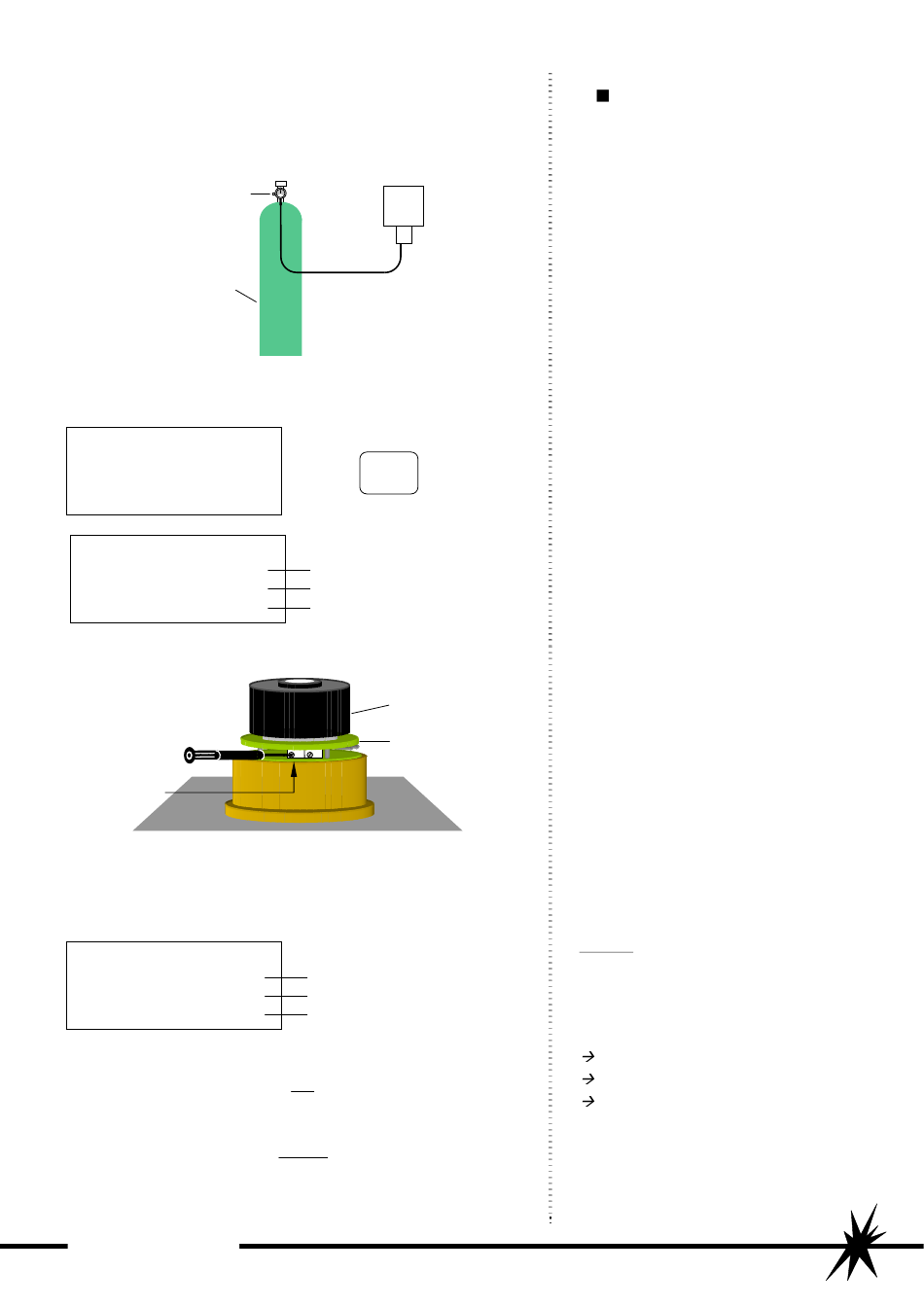

Figure 31 : Calibration du DTX 420
Mesure absolue en mA
Mesure suivant échelle 0-20mA
Mesure suivant échelle 4-20mA
I
20
=
×
Gamme
20
I
-
4
=
×
Gamme
20
−
4
Calibration du DTX 420
• Pour pouvoir procéder à la calibration, le
zérotage (voir point précédent) doit avoir
été réalisé et la cellule doit avoir été
laissée à l'air libre pendant 2 à 3
minutes.
• Sur la bouteille de gaz étalon, réglez le
débit entre 0,4 et 0,6 l/min.
• Via la coiffe d'injection (Figure 29 - p31),
injectez le gaz étalon sur le détecteur
pendant 2 à 3 minutes (5 minutes pour
le NH3).
• Dans le cas de l'Oxygène, laissez la
cellule à l'air libre.
• A partir du menu principal, choisissez la
fonction Measure en appuyant sur F2.
• L'afficheur indique la valeur de la
mesure du détecteur.
• Attendez que la mesure sur l'afficheur
se stabilise.
• A l'aide du tournevis de précision, réglez
le potentiomètre GAIN du DTX 420
(Figure 31) pour que la mesure sur
l'afficheur
corresponde
concentration du gaz étalon (29% pour
l'Oxygène).
• La calibration est terminée, arrêtez
l'injection de gaz étalon.
Exemple :
Avec
Gaz étalon :
Gamme de mesure : 300 ppm
I
=
V0-20 = 140,000 ppm
V4-20 = 100,000 ppm
à
la
100ppm
9,333mA
33
