MENU
F1 : Select Node
F2 : Measure
Make choice
Measure DTXCAN
Dir:
0,00
AVG:
0,00
A1.A : 00000000
Min. 0,4 l/min
Débit
Max. 0,6 l/min
Gaz étalon
Measure DTXCAN
Dir:
244,26
AVG:
0,00
A1.A : 01110000
Measure DTXCAN
Dir:
250,00
AVG:
0,00
A1.A : 01110000
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
F7
F2
Dir:
0,00
Valeur de la mesure du détecteur
DTX CAN
Potentiomètre GAIN

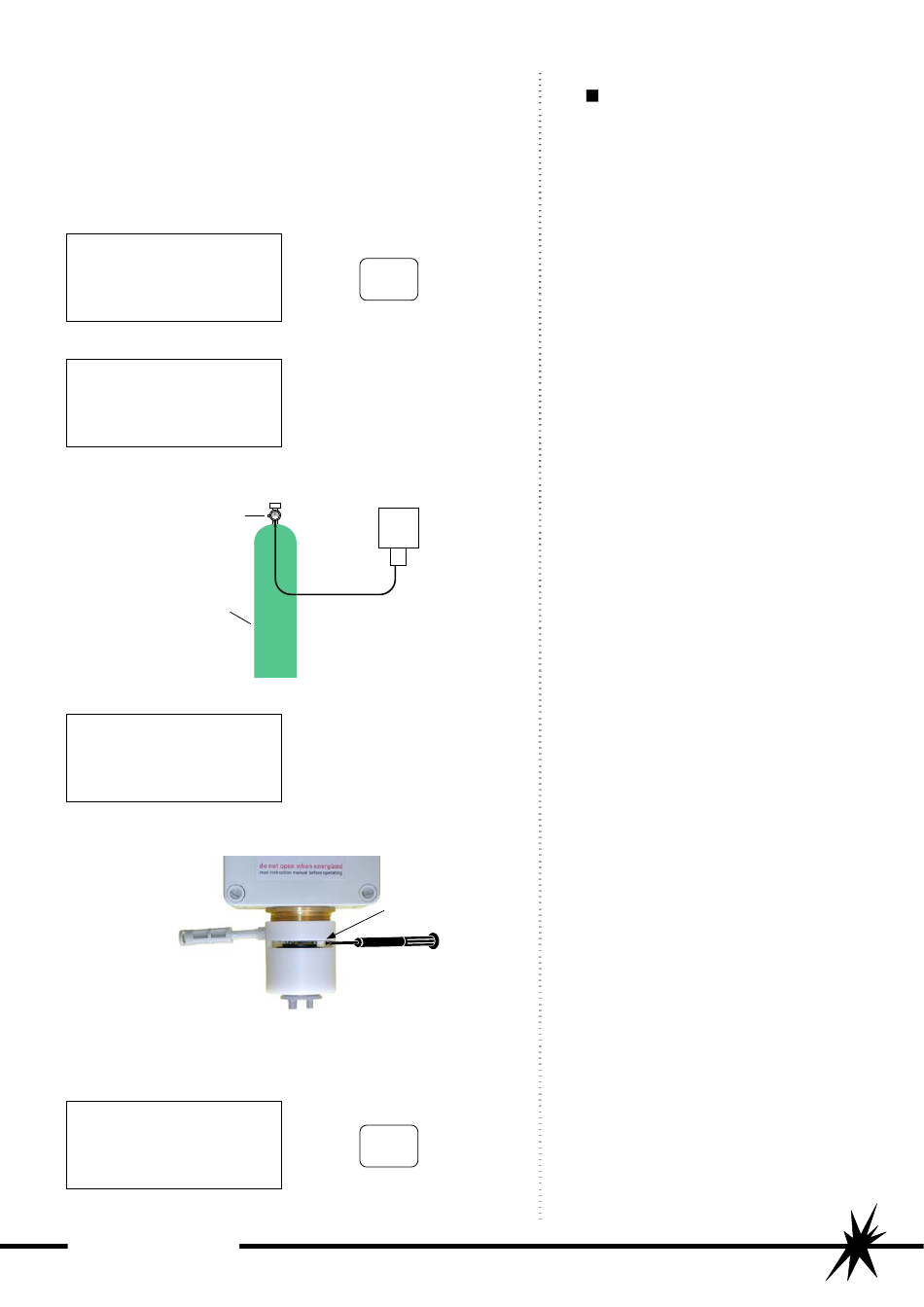

Figure 13 : Calibration du DTX CAN
ENTER
Calibration du DTX CAN
• Pour pouvoir procéder à la calibration, le
zérotage (voir point précédent) doit avoir
été réalisé et la cellule doit avoir été
laissée à l'air libre pendant 2 à 3 minutes.
• A partir du menu principal, choisissez la
fonction Measure en appuyant sur F2.
• L'afficheur indique la valeur de la mesure
du détecteur.
• Sur la bouteille de gaz étalon, réglez le
débit entre 0,4 et 0,6 l/min.
• Via la coiffe d'injection (Figure 12 - p20),
injectez le gaz sur le DTX CAN pendant 2
à 3 minutes (5 minutes pour le NH3).
• Dans le cas de l'Oxygène, laissez la
cellule à l'air libre.
• Attendez que la mesure Dir sur l'afficheur
se stabilise.
• Réglez
le
potentiomètre
détecteur (voir figure ci-contre) pour que
la mesure Dir sur l'afficheur corresponde
à la concentration du gaz étalon (29%
pour l'Oxygène).
• Appuyez sur ENTER pour terminer la
calibration et revenir au menu principal.
• Arrêtez l'injection de gaz étalon.
GAIN
du
22
