Measure DEXCAN
Dir:
0,00
AVG:
0,00
A1.A : 00000000
Débit = 0,8 l/min.
Gaz étalon
Measure DEXCAN
Dir:
38,17
AVG:
0,00
A1.A : 01000000
Les potentiomètres ne
sont pas multi-tours.
Agir DELICATEMENT !
Measure DEXCAN
Dir:
50,00
AVG:
0,00
A1.A : 01110000
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
F7
F2
Dir:
00,00
Valeur de la mesure du détecteur
DEX CAN
Dir:
38,17
Valeur de la mesure du détecteur
Potentiomètre GAIN

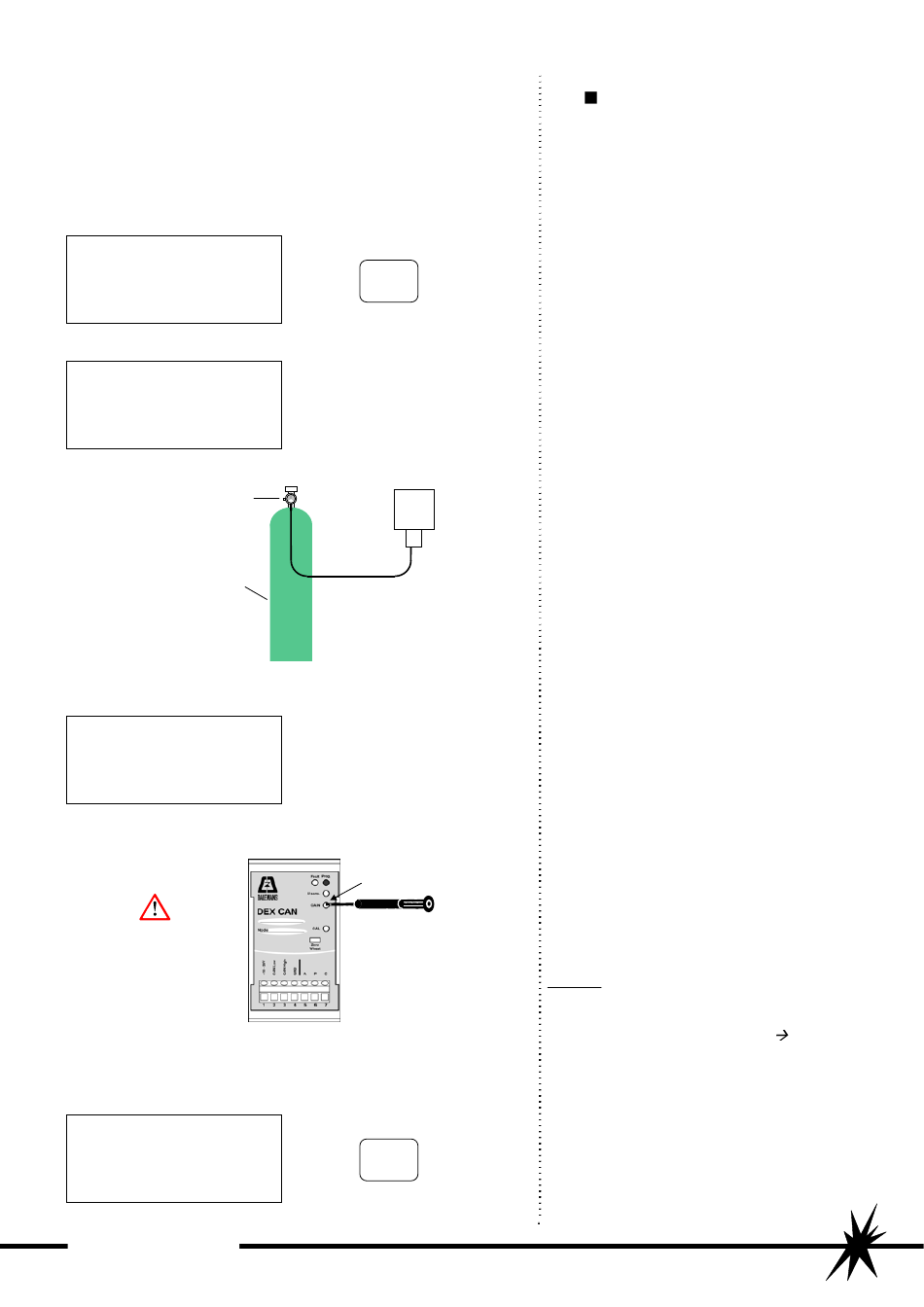

Figure 23 : Calibration du DEX CAN
ENTER
Calibration du DEX CAN
• Pour pouvoir procéder à la calibration, le
zérotage (voir point précédent) doit avoir
été réalisé et le détecteur doit être sous
tension depuis au moins 15 min.
• A partir du menu principal, choisissez la
fonction Measure en appuyant sur F2.
• L'afficheur indique la valeur de la mesure
du détecteur.
• Sur la bouteille de gaz étalon, réglez le
débit à 0,8 l/min.
• Via l'embout d'injection (Figure 16 - p23),
injectez le gaz sur le détecteur.
• Attendez que la mesure Dir sur l'afficheur
se stabilise.
• A l'aide du tournevis de précision, réglez
le potentiomètre GAIN du détecteur pour
que la mesure Dir sur l'afficheur de
l'OctoPRO corresponde à la concentration
du gaz étalon.
Exemple : Gaz étalon : 2.5% Méthane (CH
L.I.E. CH
= 5 %
4
Gaz étalon = 50% L.I.E
• Appuyer sur ENTER pour terminer la
calibration et revenir au menu principal.
• Arrêtez l'injection de gaz étalon.
)
4
Dir = 50
