7.2. Etalonnage d'un détecteur DEX CAN
Pour exécuter correctement l'étalonnage du DEX CAN, le matériel nécessaire est le suivant :
1. Une bouteille de gaz étalon;
2. Un manomètre-détendeur avec débitmètre;
3. Un embout d'injection (Figure 16);
4. Un tuyau en Téflon ou en polyuréthane de +/- 7mm de diamètre;
5. Un voltmètre;
6. Une fiche de mesure au pas de 2.54mm (Figure 15);
7. Un tournevis de précision isolé plat ou cruciforme (largeur 3.5mm).
Adressez-vous à Dalemans pour vous procurer l'embout d'injection ou la fiche de mesure.
Pour injecter le gaz, reliez une extrémité du tuyau au manomètre de la bouteille et l'autre extrémité sur l'embout
d'injection. Introduisez ce dernier dans l'orifice du porte-cellule du détecteur (Figure 16).
Débitmètre
Bouteille

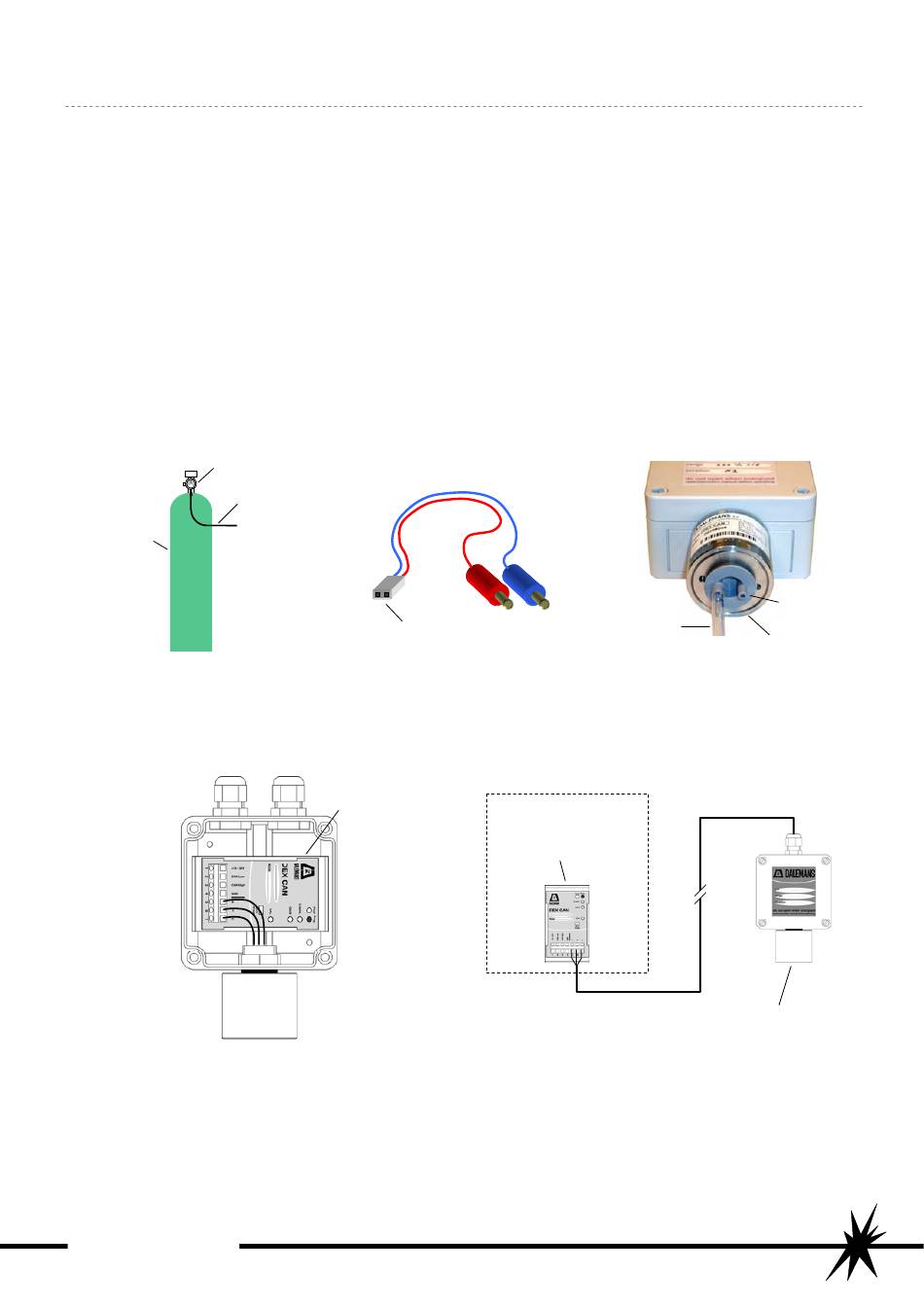

Figure 14 : Bouteille de gaz étalon
Suivant les installations, le transmetteur du DEX CAN peut se trouver dans le boîtier du détecteur ou à l'intérieur du
central OctoBUS 64.
Figure 17 : Détecteur DEX CAN
Procédez toujours dans l'ordre au :
•
Réglage de la tension de service de la cellule (Usens);
•
Réglage du zéro du DEX CAN (Zérotage);
•
Réglage de la sensibilité du DEX CAN (Calibration).
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
Tuyau
Pas 2.54mm
Figure 15 : Fiche de mesure
Transmetteur
DEX CAN
Tuyau
Figure 16 : Injection gaz sur DEX CAN
Central OctoBUS 64
Transmetteur DEX CAN
Figure 18 : Transmetteur DEX CAN et détecteur à distance
Embout
d'injection
Porte-cellule
Détecteur
