7.5. Etalonnage d'un détecteur DTX 420
Pour exécuter correctement l'étalonnage du DTX 420, le matériel nécessaire est le suivant :
1. Une bouteille d'air pur ou d'Azote pur (N);
2. Une bouteille de gaz étalon (concentration entre 1/3 et 2/3 de la gamme de mesure);
3. Un manomètre-détendeur avec débitmètre;
4. Une coiffe d'injection (Figure 29);
5. Un tuyau en Téflon ou en polyuréthane de +/- 7mm de diamètre;
6. Un tournevis de précision isolé (largeur 1mm).
Afin d'éviter que la nature de l'air ambiant ou que des courants d'air n'altèrent l'étalonnage du détecteur, utilisez
toujours la coiffe d'injection prévue à cet effet. Pour cela, placez-la en lieu et place du capot du porte-cellule
métallique et fixez sa position à l'aide de la vis de blocage (Figure 29).
Pour injecter l'azote ou le gaz étalon, reliez une extrémité du tuyau au manomètre-détendeur placé sur la bouteille.
Insérez l'autre extrémité sur un des embouts de la coiffe d'injection.
Bouteille

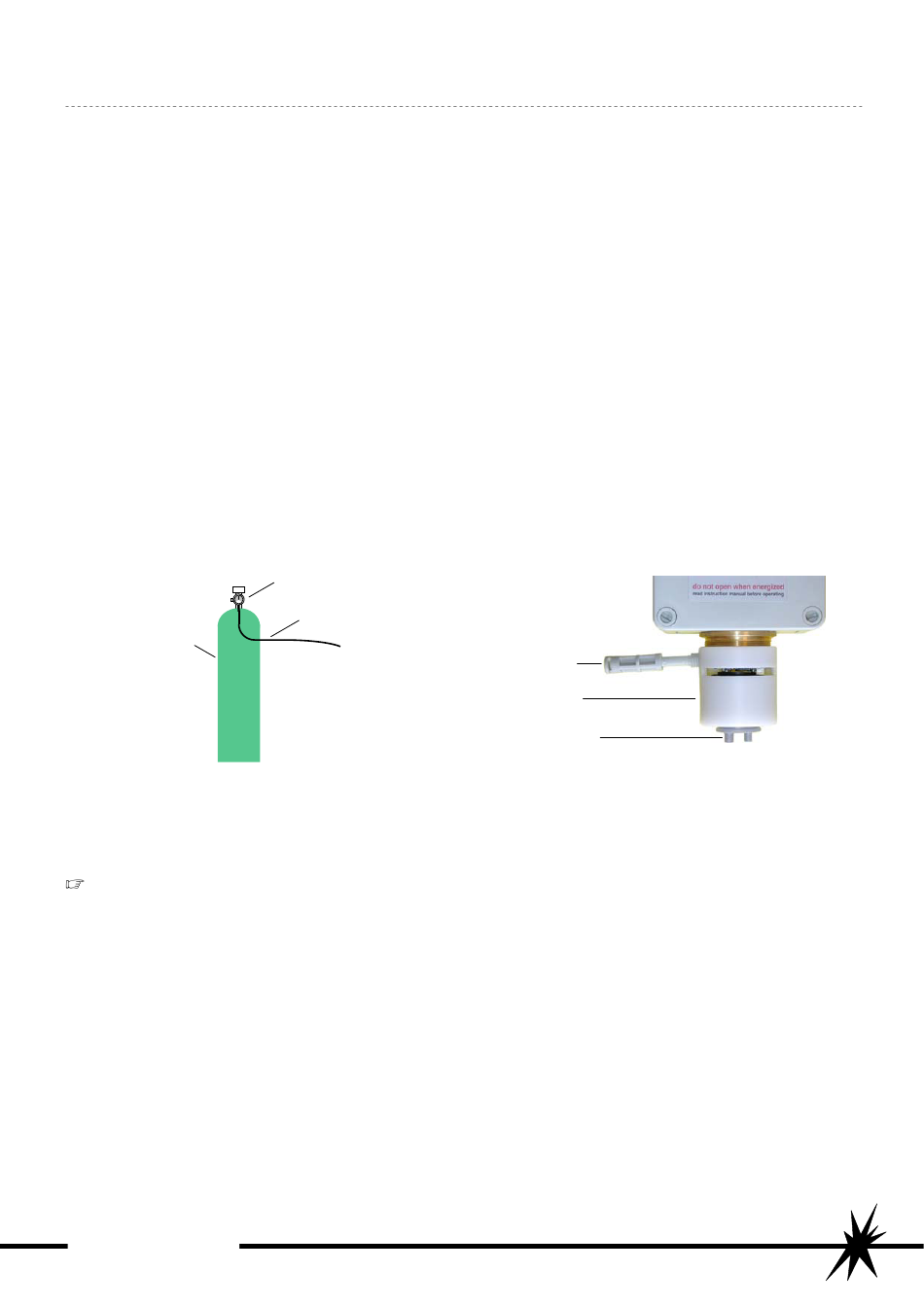

Figure 28 : Bouteille de gaz
Pour le raccordement du détecteur DTX 420 sur l'OctoPRO reportez-vous à la section 3.4, en page 6 de ce
manuel.
Procédez toujours dans l'ordre au :
• Réglage du zéro du DTX 420 (Zérotage);
• Réglage de la sensibilité du DTX 420 (Calibration).
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
Débitmètre
Tuyau Ø7mm
(Téflon ou PU)
Vis de blocage
Coiffe d'injection
Embouts d'injection
Figure 29 : Coiffe d'injection pour DTX 420 et DTX CAN
