7. ETALONNAGE
Grâce à la fonction de calibration de l'OctoPRO vous avez la possibilité d'étalonner les détecteurs de gaz ainsi que
les modules d'entrée ou de sortie analogiques.
L'étalonnage doit être effectué par le fabricant ou par son représentant local, suivant les règles d'usage et
par du personnel qualifié formé par la société Dalemans exclusivement.
Pour toute question relative aux conditions et aux modalités d'étalonnage des détecteurs de gaz ou des modules
d'entrée ou de sortie analogiques, prenez contact avec Dalemans.
7.1. Etalonnage d'un détecteur DTX CAN
Pour exécuter correctement l'étalonnage du DTX CAN, le matériel nécessaire est le suivant :
1. Une bouteille d'air pur ou d'Azote pur (N);
2. Une bouteille de gaz étalon (concentration entre 1/3 et 2/3 de la gamme de mesure);
3. Un manomètre-détendeur avec débitmètre;
4. Une coiffe d'injection (Figure 12);
5. Un tuyau en Téflon ou en polyuréthane de +/- 7mm de diamètre;
6. Un tournevis de précision isolé (largeur 1mm).
Afin d'éviter que la nature de l'air ambiant ou que des courants d'air n'altèrent l'étalonnage du détecteur, utilisez
toujours la coiffe d'injection prévue à cet effet. Pour cela, placez-la en lieu et place du capot du porte-cellule
métallique et fixez sa position à l'aide de la vis de blocage (Figure 12).
Pour injecter l'azote ou le gaz étalon, reliez une extrémité du tuyau au manomètre-détendeur placé sur la bouteille.
Insérez l'autre extrémité sur un des embouts de la coiffe d'injection.
Bouteille

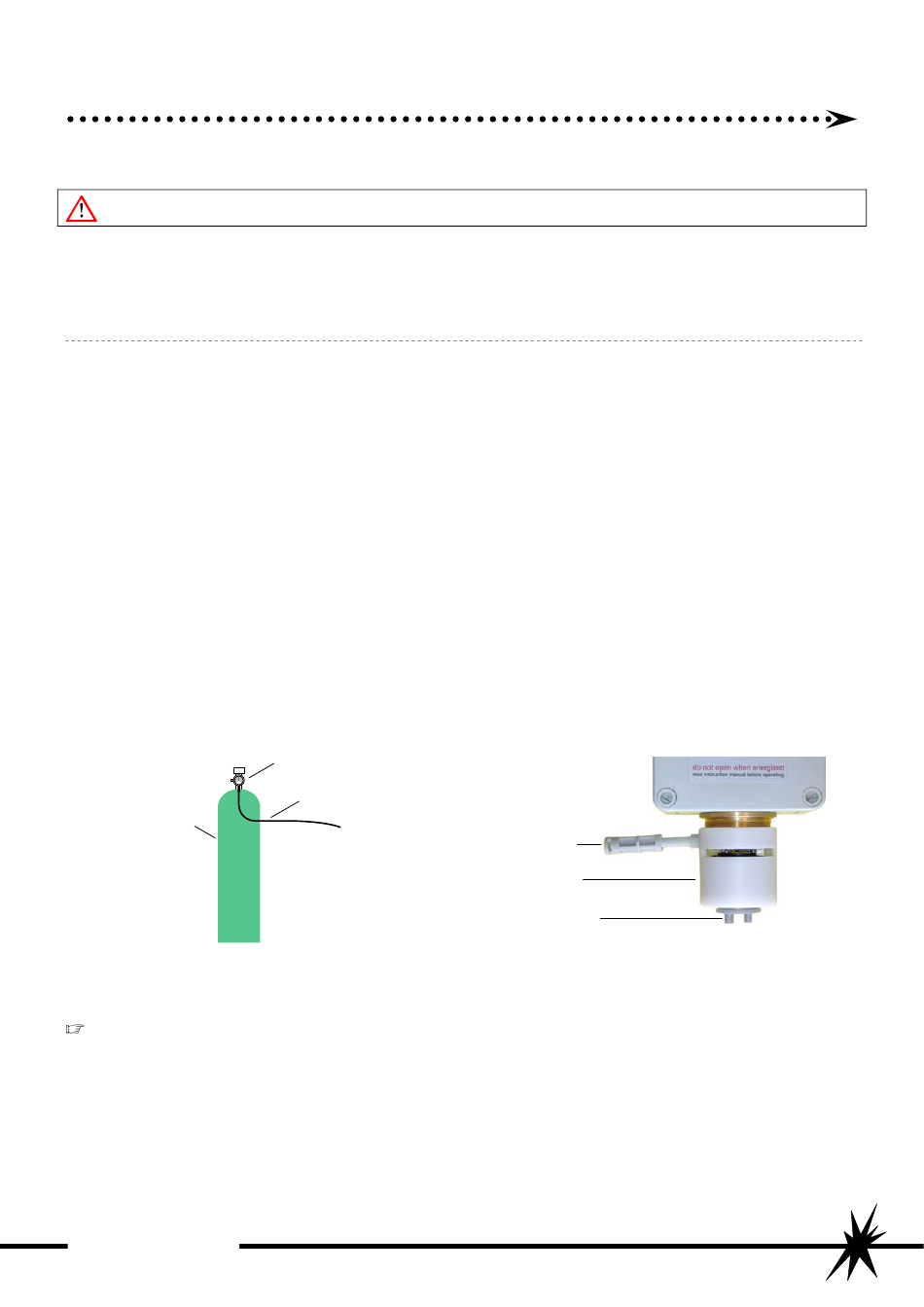

Figure 11 : Bouteille de gaz
Si vous désirez étalonner un détecteur DTX CAN seul (non relié au bus CAN), placez d'abord l'OctoPRO en
mode NMT (Cfr. page 12). Reportez-vous à la section 3.4, page 6 pour le raccordement d'un détecteur seul.
Procédez toujours dans l'ordre au :
• Réglage du zéro du DTX CAN (Zérotage);
• Réglage de la sensibilité du DTX CAN (Calibration).
Utilisation - OctoPRO
Man-OctoPRO-UT-Fr-V1R2.doc
Débitmètre
Tuyau Ø7mm
(Téflon ou PU)
Vis de blocage
Coiffe d'injection
Embouts d'injection
Figure 12 : Coiffe d'injection pour DTX CAN et DTX 420
