Robinets à tournant sphérique totalement soudés
Instructions d'Installation et de Maintenance
Partie 2 - Stockage du robinet
2.1 Préparation et conditionnement pour l'expédition
Tous les robinets sont correctement emballés de manière à protéger les pièces sujettes à
détérioration durant le transport et le stockage sur site. Les précautions suivantes doivent être
prises en particulier :
1. Les robinets doivent être emballés avec la boule en position ouverte.
2. Les bouts à souder devront être protégés à l'aide d'un produit de protection tel que du
Deoxaluminite. L'extrémité devra être obturée à l'aide d'un disque en contre-plaqué ou en
plastique fixé à l'aide de sangles.
3. Tous les robinets motorisés doivent être précautionneusement conditionnés sur palette ou dans
une caisse. De manière à ce que les pièces de l'actionneur (spécialement la tuyauterie ou les
accessoires pneumatiques) ne dépassent pas en dehors de la caisse.
4. Le type d'emballage doit être défini dans la commande du client et devra être approprié
de manière à assurer un transport sûr jusqu'à la destination finale et éventuellement une
conservation satisfaisante avant l'installation.
2.2 Exigences concernant la manipulation
A - Robinets emballés
Caisses à claire-voie :
Le levage et la manipulation des robinets emballés dans des caisses à claire-voie seront effectués à
l'aide d'un chariot élévateur à fourches, via les supports de fourche appropriés.
Caisses:
Le levage des robinets emballés dans des caisses devra être effectué par les points de levage et en
tenant compte de la position du centre de gravité qui a été repérée. Le transport de tous les matériels
emballés doit être effectué de manière sûre et conformément aux règles de sécurité locale.
B - Robinets non emballés
1. L'opération de levage et la manipulation de ces robinets doit être effectuée en utilisant les
moyens appropriés et en respectant les limites de chargement. La manipulation doit être
effectuée sur des palettes, en protégeant les surfaces usinées afin d'éviter tout dommage.
2. Avec des robinets de grandes dimensions, l'élinguage et l'accrochage de la charge doivent être
effectués à l'aide d'équipements appropriés (pattes d'attache, crochets, fixations, élingues) et
l'équilibrage de la charge doit être effectué de manière à éviter toute chute ou tout mouvement
lors de l'opération de levage et de manipulation proprement dite.
2.3 Stockage et préservation avant l'installation
Si les robinets doivent être stockés avant l'installation, le stockage doit être réalisé de manière contrôlée.
Il est ainsi nécessaire d'effectuer le stockage en totale conformité avec les critères suivants :
1. Les robinets doivent être stockés dans une pièce de stockage fermée, propre et sèche.
2. La boule doit être en position ouverte et les extrémités doivent être protégées avec des disques
en plastique ou en bois fixés à l'aide de sangles. Il est recommandé de conserver, si possible, la
protection d'origine.
3. Les vérifications périodiques doivent être effectuées dans la zone de stockage afin de vérifier que
les conditions ci-dessus mentionnées sont parfaitement maintenues.
Concernant les robinets motorisés et en plus des points précédents, nous vous conseillons de vous
reporter aux avertissements spécifiés dans le manuel de l'actionneur.
Remarque
Il est possible de stocker les robinets dans un endroit ouvert pour une période limitée à condition
que ces derniers soient correctement emballés (emballage dans des caisses revêtues de papier
goudronné et le contenu parfaitement protégé par des emballages étanches).
Ne pas placer les emballages d'expédition directement sur le sol.
Ne pas exposer les emballages d'expédition aux intempéries ou au rayonnement direct du soleil.
Il est recommandé de vérifier l'emballage tous les deux mois.
Emerson se réserve le droit de modifier ce document sans préavis
Précautions
Concernant la manipulation et/ou le levage
du robinet, l'équipement de levage (fixations,
crochets, etc.) doit être dimensionné et
sélectionné en tenant compte du poids du
robinet indiqué sur la liste d'emballage et/ou
sur le bordereau de livraison. L'opération de
levage et de manipulation doit être effectuée
uniquement par du personnel qualifié.
Ne pas utiliser les points de levage situés
sur l'actionneur pour soulever le robinet. Ces
points de levage sont destinés à l'actionneur
uniquement. Il faut être très attentif lors
de la manipulation afin d'éviter de passer
l'équipement au-dessus du personnel au
travail et au-dessus d'un endroit où une chute
accidentelle pourrait entraîner d'importants
dommages. Les règles de sécurité locales
doivent être respectées dans tous les cas.
page 2

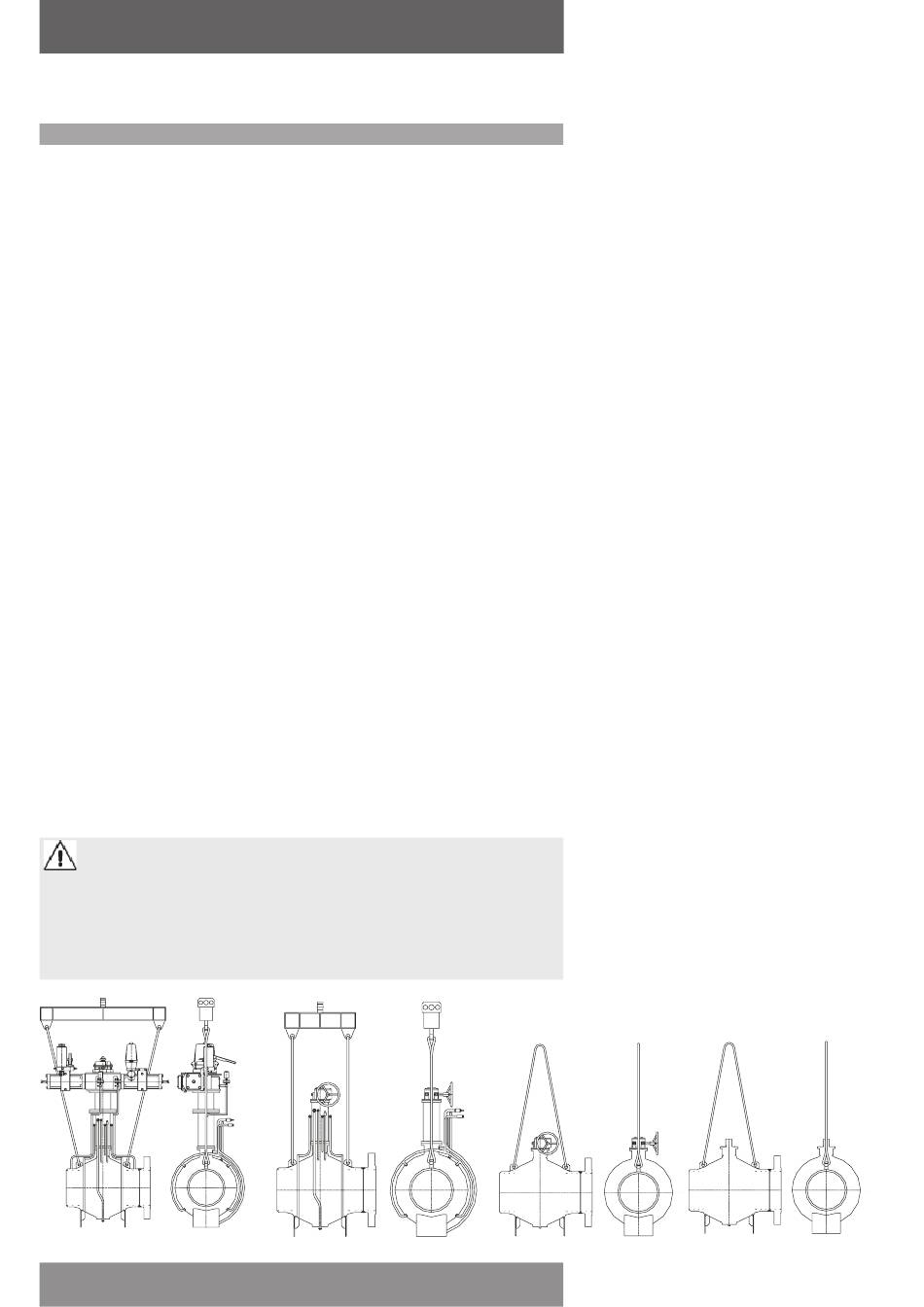

Figure n°1
