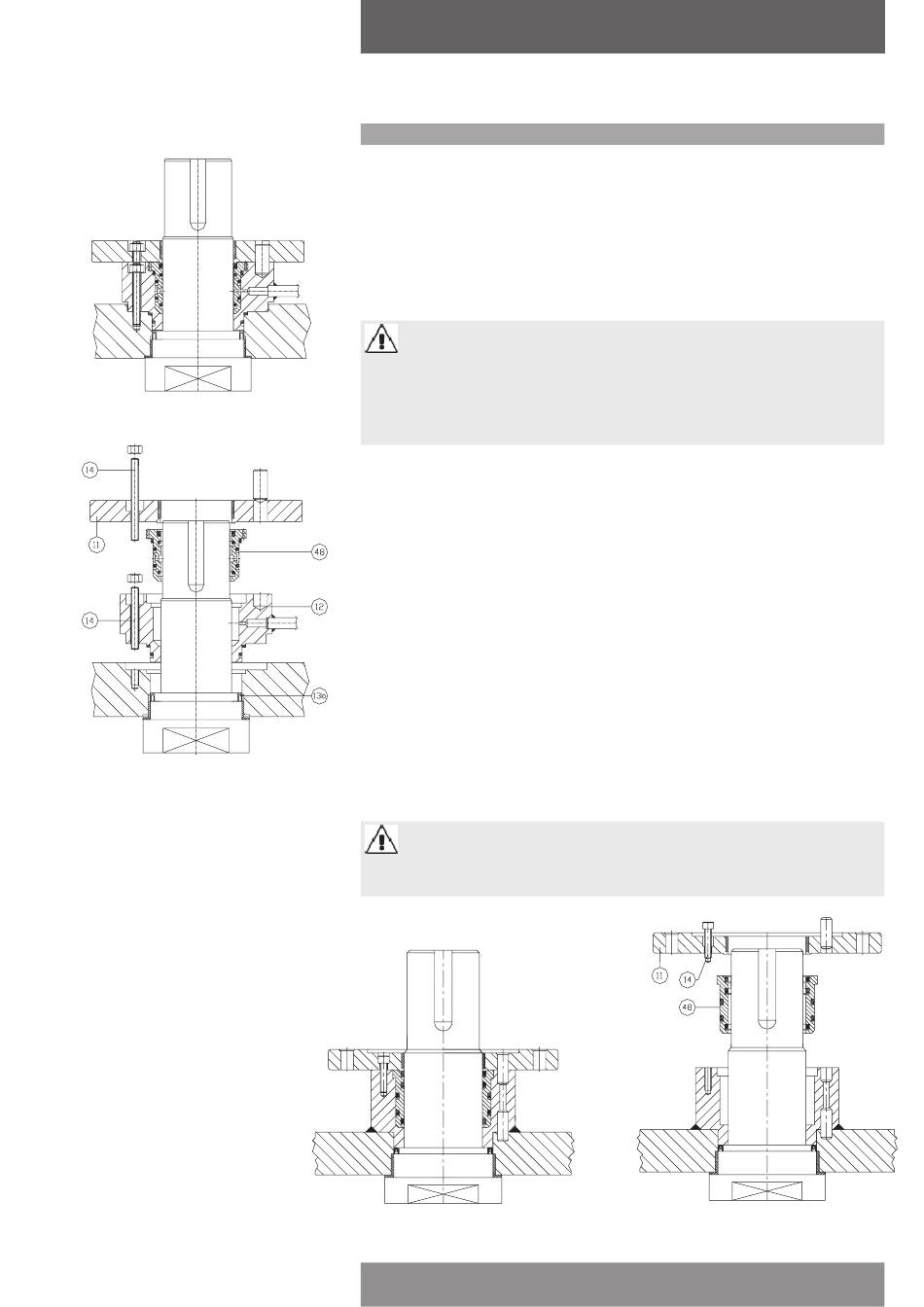

Type de chapeau boulonné
Figure n°2
Figure n°2A
Robinets à tournant sphérique totalement soudés
Instructions d'Installation et de Maintenance
Partie 4 - Maintenance
Cette notice décrit les réparations sur site comme :
- Le remplacement du joint d'étanchéité de l'ensemble tige/chapeau.
Toutes les autres réparations (réparations importantes) devront être effectuées par l'usine de
fabrication ou par une société de service désignée.
4.1. Remplacement du joint d'étanchéité de l'ensemble tige/chapeau
Merci de se reporter aux Figures n° 2 et 2A concernant le type de chapeau boulonné, et n° 3 et 3A
quant au type de chapeau soudé.
Remarque : Les instructions suivantes sont applicables au robinet totalement soudé avec rallonge.
Si le robinet est fourni sans rallonge, les références relatives ne sont pas applicables.
Avertissement
Avant de débuter une opération de maintenance, vérifier que la soupape de purge est ouverte.
La sphère doit être en position compètement ouverte ou fermée, sans aucune pression dans la
cavité du corps.
Tout manquement quant à cet avertissement peut entraîner de graves blessures et/ou
endommager l'équipement.
1.
Placer le robinet en position entièrement ouverte ou entièrement fermée.
2. Ouvrir la soupape de purge et décharger la pression. Le robinet d'évent doit être en position
ouverte durant toutes les opérations.
3. Retirer l'actionneur de la bride supérieure de la rallonge (si présente).
4. Retirer la douille d'accouplement pour démonter l'actionneur de tige de la rallonge de tige
(si présente).
5. Elinguer la rallonge (si présente).
6. Retirer la bride inférieure de la rallonge (si présente).
7. Soulever la rallonge en utiliser les oreilles de levage adaptées.
8. Retirer la bride d'accouplement (rep. 11) en dévissant la boulonnerie (rep. 14) et en utilisant les
trous d'extraction.
9. Retirer la lanterne de presse garniture (rep. 48) en utilisant les trous d'extraction.
10. Pour les figures 2 et 2A uniquement : retirer le chapeau (rep. 12) en dévissant la boulonnerie (rep.
14) et en utilisant les trous d'extraction.
11. Pour les figures 2 et 2A uniquement : retirer le joint à lèvre (rep. 13b). Attention à ne pas
endommager les surfaces d'étanchéité de la tige et du corps.
12. Nettoyer soigneusement toutes les surfaces d'étanchéité en utilisant des produits de nettoyage
adaptés. Vérifier visuellement toutes les surfaces d'étanchéité : ces dernières devront être
réparées en cas de dommage.
Pour les figures 2 et 2A uniquement : Pour le montage des joints à lèvres, utiliser un outil adapté.
13. Changer tous les joints et remonter toutes les pièces en utilisant les étapes de cette même
procédure dans l'ordre inverse.
14. Fermer la soupape de purge.
Avertissement
La tige a été conçue "antiéjection" pour assurer la sécurité durant le fonctionnement. Cela
signifie que la tige ne peut-être démontée.
Type de chapeau soudé
Figure n°3
Emerson se réserve le droit de modifier ce document sans préavis
Figure n°3A
page 5
