GÉNÉRALITÉS
Principe de la Notice
La présente notice fournit des instructions pour l'installation,
la mise en service, la maintenance et la commande de
pièces de rechange pour les régulateurs à action directe de
la série RP.
Description Produit
Les régulateurs de la série RP sont des régulateurs à action
directe par ressort et sont équipés d'un clapet non équilibré.
Les régulateurs RP sont normalement livrés avec un
dispositif de sécurité ainsi qu'un filtre intégré. Ils peuvent
être livrés également équipés d'un clapet de sécurité par
mini, et/ou maxi de pression.
Les caractéristiques techniques et fonctionnelles des
régulateurs de la série RP sont particulièrement adaptés
aux applications où les variations de pression sont subites
et pour celles où la coupure du gaz est contrôlée par une
vanne "tout ou rien" comme c'est le cas pour les brûleurs
industriels ou domestiques.
1
2
2
3
3
3
3
4
5
6
6
7
7

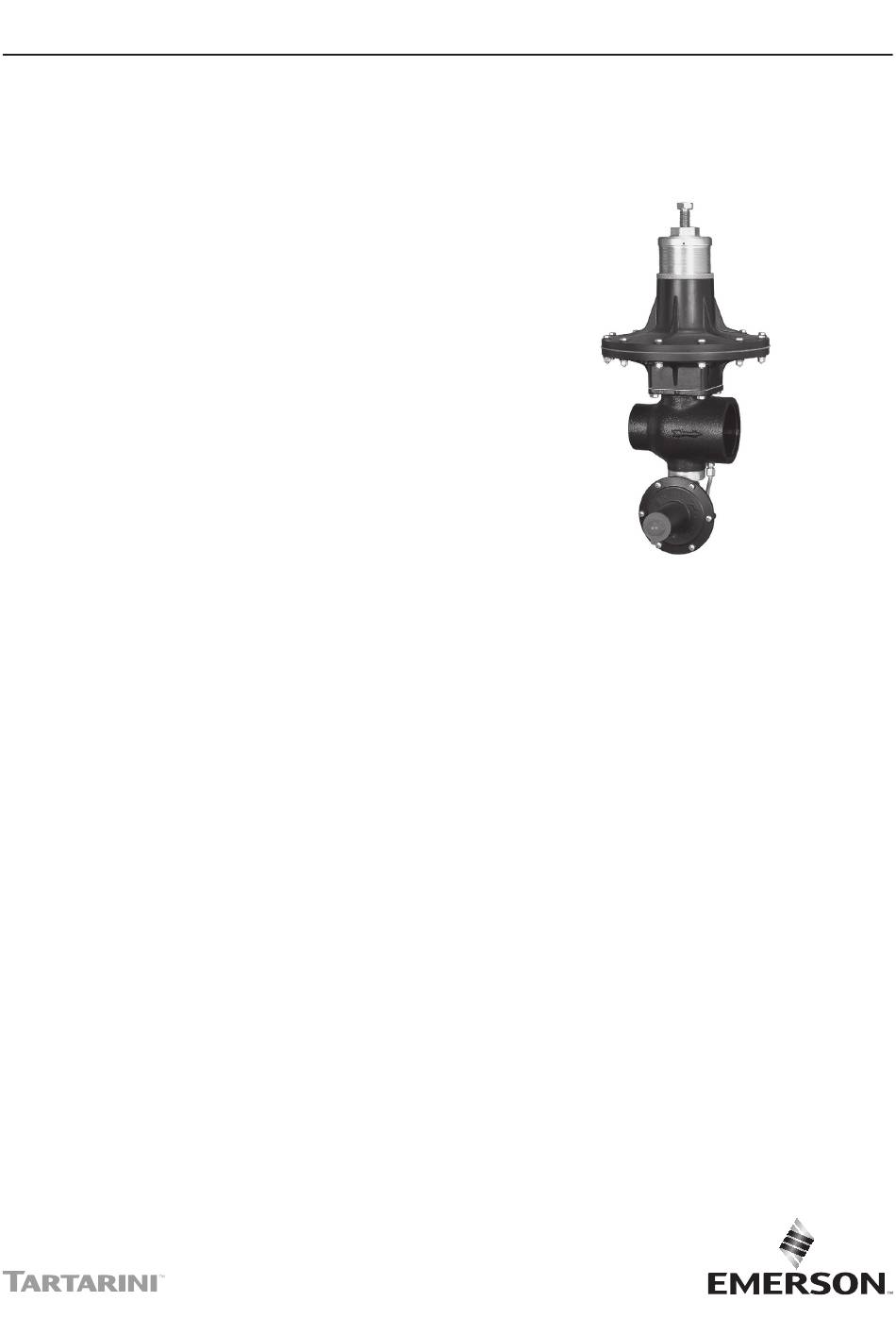

Figure 1. Régulateur Type RP/011/66
7
7
Ce produit a été conçu pour être utilisé avec des gaz
8
combustibles de 1er et 2ème famille selon la norme EN 437, et
8 avec d'autres gaz non combustibles et non agressifs. Pour tout
autre gaz, autre que le gaz naturel, veuillez nous contacter.
9
Les versions suivants sont disponibles :
RP/011 • RP/022 • RP/033: Régulateur
RP/011/66 • RP/022/66 • RP/033/66: Régulateur avec clapet
de sécurité
Tous les appareils à pression de gaz (régulateurs et clapets
de sécurité) utilisés dans les assemblages seront conformes
aux normes EN 12186 et EN 12279.
Les régulateurs FO (Fail-to-Open) ne peuvent pas être
utiliser comme accessoire de sécurité pour protéger
l'équipement à l'aval selon la Directive d'Équipements Sous
Pression DESP 2014/68/UE.
Dans les régulateurs de pression produits par Emerson il
faut utiliser les accessoires à pression complémentaires
(dispositif de sécurité, pilote ou filtre) produits et étiquetés
par Emerson.
Emerson n'est pas responsable des éventuels
dysfonctionnements dérivant de l'utilisation d'accessoires à
pression complémentaires (dispositif de sécurité, pilote ou
filtre) qu'elle ne fabrique pas.
Lorsque les parties sous pression d'une éventuelle clapet de
sécurité intégral ou d'un pilote ont des pressions maximales
autorisées différentes, le type de clapet de sécurité est de
résistance différentielle.
Type RP
