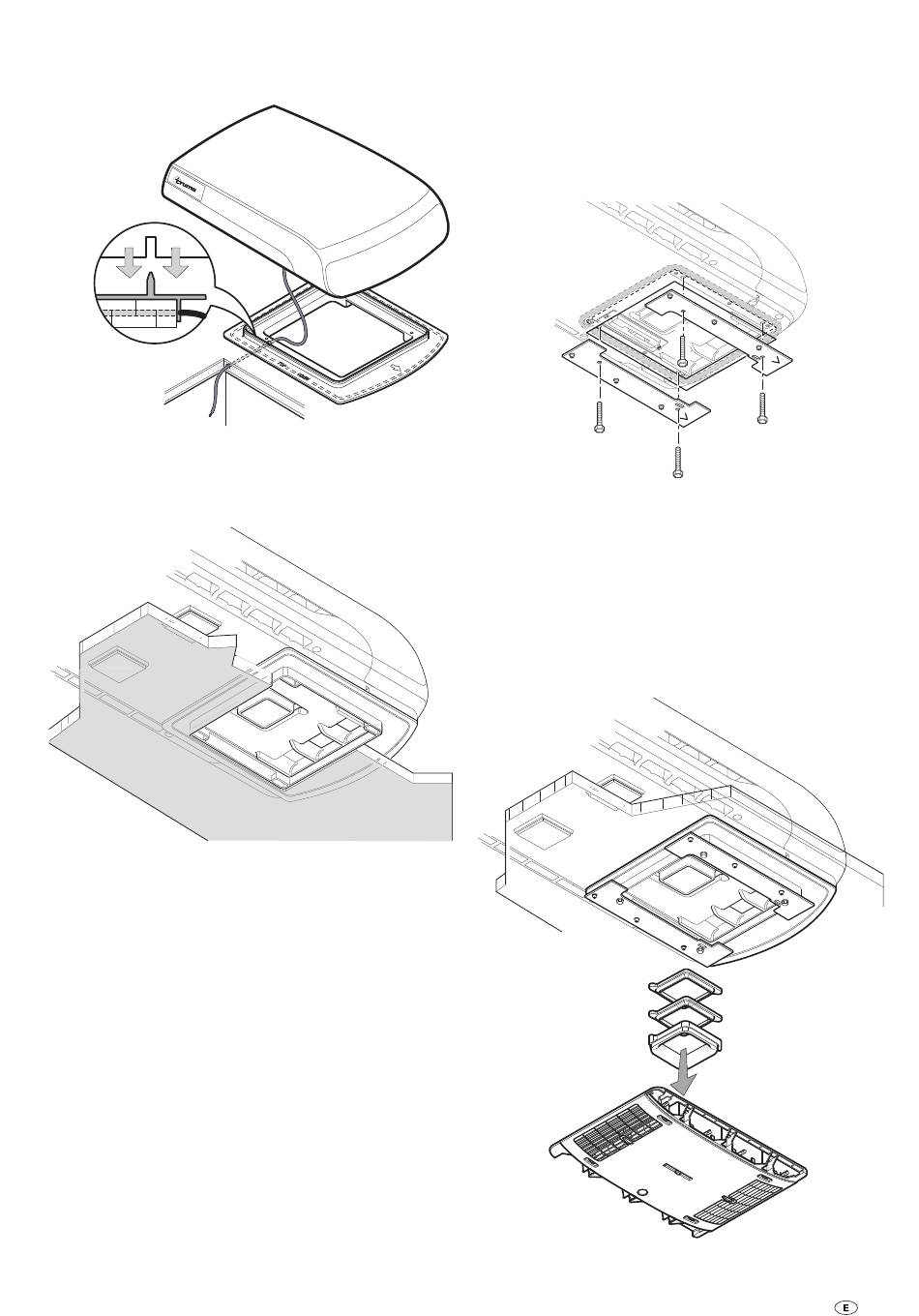

Colocación del aparato
Colocar el aparato en el marco de obturación y desplazarlo
hacia adelante hasta el tope (el marco de obturación tiene
que deslizarse por la ranura y quedar fijado en ella).
Retirar la lámina de protección del aparato.
Instalar el cable de la red hasta el punto de conexión (si es ne-
cesario puede alargar el cable con los bornes Wago adjuntos).
Fijación del aparato
Atornillar las dos escuadras de sujeción (marcadas con una
flecha en el sentido de la marcha) al aparato con ayuda de los
tornillos M6 x 70 adjuntos (con fijador de tornillos).
Par de apriete 1,8 Nm
En techos con grosores superiores a los 50 mm debe utilizar-
se tornillos M6 (longitud = grosor de techo + 30 mm) y una
resistencia a la tracción de 8.8. Los tornillos deben ser asegu-
rados con fijador de tornillos de baja resistencia (p. ej. Loctite).
Aplicación de los adaptadores para techos de
otros grosores
Introducir hasta el tope el anillo de base (1) en el distribuidor
de aire y, según el grosor del techo, los adaptadores para
techos de otros grosores (2 o 2 + 3, incluidos en el volumen
de suministro) para unos grosores de techo de entre 25 y
50 mm. En techos con grosores superiores debe utilizarse el
adaptador adicional de 10 mm (véase accesorios). Grosor de
techo máximo 110 mm.
3
2
1
1,8 Nm
25 30 mm = 1
–
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
