Tubo rotondo per montaggio a parete

Impiego previsto

Il tubo rotondo per montaggio a parete è costituito
dal tubo per montaggio a parete in PVC e da due
tappi di chiusura (fig. 1). Serve ad accogliere il di-
spositivo di ventilazione ComfoSpot 50. Per mon-
tare il tubo di montaggio a parete in PVC, occorre
predisporre un foro di carotaggio di 340 mm di dia-
metro nella parete. Lo spessore finale della pare-
te deve rientrare nell'intervallo da min. 335 mm a
max. 600 mm o 900 mm con set di prolunga.
Lavori preliminari
Scegliere un punto di montaggio adatto in una pa-
rete perimetrale.
In ambienti umidi, installare l'apparecchio
solo all'esterno delle aree di protezione
delle zone 1 e 2 a norma DIN 57100 / VDE 100
parte 701!
Affinché il dispositivo di ventilazione funzioni cor-
rettamente nell'ambiente, assicurarsi che venga

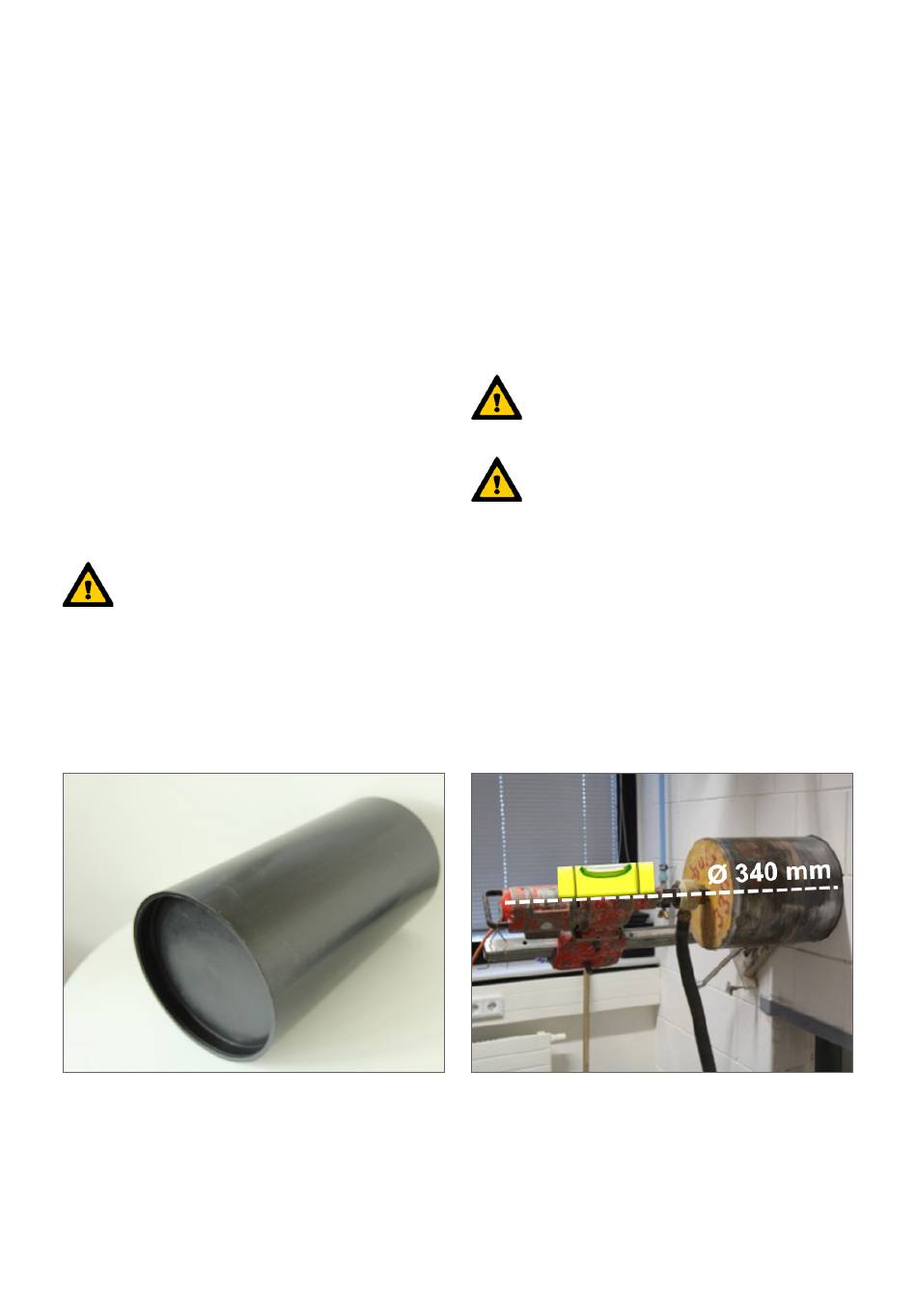

Fig. 1 - Tubo per montaggio a parete
10
mantenuta una distanza dal centro del foro di 39
cm sul lato sinistro e 29 cm sul lato destro, nonché
uno spazio libero di 70 cm sul lato frontale per gli
interventi di manutenzione.
Foro di carotaggio
Presupposto per una corretta installazione del
ComfoSpot 50 sono pareti a piombo.
Il diametro del foro dev'essere di almeno
340 mm.
Per il foro di carotaggio assicurarsi che
l'asse del foro sia orizzontale (fig. 2).
Fig. 2 - Foro di carotaggio
