Tubo quadrato per montaggio a parete

Impiego previsto

Il tubo quadrato per montaggio a parete
è costituito dall'alloggiamento in EPP, da due
tappi di chiusura e da un set di montaggio
interno per fissare la mascherina esterna.
Serve ad accogliere il dispositivo di ventilazione
ComfoSpot 50 (fig. 1). Per il montaggio bisogna
prevedere un'apertura quadrata di almeno
360 mm di lato nella parete perimetrale. Lo
spessore finale della parete deve rientrare
nell'intervallo da min. 335 mm a max. 600 mm
(fig. 2).
Lavori preliminari
Scegliere un punto di montaggio adatto
nella parete esterna. Affinché il dispositivo
di ventilazione funzioni correttamente
nell'ambiente, assicurarsi che venga
mantenuta una distanza dall'apertura nella
parete di 20 cm sul lato sinistro e 10 cm
sul lato destro, nonché uno spazio libero di
70 cm sul lato frontale per gli interventi di
manutenzione.

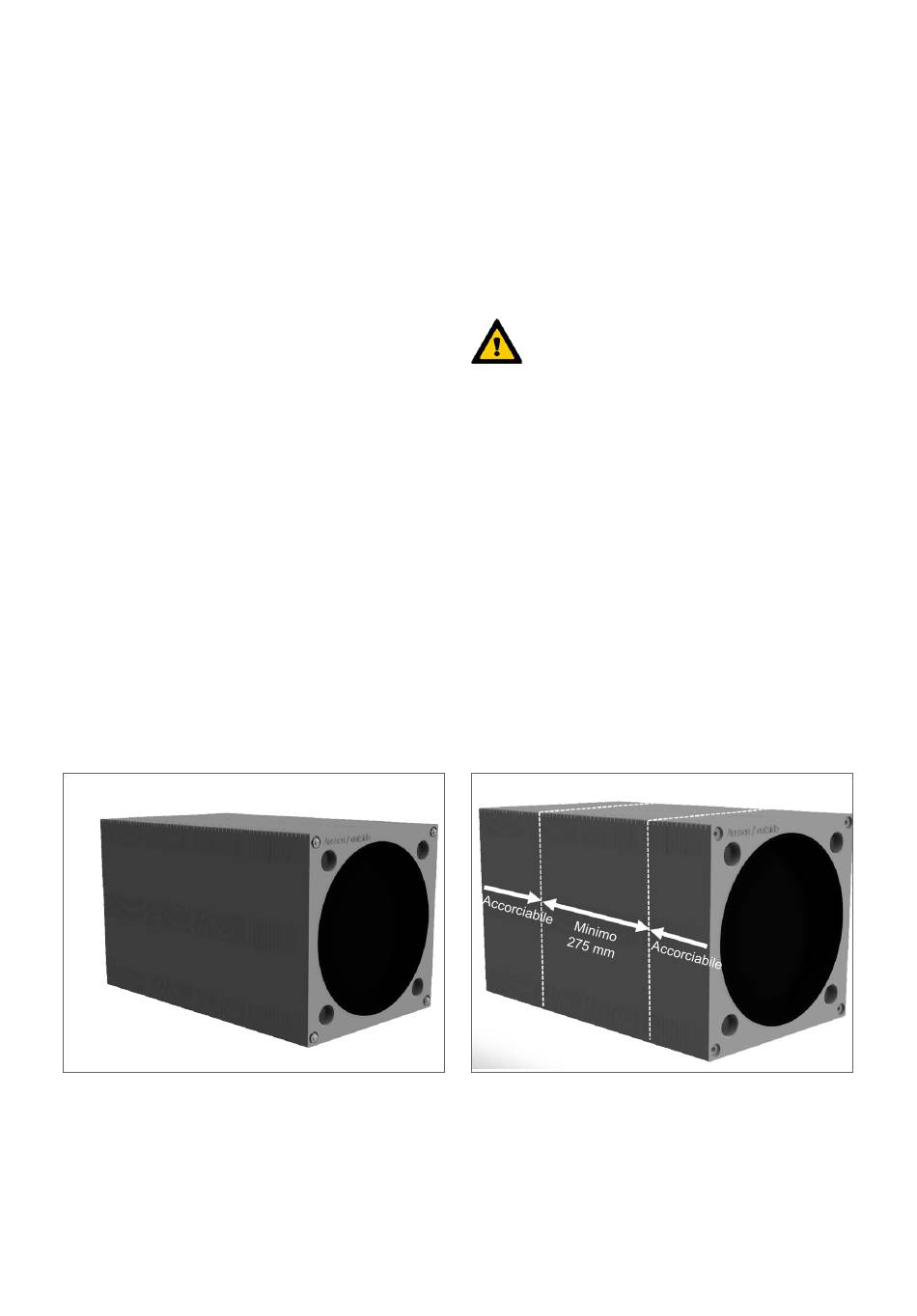

Fig. 1 - Tubo per montaggio a parete
10
Apertura nella parete
Presupposto per una corretta installazione
del ComfoSpot 50 sono pareti a piombo.
L'installatore deve dimensionare l'apertura
nella parete in modo da rendere possibile
l'allineamento orizzontale e verticale
dell'alloggiamento quadrato in EPP.
L'apertura nella parete non deve
compromettere la statica della struttura
della parete e occorre impedire che il carico
venga trasmesso al tubo per montaggio a parete
in EPP!
Fig. 2 - Aree accorciabili
