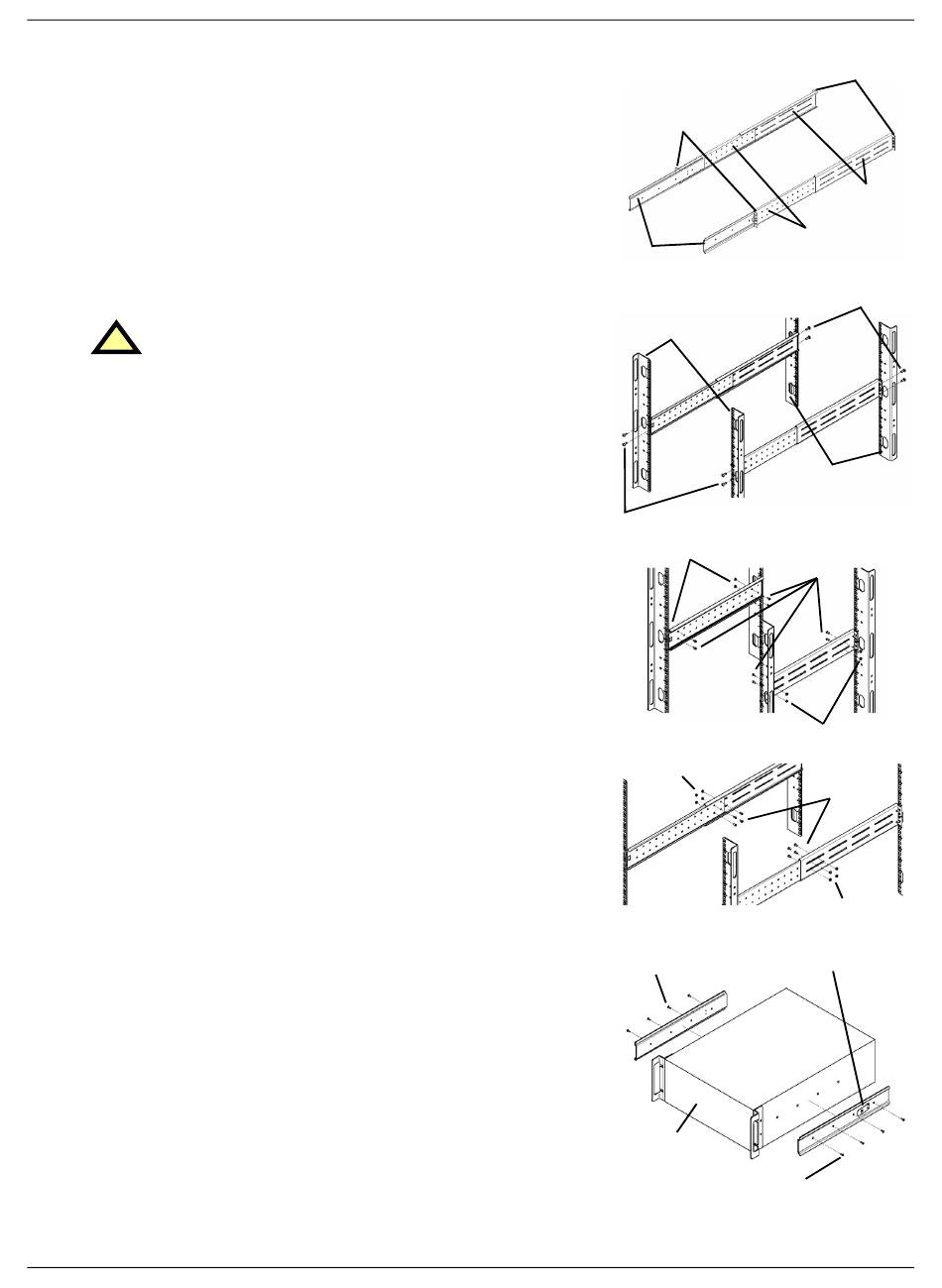

Pour poser les supports de montage en rack :
1. Déballez de ce kit deux (2) unités de support de montage en
rack et le matériel de montage. Les unités de support sont
interchangeables entre les unités de droite et celles de
gauche.
Déposez l'élément interne de chaque support, comme sur
l'illustration à droite, en l'allongeant au maximum,
en appuyant sur le loquet de fixation puis en tirant l'éléme-
nt interne pour l'extraire du support.
2. Déterminez la hauteur à l'intérieur du boîtier en rack
à laquelle vous souhaitez monter l'onduleur ou l'armoire
à batterie.
ATTENTION
!
Réduisez le risque que le boîtier à rack ne bascule
en posant l'onduleur ou l'armoire à batterie à son
niveau le plus bas possible.
3. Fixez l'élément arrière de chaque support dans le boîtier
à rack au moyen de deux (2) vis M5 fournies dans ce kit
(voir figure à droite). Les bords rétreints sur le support
s'assujettissent à l'intérieur des rails de montage en rack.
Insérez les vis sans les serrer à fond (seulement à la main)
dans les trous du haut et du bas du bord rétreint de
l'élément arrière. Allongez le support en faisant coulissant
l'élément avant vers l'avant, jusqu'à ce qu'il touche le rail
de montage en rack avant. Posez deux (2) vis M5 sans les
serrer à fond (seulement à la main) dans les trous du haut
et du bas du bord rétreint de chaque élément avant.
Assurez-vous que les supports sont montés à la même
hauteur sur les quatre (4) rails de fixation du rack.
4. Rassemblez huit (8) vis M4 et huit (8) écrous M4 du paquet
de matériel de ce kit. Chaque écrou comporte un insert de
verrouillage en nylon qui commence à serrer la vis une fois
qu'elle est serrée à moitié. Assurez-vous de serrer la vis et
l'écrou à fond pour que l'action de verrouillage fonctionne.
Assujettissez l'élément arrière à l'élément avant au moyen
de (4) vis et de (4) écrous par support, comme sur
l'illustration à droite. Pour obtenir un support maximal,
insérez les attaches pour chaque support de la manière la
plus écartée possible, en fonction de la profondeur du rack,
tout en faisant en sorte que les deux éléments restent
assujettis (voir les figures à droite). Vérifiez l'alignement
des supports et SERREZ TOUTES LES VIS DEPUIS LES
Etapes 2 et 3.
5. Préparez l'onduleur ou l'armoire à batterie ("l'équipement")
pour le monter en rack en observant les consignes visées
dans le manuel d'utilisation de l'équipement concerné.
Il est possible qu'il faille ajouter des pièces
supplémentaires ou en enlever pour le monter en rack.
Une fois préparé, posez l'équipement dans sa position de
montage en rack. Serrez les éléments internes partir de
Etape 1 sur l'équipement des deux côtés, comme sur
l'illustration à droite, au moyen de huit (8) vis M4 fournies
dans le kit. Assurez-vous que le loquet de fixation se trouve
à proximité de l'arrire de l'équipement comme sur
l'illustration (voir figure à droite).
Éléments
internes
Rails de montage
du rack avant
Vis M5
Écrous M4
Profondeur
du rack de
813 mm
(32 po.)
Vis M4
Avant
15
Installation et configuration
Bords rétreints
Loquets de
fixation
Éléments
avant
Écrous M4 Vis M4
Profon-
deur du
rack
457 mm
Écrous M4
(18 po.)
Écrous M4
Loquet de fixation
Armoire à
onduleur ou
à batterie
Vis M4
Vis M5
Vis M4
