Connexion aux radiateurs pour le chauffage central, le réservoir ECS et le
réservoir tampon

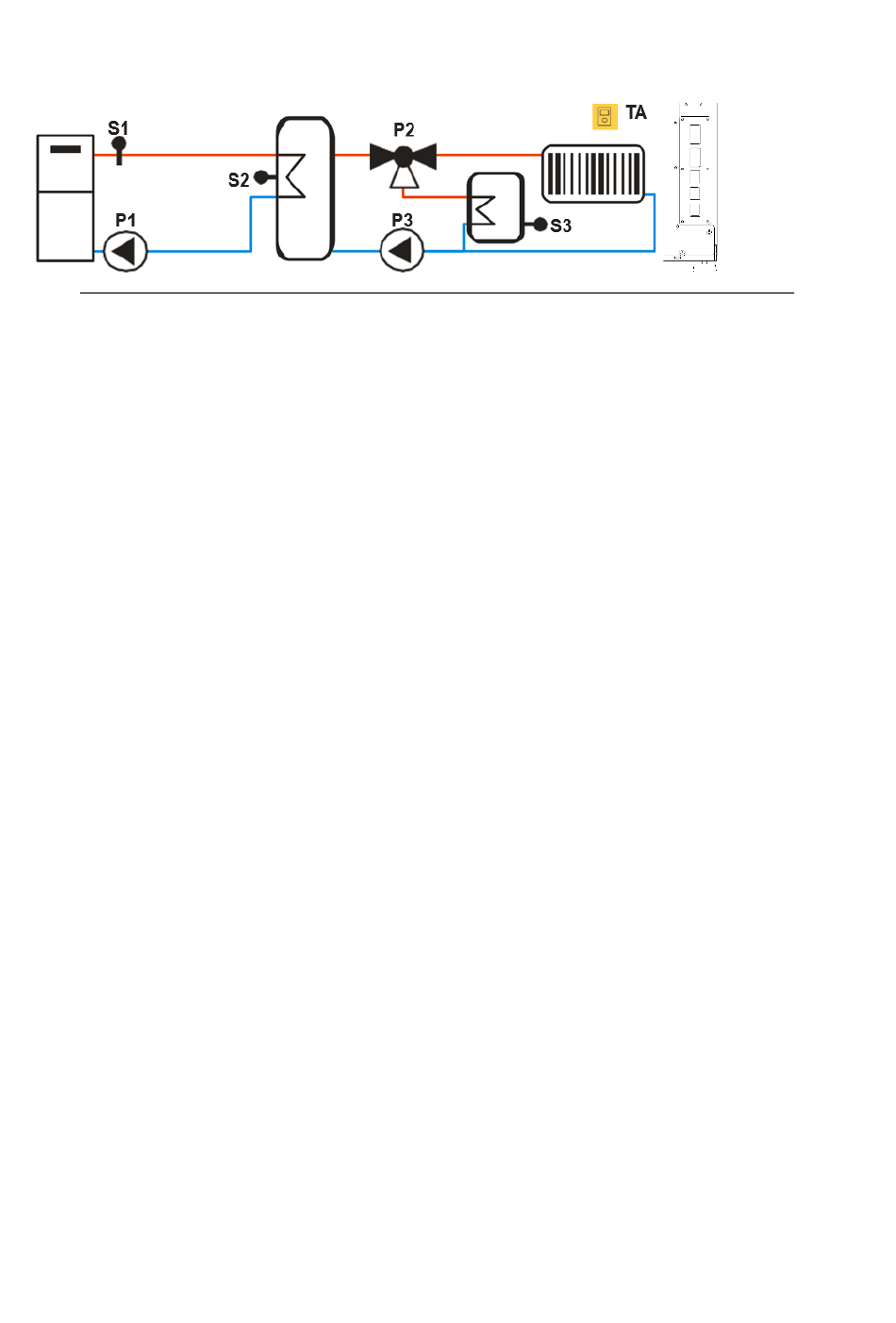

Figure 33 - Connexion aux radiateurs pour le chauffage central, le réservoir ECS et le réservoir tampon
Notes :
- TA (thermostat d'ambiance) la chaudière peut être utilisée, avec le chrono
thermostat d'application ou un autre type de régulation, puisqu'elle est sans tension
(contact de tension libre). Remarque : Le chrono thermostat externe doit avoir une
hystérésis de 1 à 2 °C;
- Le paramètre de fonctionnement du thermostat d'ambiance pour cette installation
hydraulique est A01=03 (actif);
- La première activation doit se faire manuellement sur l'écran;
- S1 sonde chaudière;
- P1 pompe incorporée dans la chaudière (démarrage à 50ºC);
- P2 vanne motorisée 3 voies;
- P3 pompe d'installation;
- La différence entre la sonde de la chaudière et la sonde du réservoir tampon ou
entre la sonde de la chaudière et la sonde du réservoir ECS est de 5ºC.
Pour connecter la sonde réservoir tampon S2 et sonde réservoir ECS S3 à la
chaudière, procédez toujours comme suit:
1. La chaudière doit être à l'état Arrêt;
2. Débrancher la chaudière du réseau électrique;
3. Connecter les sondes S2 et S3 à l'arrière de la chaudière;
4. Rebranchez l'électricité;
5. L'électronique donnera une erreur (Er56) car elle aura reconnu les
changements dans l'installation hydraulique;
6. Débloquez l'erreur et l'électronique reconnaîtra automatiquement la
nouvelle configuration.
Calcul du réservoir tampon: pour les chaudières à pellets, il est recommandé
que le réservoir tampon soit de 20 l/kW.
37
P3 pompe connectée
P2 valve motorisée 3 voies
connectée
TA connectée
S3 sonde ECS connectée
S2 sonde du réservoir tampon
connectée
