Schémas d'installation
Connexion simple juste aux radiateurs de chauffage central

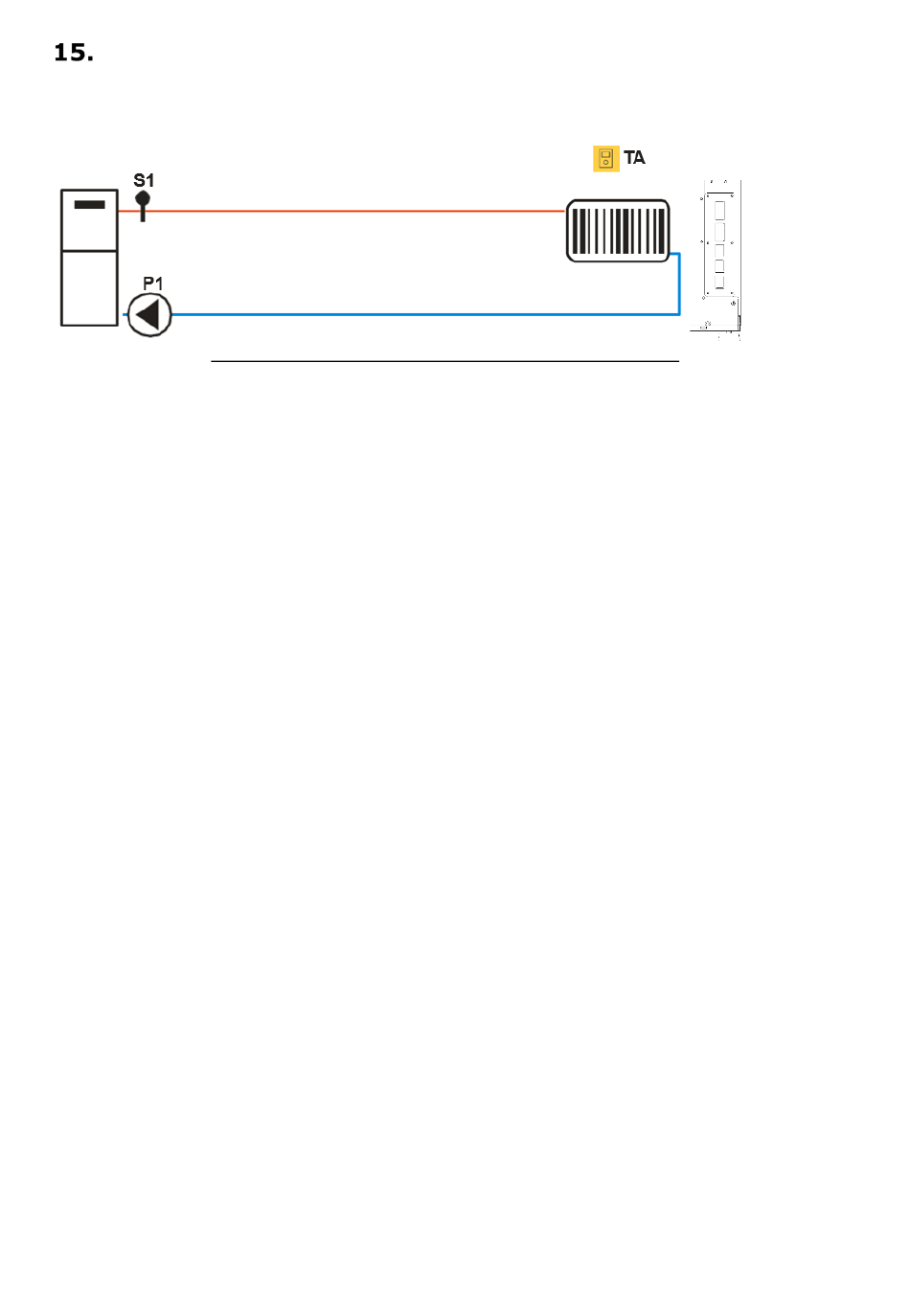

Figure 30 - Connexion simple juste aux radiateurs de chauffage central
Notes :
- TA (thermostat d'ambiance) la chaudière peut être utilisée, avec le chrono
thermostat d'application ou un autre type de régulation, puisqu'elle est sans tension
(contact de tension libre). Remarque : Le chrono thermostat externe doit avoir une
hystérésis de 1 à 2 °C;
- Le paramètre de fonctionnement du thermostat d'ambiance pour cette installation
hydraulique est A01=04 (actif);
- La première activation doit se faire manuellement sur l'écran;
- S1 sonde chaudière;
- P1 pompe incorporée dans la chaudière (démarrage à 50ºC).
P3 pompe non connectée
P2 valve motorisée 3 voies non
connectée
TA connectée
S3 sonde ECS (contact fermé)
S2 sonde du réservoir tampon
(contact fermé)
34
