10. Emplacement
de l'appareil
PORTÉE D'AIR

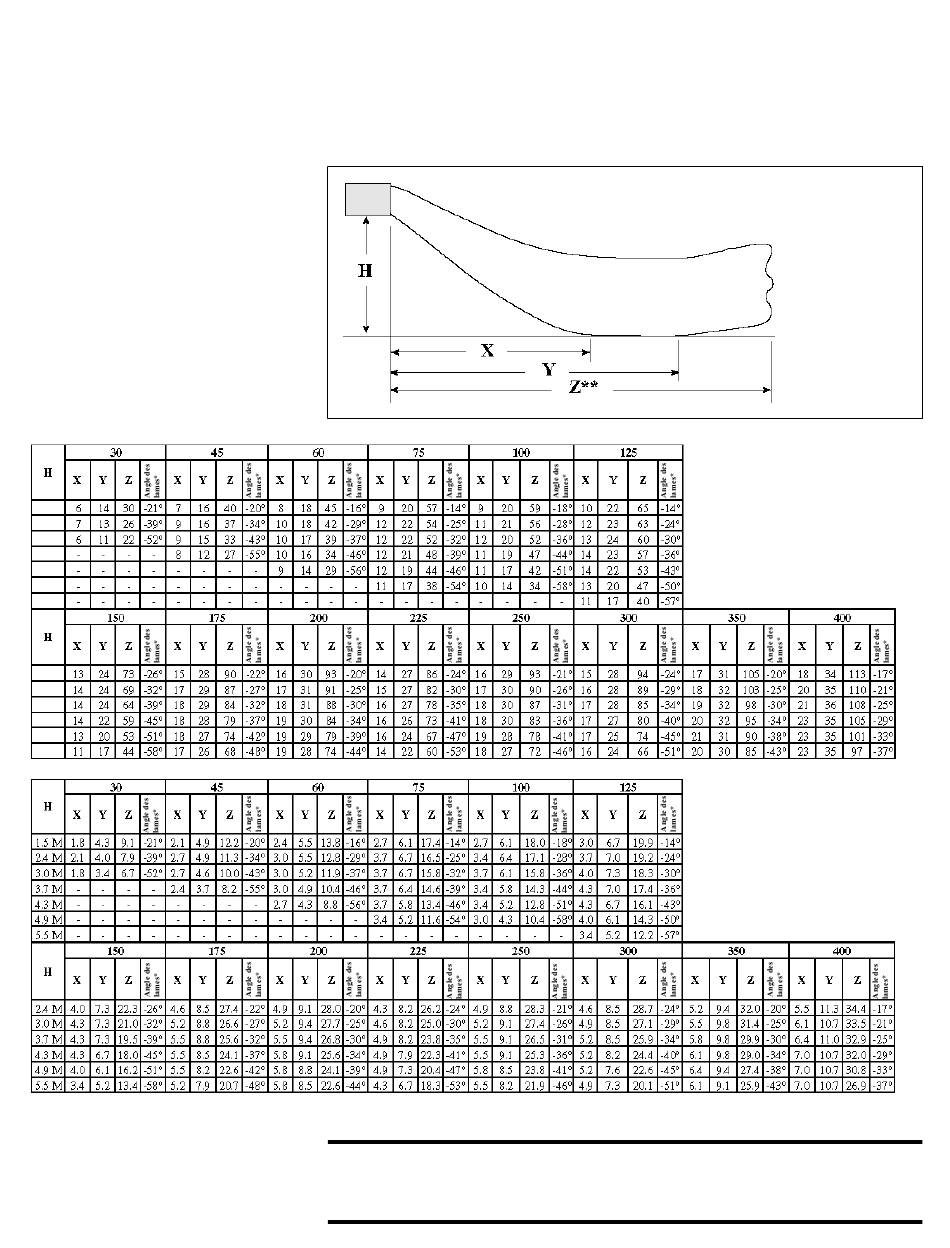

SCHÉMA 6- PORTÉE D'AIR
POUR LES VENTILATEURS
DES MODÈLES UDAP ET
UDAS
NOTE: Les portées d'air indiquées
reflètent l'utilisation d'aérateurs à
lames horizontales ajustables stan-
dards aux angles spécifiées plus bas
(angle calculé par rapport à l'horizon-
tale formée par le dessus de l'ap-
pareil). Les portées d'air peuvent vari-
er si l'on a recours à un aérateur à lame
verticale et/ou une buse directionnelle.
Dimensions X, Y, Z (pieds) Modèle UDAP et UDAS avec aérateur à lames horizontales standards , fixé à une hauteur de 5 à 18 pieds.
5 Pi.
8 Pi.
10 Pi.
12 Pi.
14 Pi.
16 Pi.
18 Pi.
8 Pi.
10 Pi.
12 Pi.
14 Pi.
16 Pi.
18 Pi.
Dimensions X, Y, Z (pieds) Modèle UDAP et UDAS avec aérateur à lames horizontales standards , fixé à une hauteur de 1.5 à 5.5 M.
Recommandation
d'emplacements
Utiliser les données relatives au son du paragraphe 6, les dégagements du para-
graphe 8, les exigences en air de combustion du paragraphe 9, les données sur la
portée d'air, les exigences relatives à la hauteur de l'installation et les recomman-
dations de choix d'emplacement, ci-bas; les données de poids du paragraphe 11;
ainsi que les recommandations de ventilation telles que stipulées dans le Manuel
de ventilation afin de savoir où suspendre l'appareil.
*L'angle des lames de l'aérateur d'air est calculée par rapport
à l'horizontale établie à partir du haut de l'appareil.
Placer l'appareil à un minimum de 5 pieds (1.5 M.) du sol ainsi qu'en toute con-
formité avec les distances de dégagement du paragraphe 8.
ATTENTION : Le conduit de ventilation ainsi que les surfaces internes
accessibles de l'extérieur de l'appareil de chauffage peuvent être très chaudes
et causer des blessures si elles sont touchées.
Suspendre l'appareil à un minimum de 5 pieds (1.5 M.) du sol.
** ''Z'' est le point où
la vélocité de l'air
chute en-dessous de 50
pieds par minute
(15.2 M /Min).
Form RZ-NA I-UDA, Mfg #195673 Rev 6, Page 9
