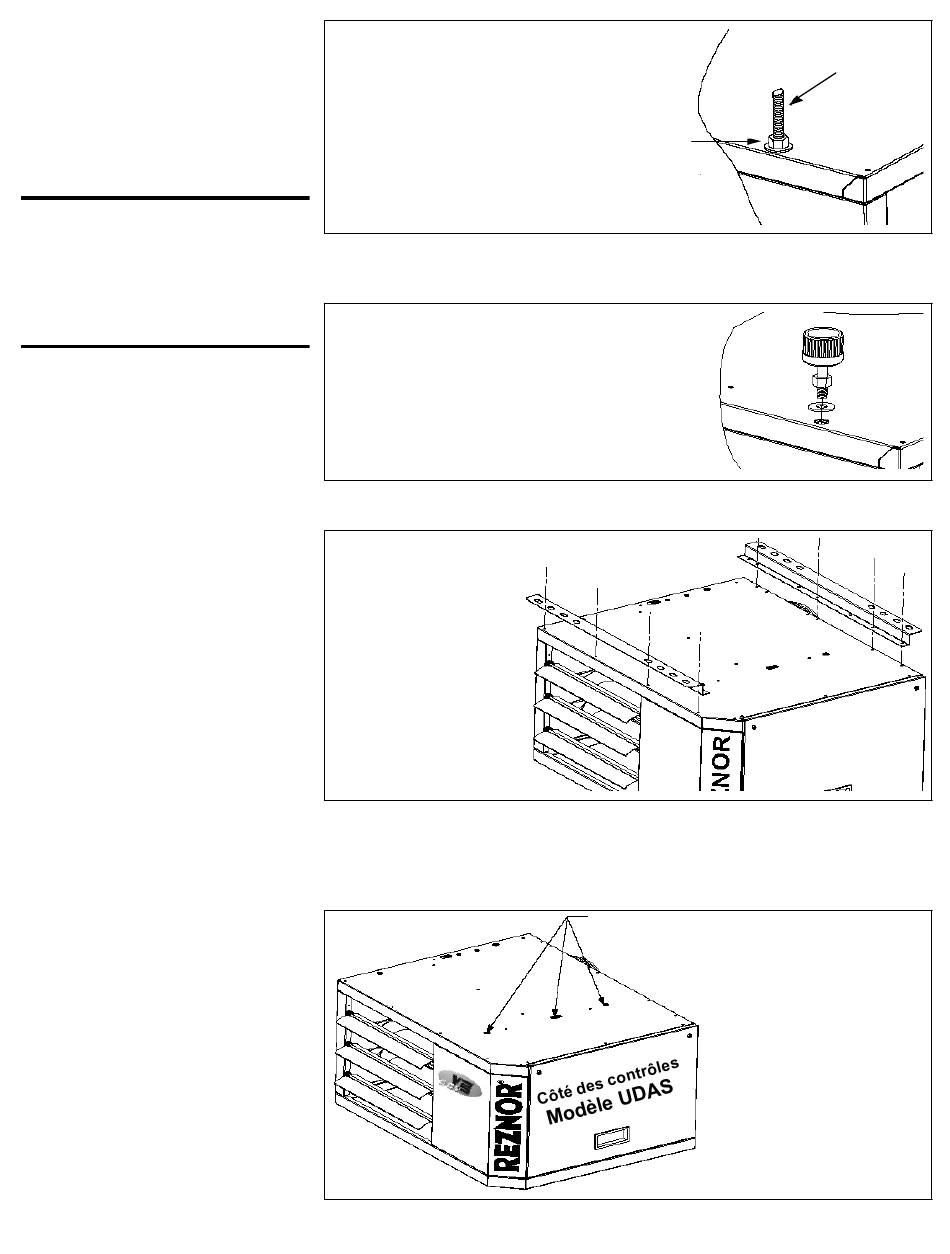

SCHÉMA 7A- Suspendre
l'appareil de chauffage aux
freins d'écrous écrous filetés à
l'aide de tiges de fixation filetées
(suspension à 2 ou 4 points
d'ancrage).
MISE EN GARDE : L'appareil
doit être de niveau afin de fonc-
tionner correctement. Ne pas
ajouter de poids à l'installation.
Voir Niveaux d'intensité de dan-
ger, Page 2.
SCHÉMA 7B - Raccord
pivotants permettant de fixer
l'appareil à un tuyau de 1 po.,
Option CK8 (2 pts) ou
CK10 ( 4 pts)
SCHÉMA 8- Suspendre
l'appareil à l'aide de l'ensemble
de suspension pour plafond
optionnel CK22 ( sans tiges de
fixation ).
SCHÉMA 9- Modèle UDAS-
Boucher toutes les orifices de
fixation sur le côté des contrôles
de l'appareil à l'aide d'un
boulon 3/8''-16 et d'une rondelle
plate.
S'assurer que les tiges de fixation filetées sont
convenablement ancrées au boîtier de l'appareil
tel qu'illustré. La longueur de la partie de la
tige filetée se retrouvant à l'intérieur du boîtier
NE DOIT PAS excéder ½ pouce ( 13mm).
Longueur maximale de la tige de fixation
filetée ne doit pas excéder 6 pieds (1.8 M).
Si l'appareil a été commandé avec des raccords pivotants pour tuyaux de diamètre de 1'',
(options CK8 ou CK10 ), fixer les raccords aux freins d'écrou. Suspendre à l'aide de
tuyaux de 1''. (Voir SCHÉMA 7B.)
S'assurer que les
raccords pivotants
sont fixés à l'appareil
tel qu'illustré.
Si l'appareil a été commandé avec un ensemble de suspension pour plafond (option
CK22), suivre les directives de montage incluses avec l'ensemble. (Voir SCHÉMA 8.)
Disponible pour
grandeurs 30-125.
Permet de fixer
l'appareil à 1'' du
plafond.
Modèle UDAS- Lors de l'installation d'un appareil de modèle UDAS, que vous utilisiez
les tiges de fixation ou l'ensemble de suspension pour plafond, s'assurer que toutes les
orifices de fixation non-utilisées ont été bouchées. Boucher ses orifices à l'aide d'un
boulon 3/8''-16 et d'une rondelle plate, fournie dans le sac avec l'appareil.
(Voir SCHÉMA 9.)
Ajouter un écrou de 3/8'' et
une rondelle plate afin de
fixer la tige filetée à l'appareil.
Fixer le raccord
pivotant à l'appareil.
Le raccord est fileté
afin d'y fixer un
tuyau de 1''.
Boucher toutes les orifices de fixation sur le côté des
contrôles de l'appareil à l'aide d'un boulon 3/8''-16 et
d'une rondelle plate, inclus.
Form RZ-NA I-UDA, Mfg #195673 Rev 6, Page 11
Tige de fixation filetée de 3/8''
( incluse)
