Mode d'emploi
Prise de mesures
Tension ca
Les sections qui suivent expliquent comment prendre des
mesures avec le multimètre.
Boîtier de commande
Pour brancher les cordons de mesure sur le circuit ou
l'appareil, brancher d'abord le cordon de mesure commun
(COM). Pour débrancher les cordons de mesure,
débrancher d'abord le cordon de mesure commun.
Mesure de tensions ca et cc
Les gammes de tension du multimètre sont 600,0 mV ;
6,000 V ; 60,00 V ; 600,0 V et 1000 V. Pour sélectionner la
gamme 600,0 mV cc ou ca, tourner le sélecteur de
fonction sur . Millivolts ca est réglé d'abord. Appuyer
Tension cc
sur pour passer à millivolts cc.
Consulter la Figure 1 pour la mesure de tensions ca ou cc.
Pour les mesures de tension, le multimètre place une
charge d'environ 10 MΩ (10 000 000 Ω) en parallèle sur le
circuit. Cette charge peut causer des erreurs de mesure
V
sur des circuits à haute impédance. Dans la plupart des
cas, l'erreur est négligeable (0,1 % ou moins) si
+
l'impédance du circuit est de 10 kΩ (10 000 Ω) ou moins.
gcd102.eps

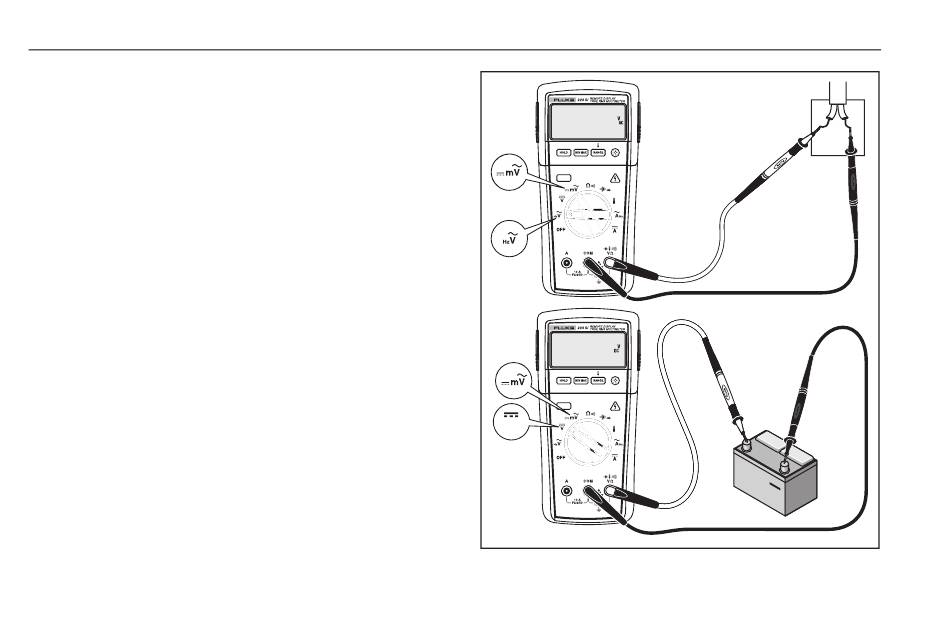

Figure 1. Mesures de tensions ca et cc
16
