3. Installation
Sélecteurs d'adresse
A l'aide des 2 sélecteurs d'adresse situés sur
la carte nº 3 et de l'élément nº 1 de
l'interrupteur DIL, sélectionner l'adresse PRO-
FIBUS du terminal. Les sélecteurs ont 10
positions numérotées de 0 à 9. Les flèches
indiquent les unités ou les dizaines.
UNITES
DIZAINES

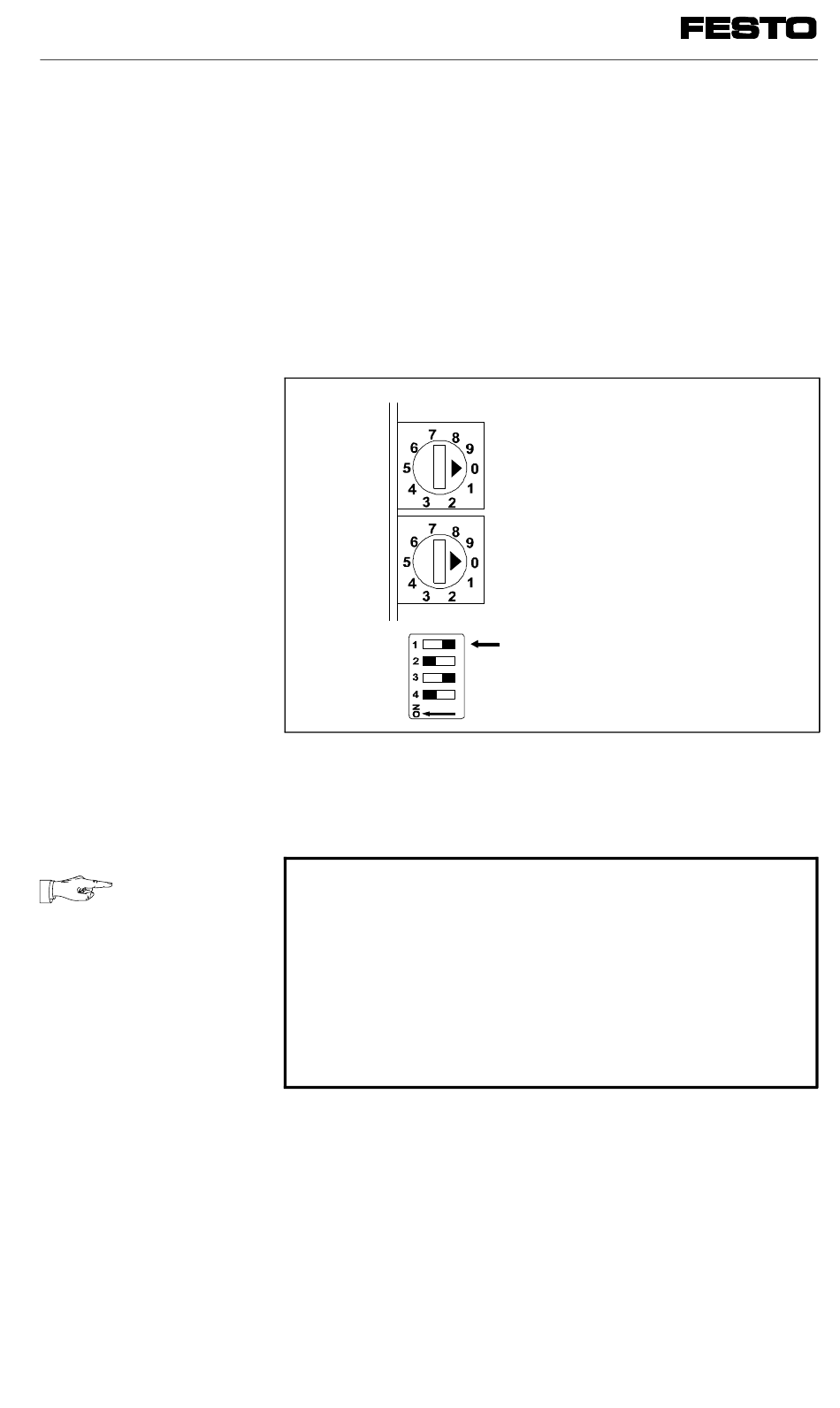

Fig 3/5 : Fonctionnement du sélecteur
d'adresses
NOTE :
Les adresses PROFIBUS (adresses des es-
claves DP) des terminaux ne peuvent pas être
modifiés par le maître DP. L'adressage des
terminaux ne peut se faire qu'en utilisant les
adresses PROFIBUS définies à l'aide des sé-
lecteurs d'adresse.
Sélecteur d'adresse
Chiffre des UNITES
Sélecteur d'adresse
Chiffre des DIZAINES
Sélecteur d'adresse
Chiffre des CENTAINES
