3. Installation
2. Desserrer la bride de serrage à l'arrière du
boîtier du connecteur. Ensuite, introduire le
câble comme indiqué (voir figure) :
Diamètre extérieur des câbles :
PG7 :
PG9 :
PG13,5 :
Connecteurs mâles/femelles (droits ou cou-
dés) :
pour prise secteur (femelle) : PG7, 9 ou 13,5
pour capteurs (mâle) :
pour câble de bus (femelle) : PG7, 9 ou 13,5
Connecteur femelle

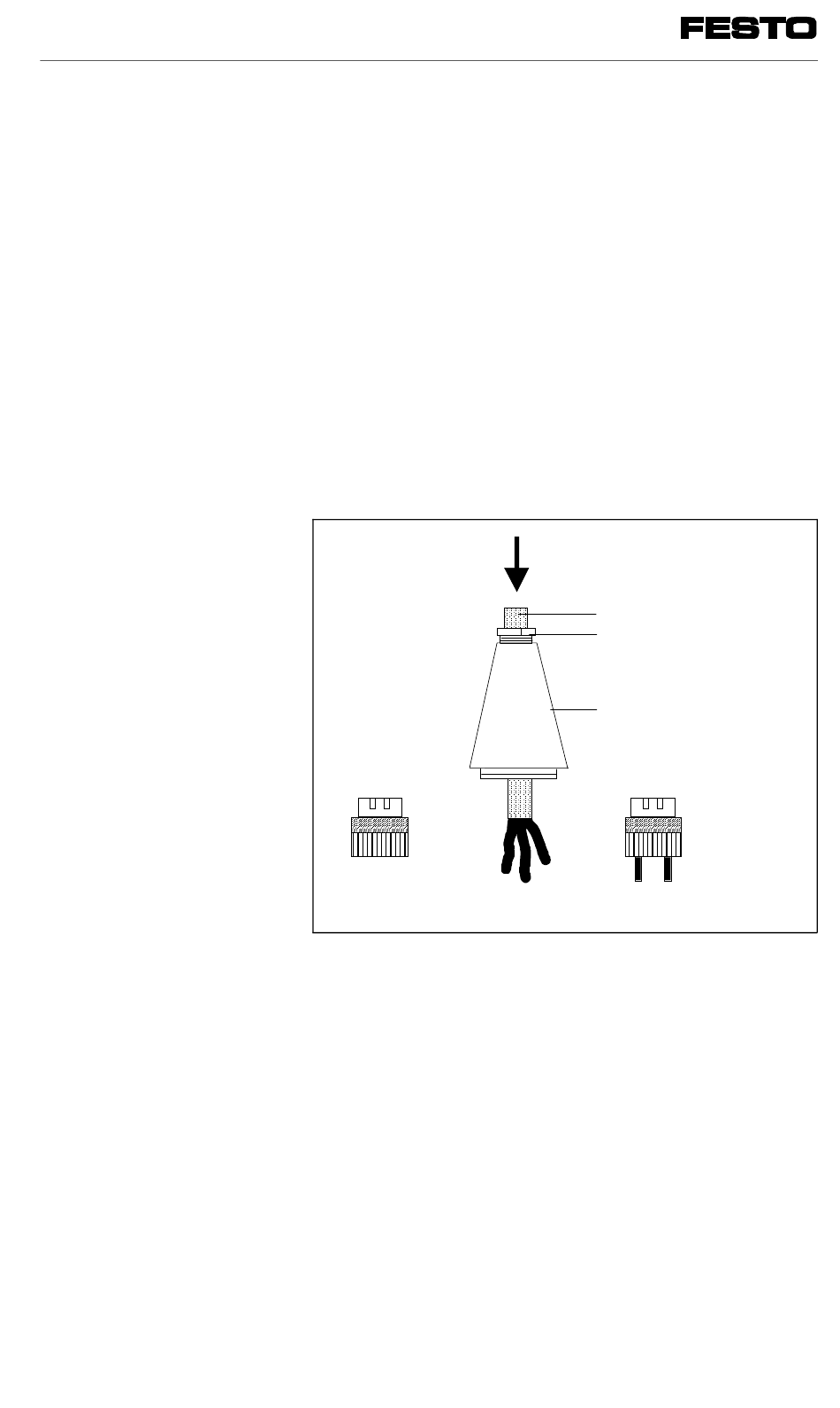

Fig. 3/1 : Connecteurs mâles et femelles et
passage du câble
3. Dénuder les conducteurs sur une longueur de
5 mm.
4. Placer des embouts sur les conducteurs.
5. Connecter les conducteurs.
6. Enficher de nouveau la partie connecteur
dans le capot. Tirer le câble de façon à éviter
la formation d'une boucle à l'intérieur du capot.
7. Resserrer la bride.
4,0...6,0 mm
6,0...8,0 mm
10,0...12,0 mm
PG7
Câble
Bride
Capot
Pièce de
connexion
Connecteur mâle
