Remplacement

1.
Retirez les écrous de blocage, les boulons, et les espaceurs creux des deux supports de longeron du siège coulissant.
2.
Retirez le siège coulissant et ses longerons des supports.
3.
Retirez les écrous de blocage des goujons filetés des longerons sur les deux côtés du siège.
4.
Retirez le siège de ses longerons.
5.
Inversez les ÉTAPES 3 à 4 pour installer le NOUVEAU siège sur les longerons.
6.
Inversez les ÉTAPES 1 à 2 pour installer le siège coulissant et les longerons sur le cadre du siège.
Arrière du siège
Rails du siège
Réglage de la hauteur du dossier (uniquement pour dossiers réglables)
REMARQUE : Pour cette procédure, veuillez vous référer à FIGURE 6.4.
1.
Enlevez le tissu du dossier du handbike. Référez‐vous à Remontage arrière de capitonnage en page 31.
AVERTISSEMENT
Le poussoir DOIT dépasser à travers le trou
du tube du dossier.
Assurez-vous que les tubes d'insertion de
dossier sont à la même hauteur AVANT
de réassembler le fauteuil roulant.
2.
Appuyez sur le poussoir du tube dʹinsertion du cadre
de dossier et ajustez la hauteur du dossier sur lʹune des
trois hauteurs en tenant compte de la hauteur originale
du dossier.
3.
Remettez le tissu du dossier sur le handbike.
Référez‐vous à Remontage arrière de capitonnage en
page 31.
Part No. 1163180
Levier d'adaptation

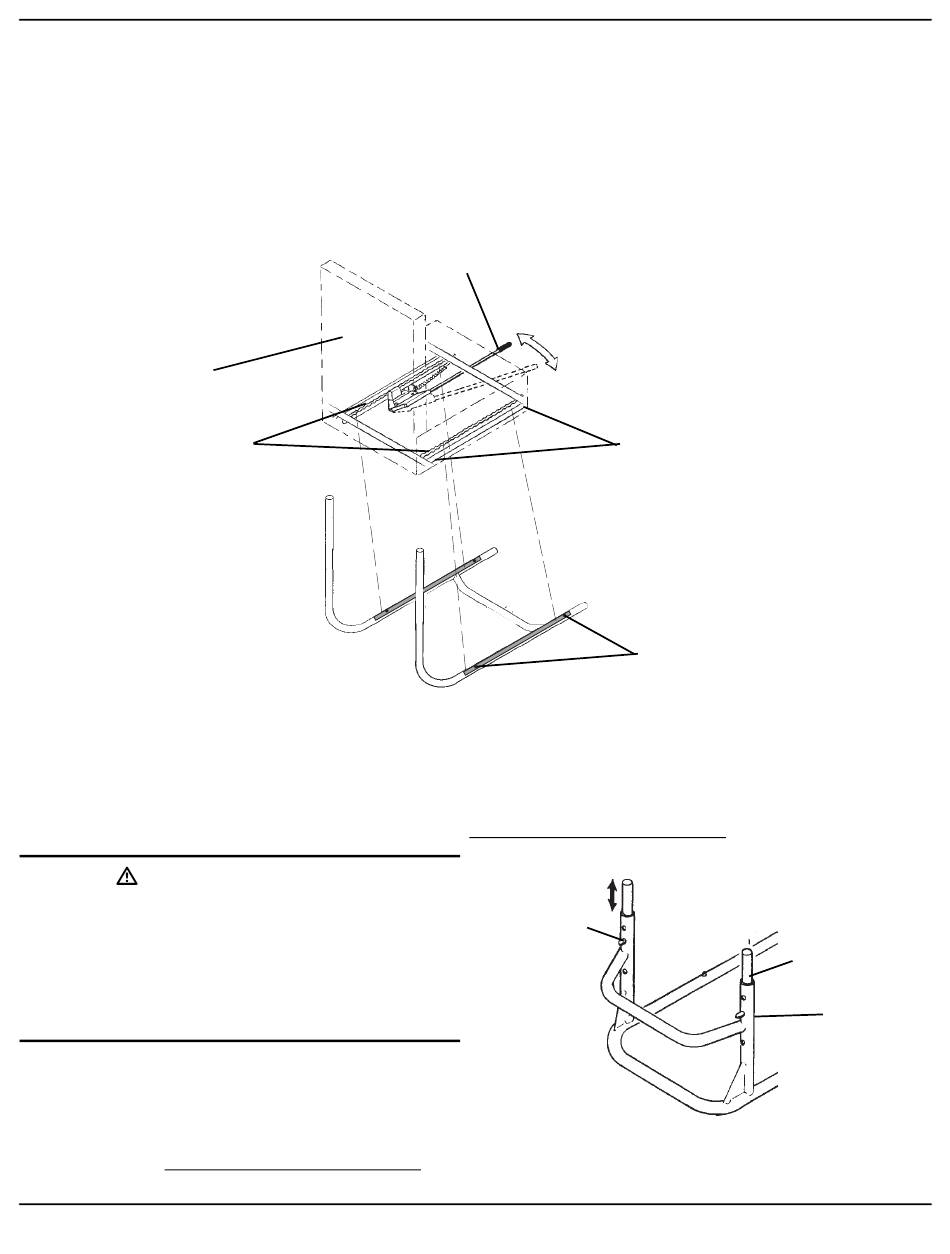

FIGURE 6.3 Réglage/remplacement du siège coulissant
SECTION 6—POSITION DE CONDUITE
Écrous de blocage du longeron du siège
et goujons filetés (sur les deux côtés)
longeron du siège boulons, et espaceurs
Poussoir
23
Écrous de blocage du support du
à gorge (sur les deux côtés)
Tube d'insertion
du cadre
Tube arrière
FIGURE 6.4
Série Excelerator
