VIFB11 - 03/05 1. PRÉSENTATION DU SYSTÉME
3
2
Repère Module
Noeud FB11
1
Modules électriques (modules d'entrées/sorties), équipés de
2
• entrées TOR (modules à 4 ou 8 entrées)
• sorties TOR (modules à 4 sorties)
Plaque d'extrémité gauche comportant un trou taraudé de
3
raccordement pour un conducteur de protection supplémentaire
Modules pneumatiques MIDI ou MAXI (avec embases) équipés de
4
distributeurs S :
• distributeurs 5/2
• distributeurs bistables 5/2
• distributeurs à position médiane 5/3 (à l'échappement, sous pression, fermé)
• plaques d'obturation
Modules pneumatiques MIDI, MAXI :
5
• mise sous pression avec échappement intégré (MIDI)
• mise sous pression par zone avec échappement intégré (MIDI)
• adaptateur de mise sous pression avec/sans détendeur (MIDI – MAXI)
• mise sous pression auxiliaire (MAXI)
Plaque d'extrémité droite, suivant les dimensions de la dernière
6
embase au choix :
•
avec collecteurs pneumatiques et détendeur intégré pour air de
pilotage à 5 bar (l'air de pilotage doit impérativement être régulé)
• avec collecteurs pneumatiques, mais sans détendeur intégré
• sans collecteurs (MAXI seulement)

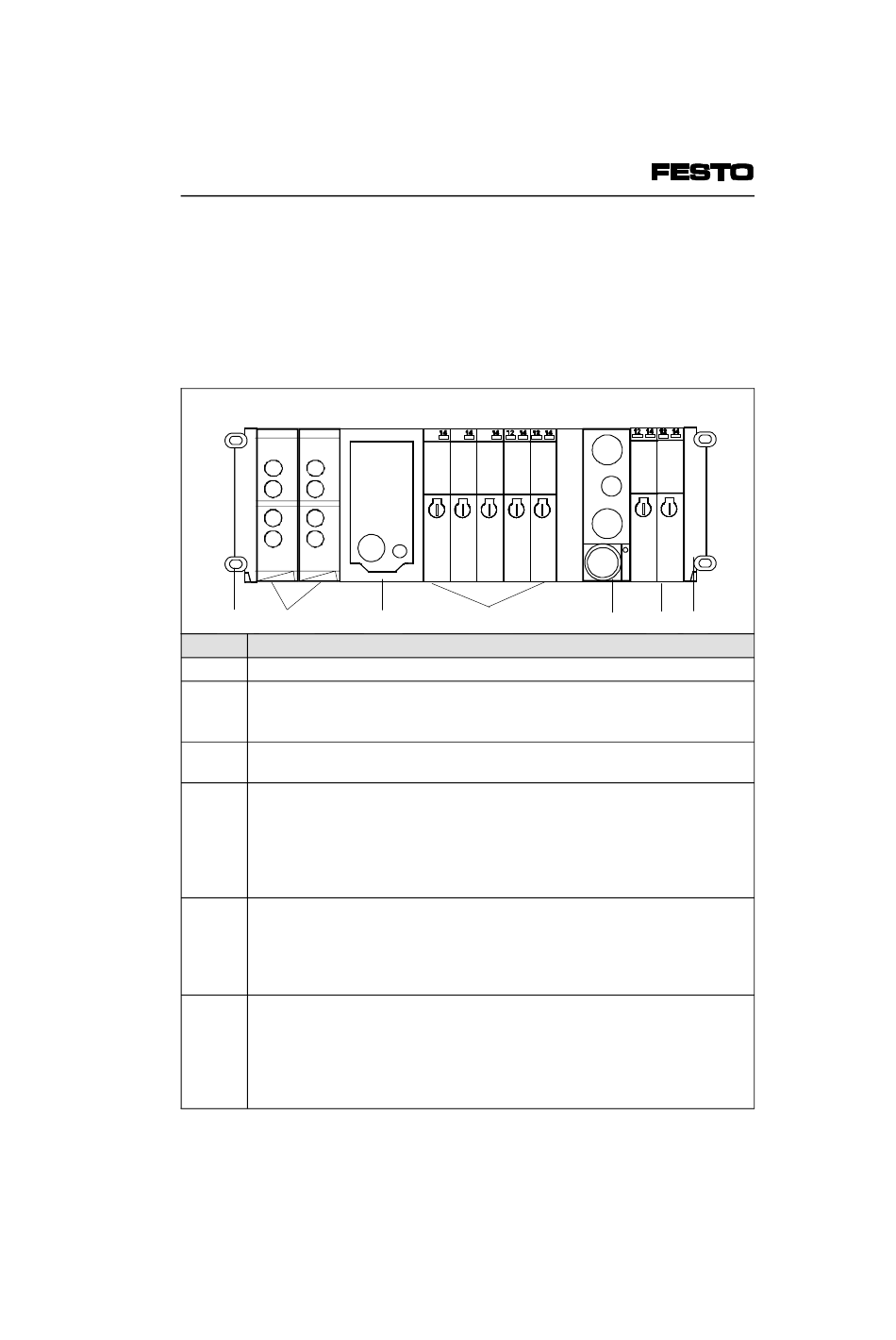

Fig 1/2 : Modules pour terminaux de distributeurs type 03

9902d

Type 03 : Description des composants

Le terminal de distributeurs type 03 est composé de
plusieurs modules. A chaque module sont attribués
des fonctions et des éléments de connexion, de
signalisation et de commande particuliers. Le schéma
ci-dessous présente les différents modules :
1 4 5 6
4
S = air de pilotage
1-5
