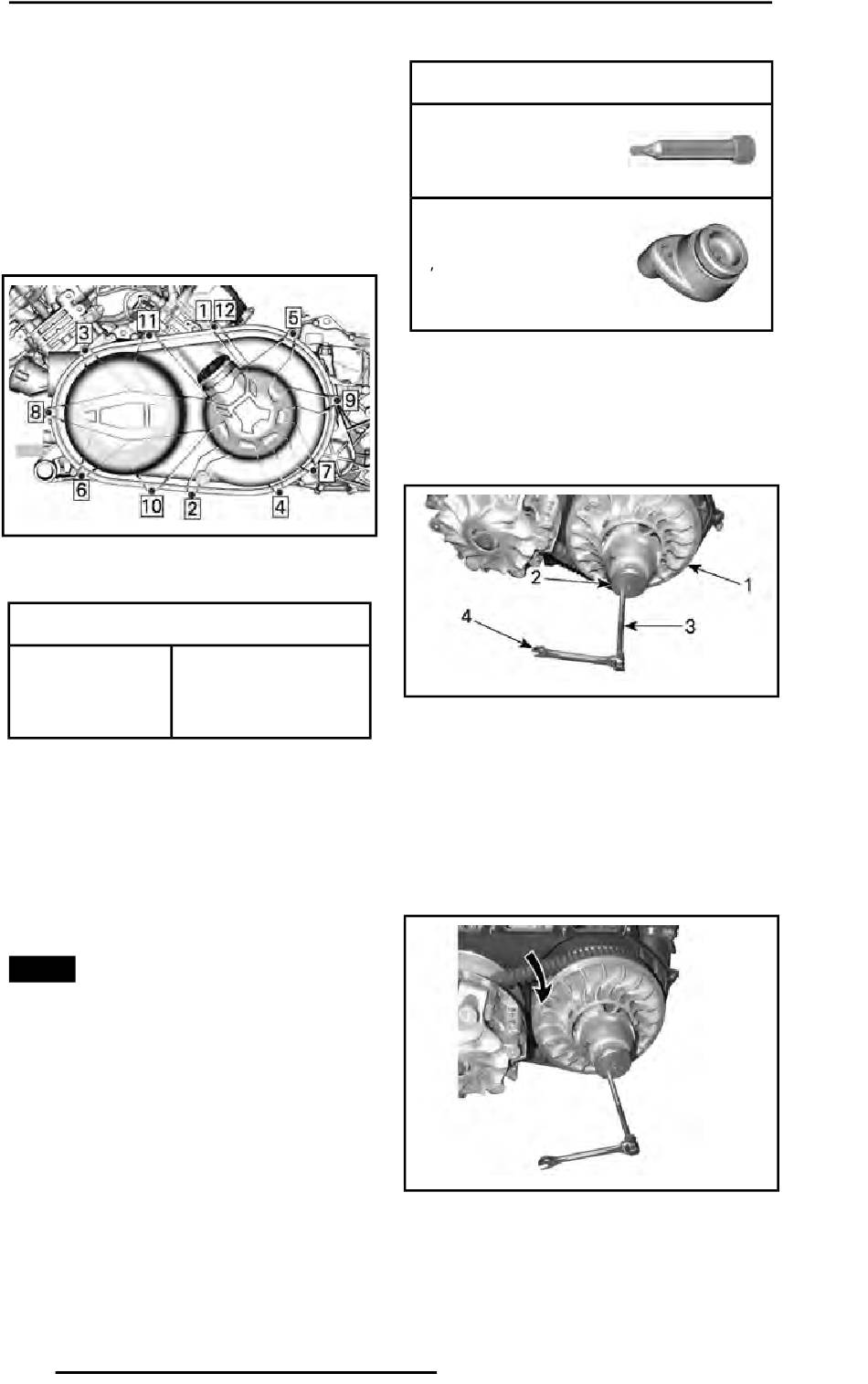

PROCÉDURES D'ENTRETIEN
Pose du couvercle de la
boîte de vitesses CVT
Installez la vis supérieure centrale
en premier
Serrez les vis du couvercle de la
boîte de vitesses CVT dans la sé-
quence suivante.
SÉQUENCE DE SERRAGE DU COU-
VERCLE DE LA BOÎTE CVT
COUPLE DE SERRAGE
Vis du couvercle de
la boîte de vitesses
CVT
Sur les modèles HD5, réinstallez
les conduits de refroidissement de
la boîte CVC.
Courroie d'entraînement
Dépose de la courroie
d'entraînement
AVIS
En cas de défaillance de la
courroie d'entraînement, la boîte
de vitesses CVT, le couvercle et
l'admission d'air doivent être
nettoyés.
Reportez-vous à CONSEILS POUR
OPTIMISER LA LONGÉVITÉ DE LA
COURROIE
D'ENTRAÎNEMENT
dans PROCÉDURES DE BASE qui
contient des informations IMPOR-
TANTES.
Retirez le COUVERCLE DE LA
BOÎTE DE VITESSES CVT .
Ouvrez la poulie entraînée.
134
7 N.m ± 0,8 N.m
OUTILS REQUIS
OUTIL EXTRACTEUR/DE
VERROUILLAGE (N/P 529
000 088)
ADAPTATEUR DE LA
POULIE
D ENTRAÎNEMENT (N/P
708 200 720)
Insérez l'adaptateur dans le trou fi-
leté de la poulie entraînée, puis vis-
sez l'outil dans le trou fileté de
l'adaptateur et serrez pour ouvrir la
poulie.
TYPIQUE
1. Poulie fixe de la poulie entraînée
2. Adaptateur
3. Extracteur de la poulie entraînée
4. Clé
Pour enlever la courroie, glissez-la
par-dessus le bord supérieur de la
poulie fixe, comme montré.
TYPIQUE
