MAC 600
Pour monter un crochet, placez-le en position puis tournez les deux papillons d'un
quart de tour vers la droite jusqu'à la butée.
Les montages indiqués page 4 sont les seuls possibles, ne pas essayer d'autres
montages qui pourraient endommager l'appareil et compromettre la sécurité de votre
installation.
CONNEXION DU MAC 600 A UN CONTROLEUR:
Toutes les fonctions du MAC 600 sont entièrement compatibles avec le DMX 512 et
le protocole Martin RS485.
Le transfert des informations se fait via un câble muni de fiches XLR 3 broches reliant
le contrôleur au MAC 600.
Le Mac 600 dispose d'une entrée signal et d'une sortie de recopie permettant de transmettre
les informations à d'autres appareils sur la ligne. Pour des raisons de compatibilité avec les
différents appareils présents sur le marché, le MAC 600 peut utiliser deux brochages
différents :
Câblage DMX 512:
Broche 1:
Broche 2:
Broche 3:
Câblage Martin RS 485:
Broche 1:
Broche 2:
Broche 3:
Pour utiliser ces deux différents câblages, vous pouvez soit insérer un câble inverseur
dans la ligne reliant les appareils ou modifier le brochage des MAC 600 directement
sur la carte électronique (voir annexe).

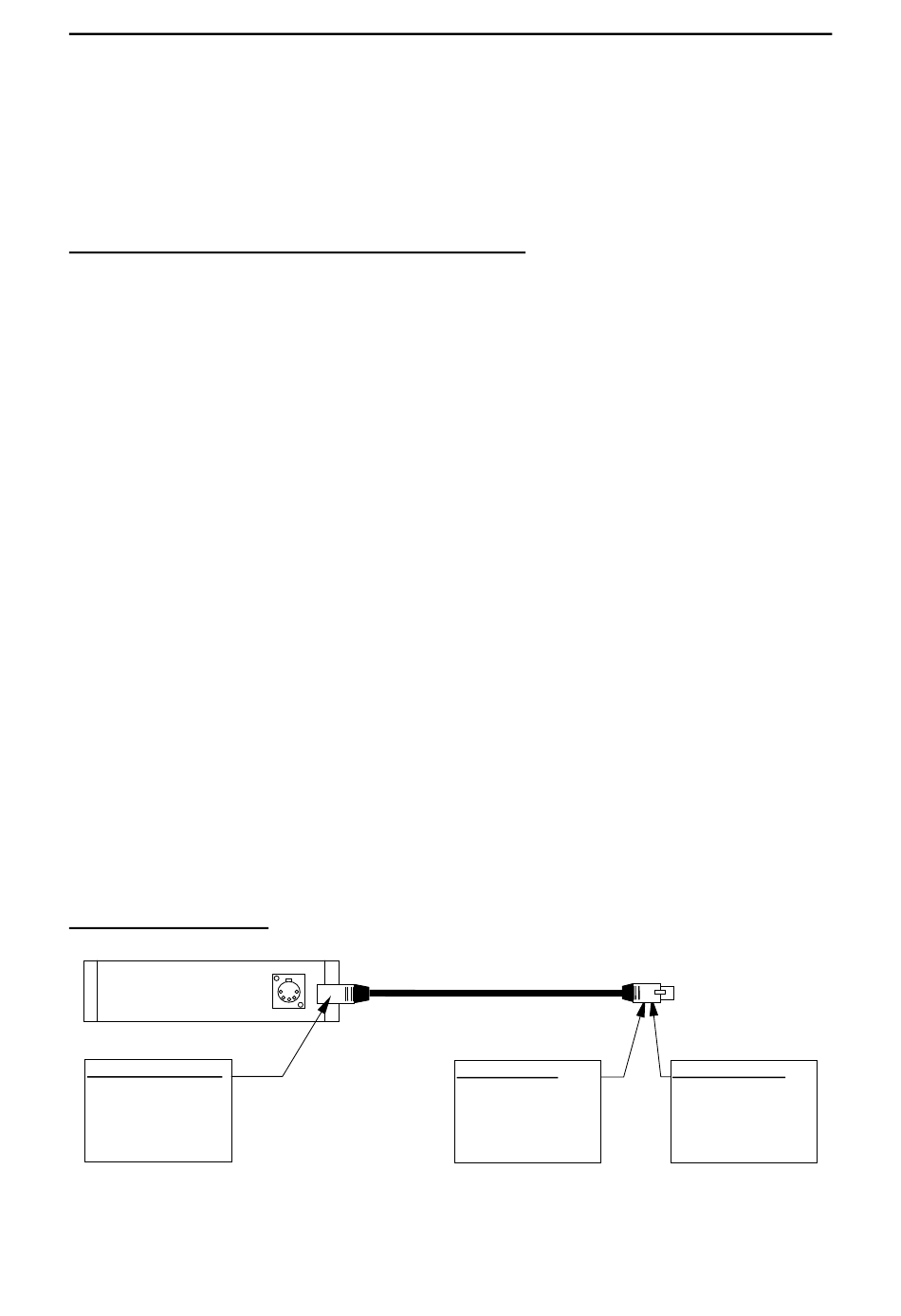

CONTROLEUR DMX:
XLR 5 Broches mâle:
1: blindage
2: Signal -
3: Signal +
4: NC
5: NC
Blindage.
Signal -
Signal +
Blindage.
Signal +
Signal -
Mac 600 RS 485
XLR 3 Broches fem.:
1: blindage
2: Signal +
3: Signal -
5
Mode d'emploi
Mac 600 DMX 512
XLR 3 Broches fem.:
1: blindage
2: Signal -
3: Signal +
