Uspořádání/Sestavení montážních kolíků
 Opěradla Invacare Matrx Elite se dodávají v rozsahu šířek (31 cm (12") – 51 cm (20")) a v 6
různých výškách (26 cm (10"); 31 cm (12"); 36 cm (14"); 41 cm (16"); 46 cm (18) a 51 cm (20")).
Vzhledem k odlišnostem, které existují mezi invalidními vozíky různých výrobců, může být při
montáži opěradla Invacare Matrx Elite na zadní sloupky některých vozíků potřebné přizpůsobení
délky montážních kolíků. Informace naleznete v èásti Seřízení montážních kolíků Po zajištění
polohy opěradla přimontovaného k invalidnímu vozíku určete potřebný rozsah seřízení každého
montážního kolíku (viz obrázek). na straně 173. S každým opěradlem Invacare Matrx Elite se
dodávají dvě sady montážních kolíků (standardní kolíky a dlouhé kolíky). Standardní kolíky se
montují ve výrobním závodě a jsou vhodné pro většinu typických uspořádání invalidních vozíků.
Dlouhé kolíky jsou konstruovány tak, že dokážou vyrovnat rozdíl mezi velkou šířkou základny
sedáku a malou skutečnou šířkou opěradla činící až 25 mm (1").
* Nabízené šířky opěradel Elite jsou odstupňovány po v (1")).
Příklad: pro opěradlo Invacare Matrx
Elite 41 cm (16"):
šířka rámu sedáku invalidního vozíku
(vzdálenost mezi zadními sloupky)
činící 41 cm (16") = standardní kolíky
šířka rámu sedáku invalidního vozíku
(vzdálenost mezi zadními sloupky)
činící 43 cm (17") = dlouhé kolíky
Je-li pro opěradlo použito nejužší nastavení, bude rozsah nastavení hloubky/záklonu menší než při
širších polohách.
Prodloužené montážní kolíky* (EMP, prodávané samostatně) jsou určeny k tomu, aby umožňovaly
montáž opěradel Invacare Matrx Elite k rámům sedáků invalidních vozíků, které jsou až o 5 cm
(2") širší než skutečně použité opěradlo.
UPOZORNĚNÍ
* Prodloužené montážní kolíky jsou určené pouze pro opěradla standardních velikostí (se
zatížitelností do 136 kg (300 lb)). U vozíků vybavených funkcí náklonu se použití těchto kolíků
nedoporučuje.

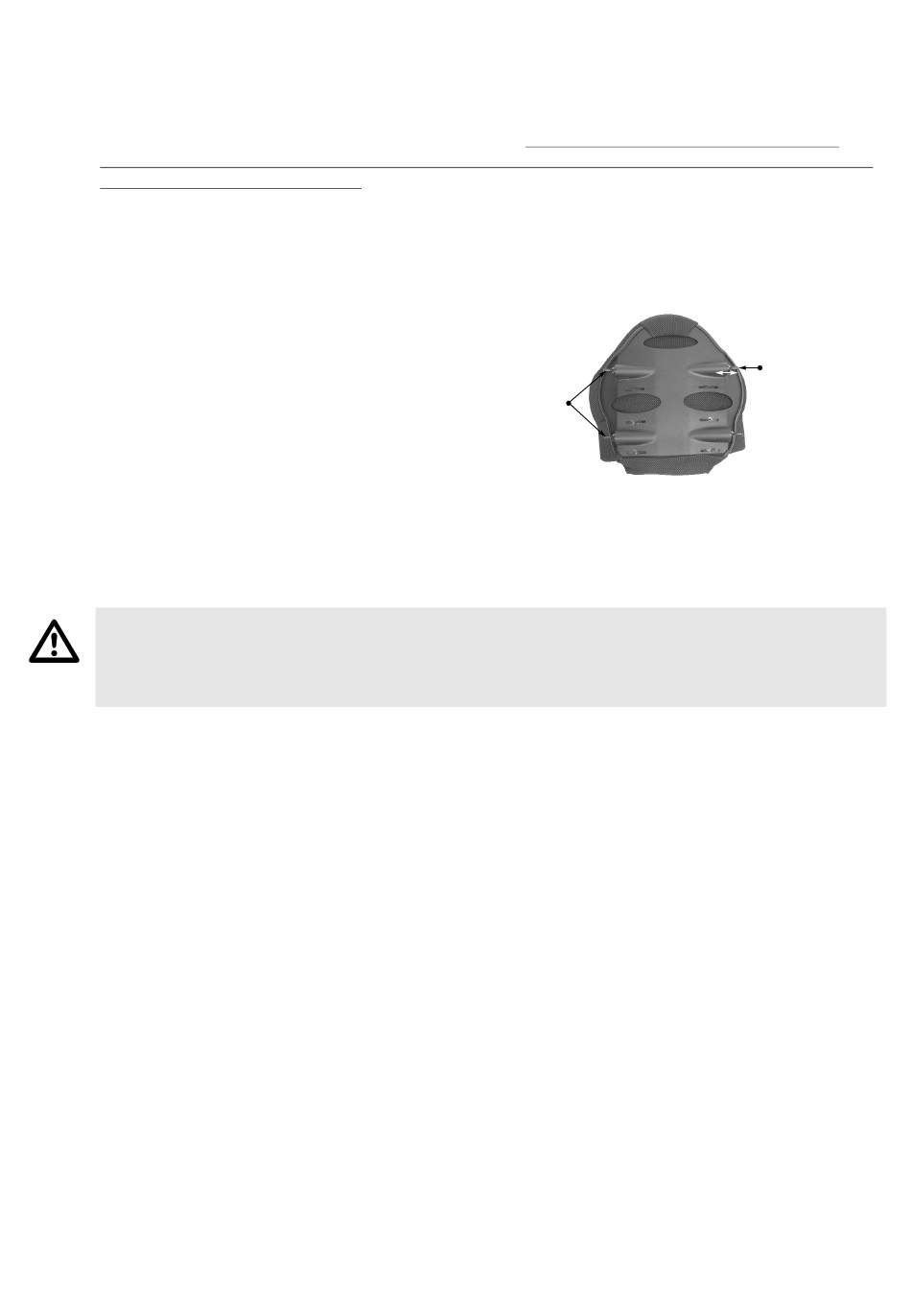

Invacare® Matrx® PB Elite

Pohled zezadu

Montážní kolíky
(x 4)
172
Nastaviteln
á hloubka
kolíků
Objednací číslo 1176089
