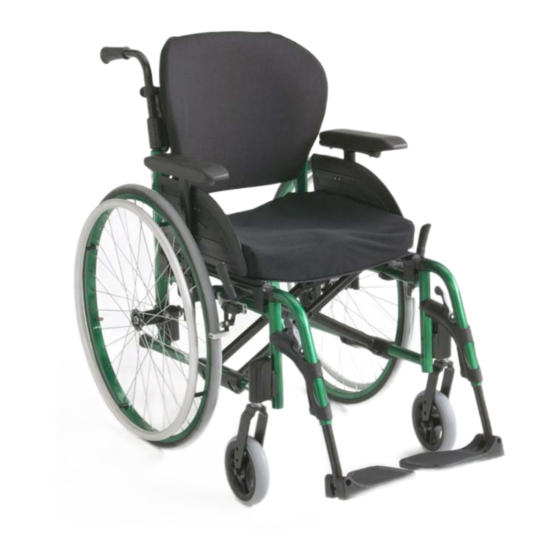

Invacare Matrx-PB Elite Manuel D'installation
Masquer les pouces
Voir aussi pour Matrx-PB Elite:
- Manuel d'utilisation (181 pages) ,
- Instructions d'installation (2 pages) ,
- Manuel d'utilisation (16 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour Invacare Matrx-PB Elite
Sommaire des Matières pour Invacare Matrx-PB Elite

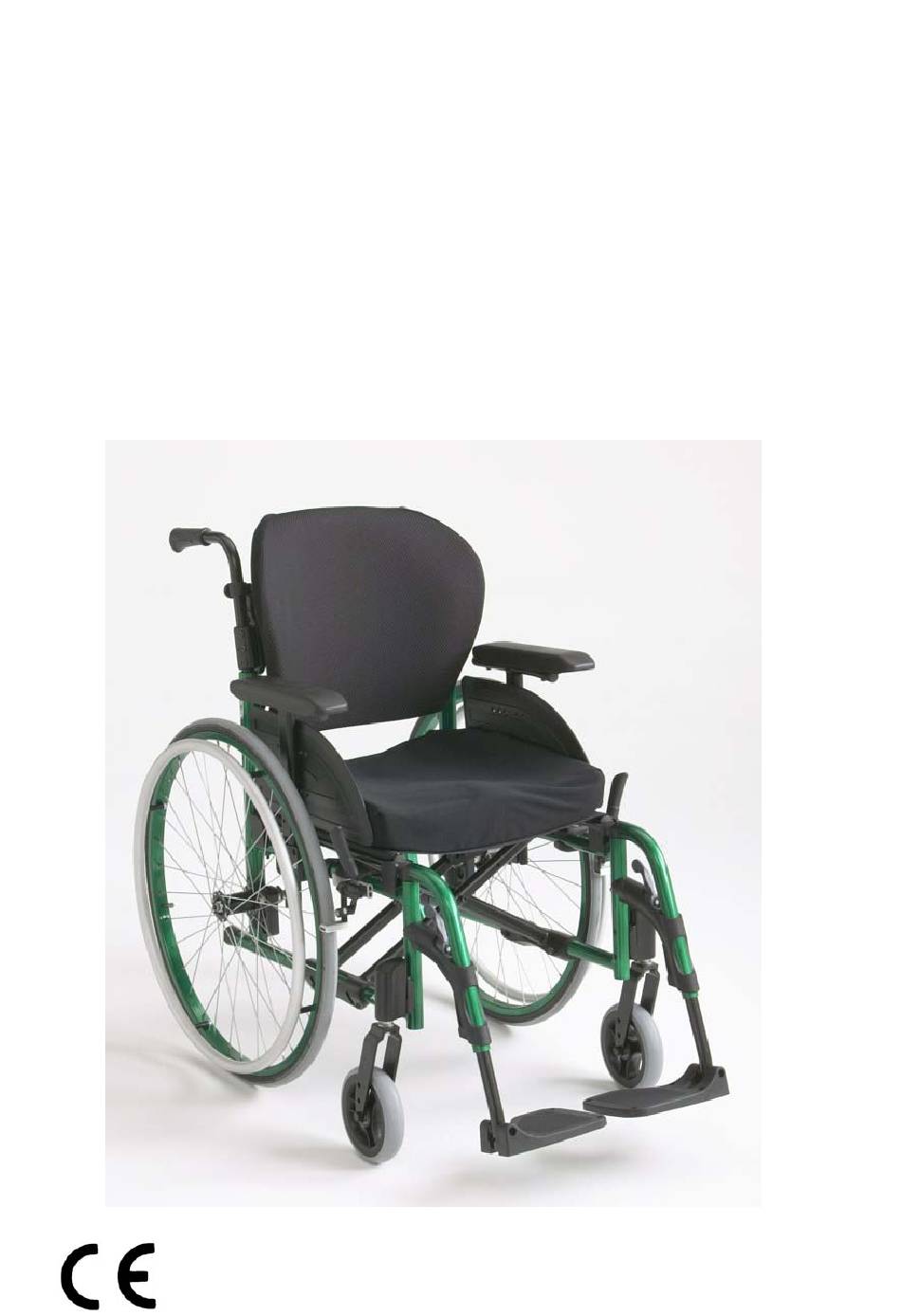

- Page 1 Matrx-PB Elite & Posture Back MANUEL D'INSTALLATION...
-
Page 2: Table Des Matières
Sommaire 1.0 / Kit de fixation pour dossier Matrx PB Elite & Posture Back 2.0 / Recommandations pour montage du dossier Matrx PB Elite et Posture Back 3.0 / Montage/Démontage du dossier Matrx PB Elite & Posture Back 4.0 / Instructions d’entretien 5.0 / Option 6.0 / Garantie... -
Page 3: Kit De Fixation Pour Dossier Matrx Pb
Kit de fixation pour dossier Matrx PB Le contenu 2 x Plaques de montage arrière 2 x Serre-tube du dossier 2 x Inserts pour tube du dossier* (7/8" (22 mm)) 6 x Vis de réglage de profondeur/d'inclinaison 6 x Vis des Serre-tube du dossier 2 x Vis de calage 2 x Plaques à... -
Page 4: Recommandations Pour Montage Du Dossier Matrx Pb Elite Et
2.0 Recommandations pour montage du dossier Matrx PB Poids patient max MaTRx- Hauteur du Largeur du Profondeur Poids max utilisateur dossier dossier Elite 12" (30,5 cm) 16’’/17’’/18’’/19’’ 3 cm 150 KG 16" (40,5 cm) Posture 16" (40,5 cm) 16’’/17’’/18’’ 5 cm 150 KG Back 20"... - Page 5 ATTENTION Lors du choix de la position de montage du dossier Matrx-PB, assurez-vous que la stabilité du fauteuil roulant est bien maintenue. Le réglage vers l'avant et vers l'arrière du dossier déplace le centre de gravité de l'utilisateur du fauteuil roulant. Une position très en arrière du dossier peut réduire significativement la stabilité...
-
Page 6: Montage/Démontage Du Dossier Matrx Pb Elite & Posture Back
3.0 Montage/Démontage du dossier Matrx-PB Elite & Posture Back Montage des plaques de montage du dossier Matrx PB Déposez la garniture existante du dossier du fauteuil (si nécessaire). Installer la Plaque de Montage (voir Section 2.0) à la bonne hauteur suivant les mesures du patient. -
Page 7: Montage Du Dossier Matrx Pb
Montage du dossier Matrx PB Etape 1 : Faites glisser les goupilles inférieures de montage dans les fentes à crochet en bas de chaque plaque de montage (voir Figure 6). Etape 2 : Les goupilles étant en place, verrouillez/encliquetez les goupilles supérieures de montage dans le mécanisme de verrouillage en haut des plaques de montage. -
Page 8: Montage Des Goupilles De Montage Du Dossier Matrx Pb
Montage des goupilles de montage du dossier Matrx PB Le dossier étant fixé à sa place sur le fauteuil roulant, déterminez la valeur de réglage nécessaire pour chaque goupille de montage (voir schéma ci-dessous). Démontez le dossier du fauteuil et, à l'aide d'une clé, desserrez chaque écrou de la bride. -
Page 9: Démontage Du Dossier Matrx-Pb
Démontage du dossier Matrx-PB Etape 1 : Levez simultanément les leviers de libération (gauche & droit) pour déverrouiller le mécanisme de verrouillage et libérer les goupilles supérieures des plaques de montage. Voir Figure 7 ci-dessous. Etape 2 : Levez l'ensemble du dossier en l'inclinant vers l'avant pour dégager les goupilles inférieures des fentes inférieures des plaques de montage. -
Page 10: Instructions D'entretien
Le dossier étant correctement installé sur le fauteuil roulant, ajustez la longueur du cordon pour qu'il pende à un angle de 45° environ le long du dossier Instructions d’entretien Retirez soigneusement la housse du dossier en libérant les sangles à velcro et boucles le long des bords haut &... - Page 11 Option : Cale-troncs L’option Cale-tronc est disponible uniquement sur dossier Matrx PB Elite pour un soutien latéral supplémentaire. Des fentes/rainures de montage dans la coque du dossier permettent un ajustement latéral sur la largeur de ce dossier et offrent des points de montage optionnels, supérieurs et inférieurs, sur la hauteur du dossier (voir Figure 8 ci-dessous).
-
Page 12: Garantie
à condition d'être utilisé normalement. Si un défaut de matériau ou de main d'œuvre se produit pendant cette période, la société Invacare® réparera ou remplacera le dossier gratuitement. Cette garantie ne s'applique pas aux trous, déchirures ou brûlures ni à...
