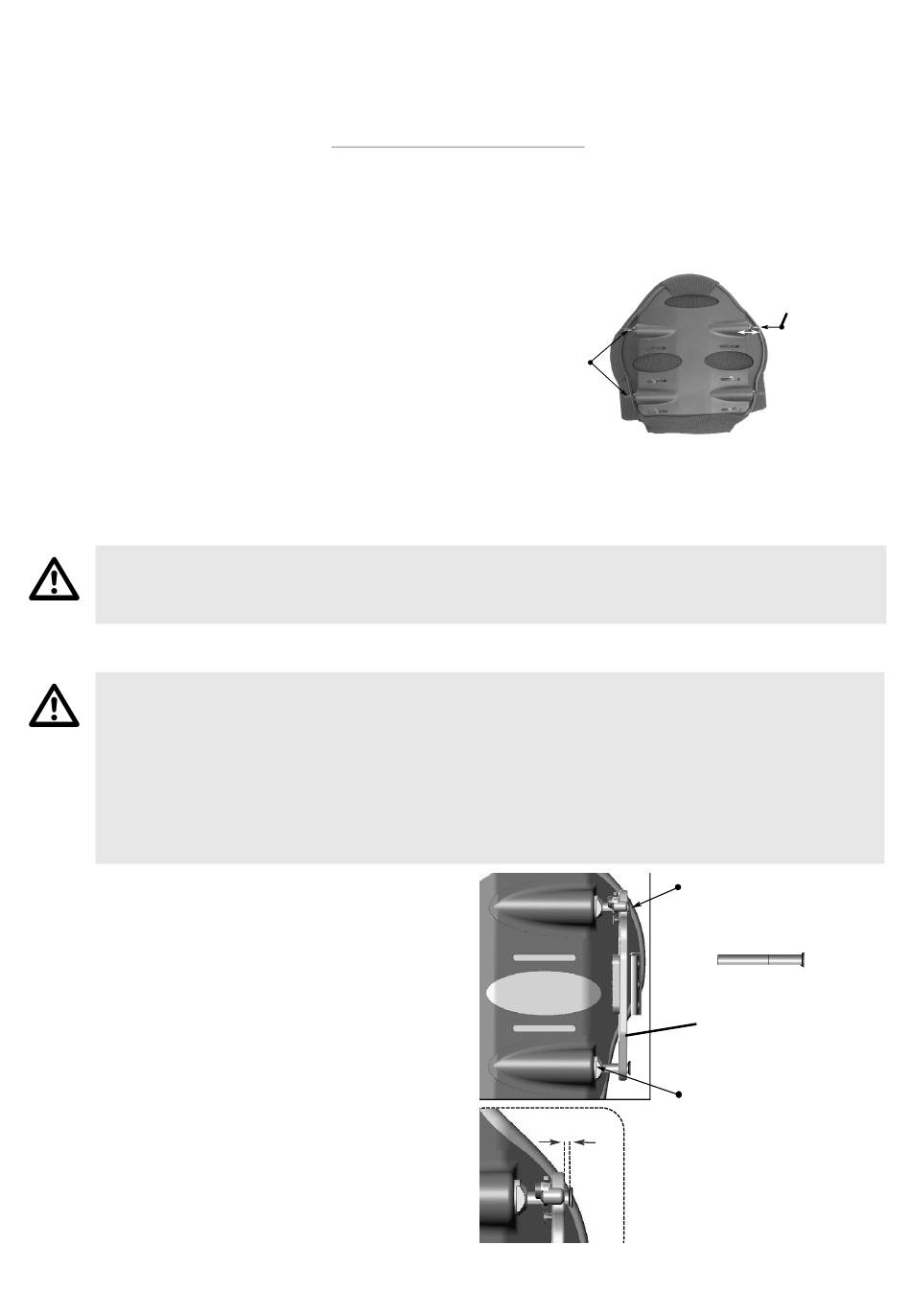

Montavimo kaiščio konfigūracija / nustatymas
 „Invacare Matrx Elite" atramų galima įsigyti įvairių pločių (nuo 12 col. (31 cm) iki 20 col. (51 cm)) ir
6 skirtingų aukščių (10 col.(26 cm); 12 col. (31 cm); 14 col. (36 cm); 16 col. (41 cm); 18 col. (46
cm) ir 20 col. (51 cm)). Dėl skirtingų vežimėlių gamintojų konstrukcinių ypatumų montavimo
strypų gylį gali reikėti papildomai pakoreguoti, kad „Invacare Matrx Elite" būtų tinkamai įstatyta ant
vežimėlio galinių atramų. Žr. Montavimo kaiščių koregavimas 160 psl.. Su kiekviena „Invacare
Matrx Elite" pateikiami du montavimo kaiščių rinkiniai (standartiniai ir ilgi kaiščiai). Standartiniai
kaiščiai yra sumontuojami gamykloje ir tinka daugeliui įprastų vežimėlių konfigūracijų. Ilgus kaiščius
galima montuoti ant nugaros atramos strypų, kurie yra iki 1 col. (25 mm) platesni už faktinį
nugaros atramos plotį.
*„Elite" nugaros atramų pločiai platėja po 1 col. (25 mm).
Pavyzdys: 16 col. (41 cm) „Invacare Matrx
Elite":
16 col. (41 cm) vežimėlio sėdynės rėmo (galinio
strypo) plotis --> standartiniai kaiščiai
17 col. (43 cm) vežimėlio sėdynės rėmo (galinio
strypo) plotis --> ilgi kaiščiai
Jei atramai naudojamas siauriausias nustatymas,
gylio / atsilošimo amplitudė bus mažesnė nei
platesnėse padėtyse.
Galima naudoti ilgesnius montavimo kaiščius (EMP) (parduodamus atskirai), kad mūsų „Invacare
Matrx Elite" atramas galima būtų montuoti ant iki 2 col. (5 cm) platesnių už faktinį atramos plotį
vežimėlio sėdynės rėmų.
PERSPĖJIMAS
*EMP yra naudojami tik su standartinių dydžių atramomis (iki 300 sv. (136 kg) svorio), EMP
nerekomenduojama naudoti pakreiptam nustatymui.
Montavimo kaiščių koregavimas
PERSPĖJIMAS
Netinkamas strypų nustatymas gali sugadinti nugaros atramą ir (arba) montavimo plokštes.
Patikrinkite pakankamai vietos tarp montavimo plokščių ir montavimo kaiščių (rekomenduojama
palikti mažiausiai 1/8 col. (3 mm) tarpą).
Patikrinkite, kad jungių veržlės būtų tinkamai priveržtos. To nepadarius galima sugadinti ar sulaužyti
nugaros atramą.
Įsitikinkite, kad priveržiant jungių veržles kaiščiai nesisuktų. Ant montavimo kaiščių NIEKADA
netepkite „Loctite®".
1. Pritvirtinę nugaros atramą ant vežimėlio
nustatykite, kiek reikės pareguliuoti kiekvieną
montavimo kaištį (žr. pav.).
2. Nuimkite nuo vežimėlio atramą ir su
veržliarakčiu atlaisvinkite jungės veržlę ant
kiekvieno kaiščio, kurį reikia pareguliuoti. Jei
reikia, pakeiskite standartinius montavimo
kaiščius ilgais.
3. Pareguliuokite montavimo kaiščio gylį (pagal
laikrodžio rodyklę norėdami sutrumpinti / prieš
laikrodžio rodyklę norėdami pailginti), kad tarp
kaiščio viršaus ir montavimo plokštelės būtų
mažiausiai 1/8 col. (3 mm) tarpas.
4. Vėl priveržkite kiekvieną jungės veržlę, kad
kaiščiai užsifiksuotų vietoje.
„Invacare® Matrx® PB Elite"
Vaizdas iš
galo
Montavimo
kaiščiai (4)
Galinė atrama
160
Reguliuojamas
kaiščio gylis
Standartinis montavimo
kaištis
(pasirinktinai)
Ilgas montavimo kaištis
Montavimo plokštelė
Jungės veržlė
Min. 1/8 col. (3 mm) tarpas
Dalies Nr. 1176089
