3 Nastavení

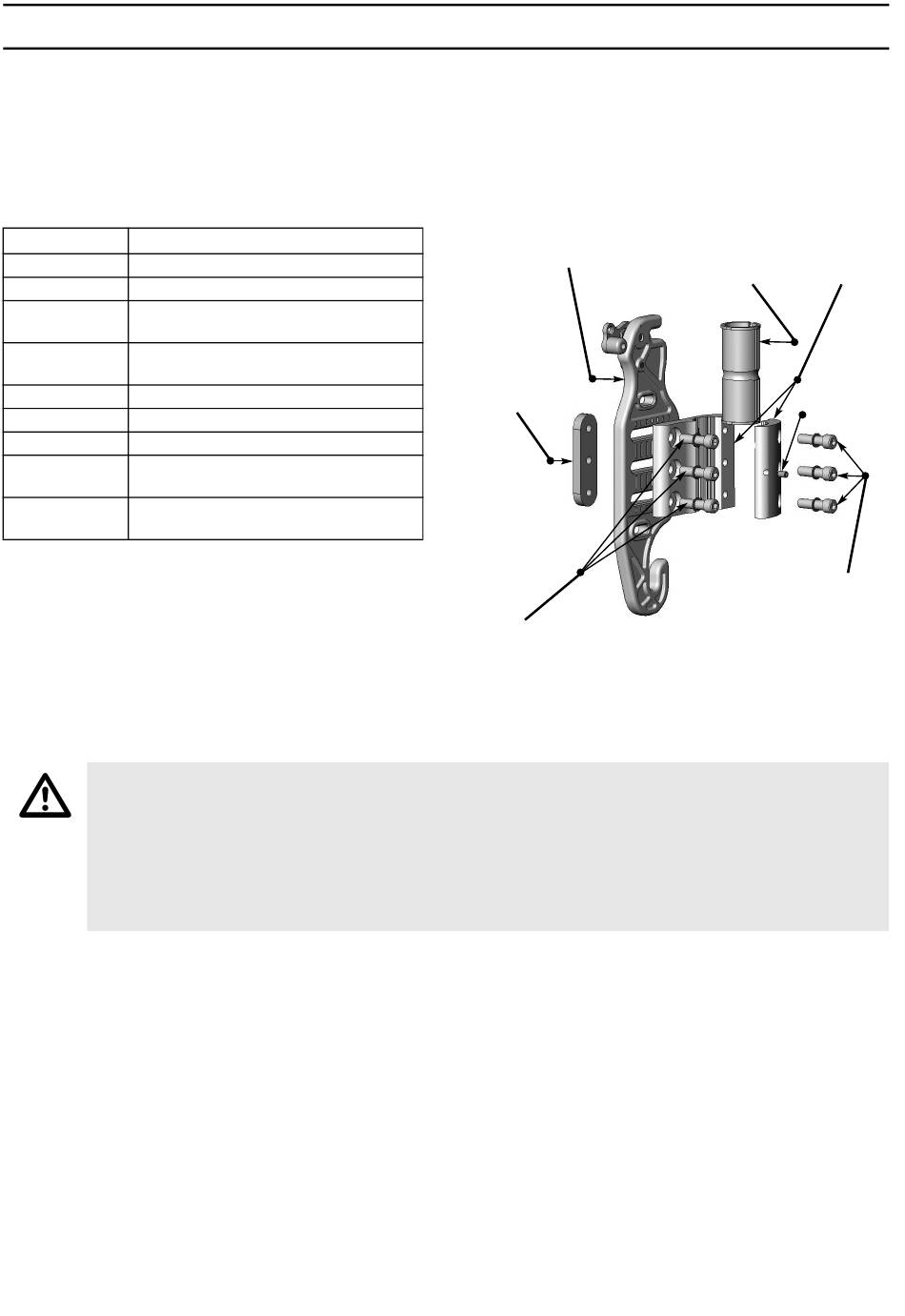

3.1 Obsah sady montážního příslušenství
 Pokud kterákoli ze součástí chybí nebo je nesprávně umístěna, obraťte se na naše oddělení
zákaznických služeb, které zajistí, aby vám byly zaslány nezbytné náhradní součásti.
Kanada: 866-748-7943 USA: 888-433-6818
Uzavírací zátky pro zadní svislé trubky o průměru 19 mm (3/4") dodává společnost Motion
Concepts na vyžádání.
MNOŽSTVÍ
2 Desky pro montáž opěradla
2 Upínače pro zadní svislé trubky
Uzavírací zátky pro zadní svislé trubky
2 (25 mm (1"))
Uzavírací zátky pro zadní svislé trubky
2 (22 mm (7/8"))
6 Šrouby pro seřizování hloubky/záklonu
6 Šrouby upínačů pro zadní svislé trubky
2 Stavěcí šrouby
Závitové destičky upínačů pro zadní
2 svislé trubky
Dlouhé montážní kolíky (dodávané na
4 přání)
3.2 Potřebné nářadí
Montážní klíče: 22 mm
(7/8")
Zástrčné šestihranné klíče:
(jsou součástí dodávky)
Univerzální nůž/nůžky
3.3 Postup před instalací
Uspořádání při montáži
VAROVÁNÍ
Při určování montážní polohy opěradla Invacare MaTRx Elite je nutné zajistit, aby nedošlo ke
zhoršení stability invalidního vozíku.
Změnou nastavení přední a zadní polohy opěradla se změní poloha těžiště uživatele invalidního
vozíku. Posunutí opěradla do nejzazší polohy může významně snížit stabilitu invalidního vozíku při
náklonu dozadu. Obdobně i posunutí opěradla dopředu sníží stabilitu invalidního vozíku při
náklonu dopředu.
Montážní desky se dodávají předem sestavené na zadních svislých trubkách v nejzazší montážní poloze.
Tím se maximalizuje hloubka sedáku invalidního vozíku (maximální posunutí dozadu o 64 mm (2,5") – viz
obrázek A).
Změnou orientace montážních desek na upínačích pro zadní svislé trubky lze změnit uspořádání montážní
sestavy* tak, aby v případě potřeby bylo možné umístit opěradlo v poloze blíže přední části vozíku (při
maximálním možném posunutí dopředu o 64 mm (2,5") – viz obrázek B).
 Každá z montážních desek je rovněž konstruována tak, aby umožňovala seřizování vrozsahu až
38mm (1,5") dopředu a dozadu vzhledem k poloze příslušného upínače zadní svislé trubky.
Objednací číslo 1176089
POPIS
Křížový šroubovák
Měřicí pásmo/pravítko
Deska pro montáž
opěradla
Závitová
destička
upínače pro
zadní svislou
trubku
Šrouby pro seřizování
hloubky/záklonu
169
Uzavírací Upínač pro
zátka pro zadní svislou
zadní svislé
trubky
Šrouby upínačů
pro zadní svislé
trubky
Invacare® Matrx® PB Elite
trubku
Stavěcí
šroub
