Invacare MaTRx-PB Elite Instructions D'installation

Instructions d'installation des supports latéraux escamotables :
Instructions d'installation des supports latéraux
1 Soulevez le bas de la housse (attaches velcro) pour exposer les fentes de fixation/canaux dans le panneau arrière.
2 Déterminez la hauteur/l'orientation souhaitées pour les garnitures latérales (position de la fente de fixation
supérieure ou inférieure).
3 Installez sans serrer les supports latéraux sur le panneau arrière avec le matériel fourni. (Remarque : la plaque
d'appui s'installe de l'intérieur du panneau arrière, à travers les brides de support latéral et est fixée au panneau
arrière via les plaques de boulonnage et les écrous de blocage – voir la Figure 1.0 ci-dessous).
4 Ajustez les supports latéraux sur la position souhaitée via les fentes de fixation du panneau arrière et via les
fentes dans la bride de support latéral. Bloquez chaque support latéral en place.
5 Refermez la housse de dossier avec les attaches velcro.
Installation et ajustage des supports latéraux
Installation et ajustage des supports latéraux
escamotables :
escamotables :
Fentes
de fixation
supérieures
1 Remarque : fentes de fixation inférieures non disponibles sur
les dossiers 12" (31
Support
latéral
escamotable
standard
réglage horizontal
3" (76 )
mm
VUE ARRIERE
) de haut Invacare Matrx-PB elite
cm
réglage
verticaly
3" (76 )
mm
*Remarque : les supports latéraux décalés escamotables peuvent aussi être
montés en sens inverse (comme illustré) afin de fournir un soutien amélioré
- 3 -
standard et
standard
Fentes
de fixation
inférieures 1
Support
latéral
escamotable
décalé
VUE AVANT
FR
MaTRx-PB Elite
décalé :
décalé
Bride de support
latéral décalée
Bride de support
latéral standard

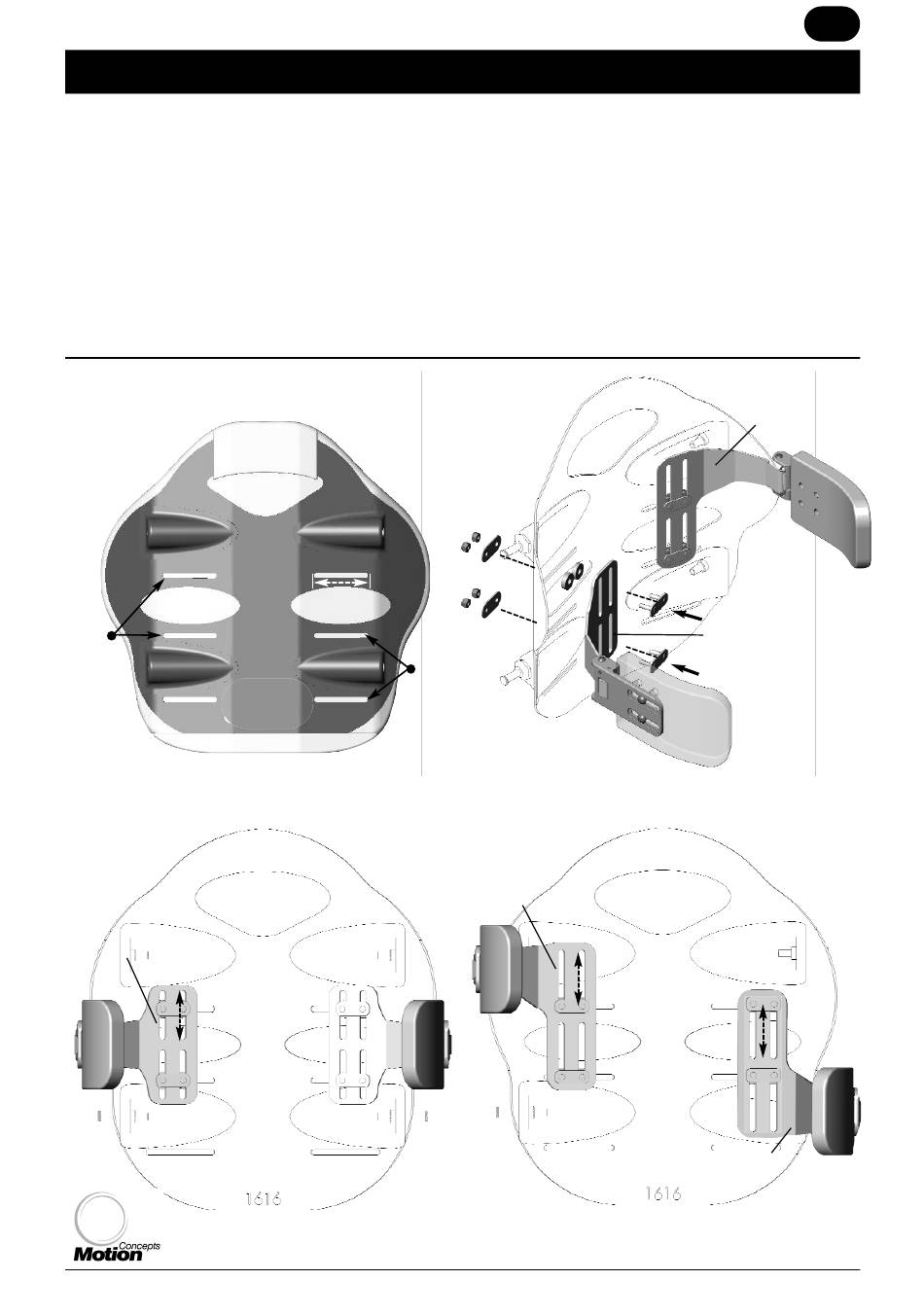

Figure 1.0
Figure 1.0
Position
inversée
TRD0277-04
