Modifi Cation De La Position De Montage De La Combinaison Moteur/Réducteur Ou Du Moto-Réducteur - Bosch Rexroth BS 2/R-700 Instructions De Montage

1. Démontez les vis (A / B).
2. Faites pivoter la
combinaison moteur/
réducteur ou le moto-
réducteur par paliers
de 90° autour de l'axe
d'entraînement.
3. Montez les vis (A / B).
7.6.2 Modifi cation de la position de montage de la combinaison moteur/
réducteur ou du moto-réducteur
A
A
90
90
A
A
90
90
90

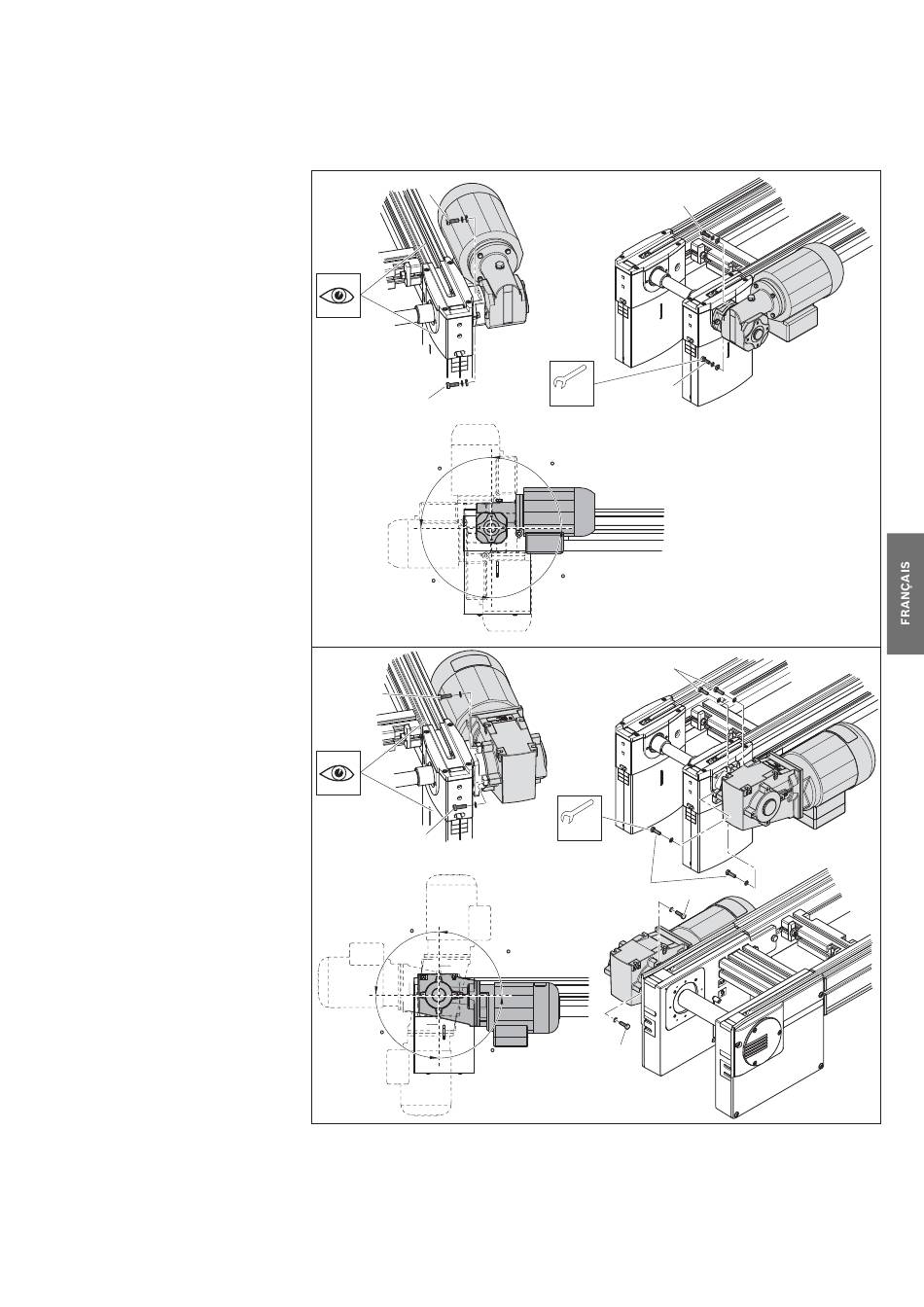

Fig. 5 : Pivotement de la combinaison moteur/réducteur ou du moto-réducteur autour de l'axe
d'entraînement
2x
A
SW8
M = 6 Nm
D
90
90
A
4x
SW10
M = 8 Nm
D
A
90
A
3 842 358 725/2013-04, MIT: BS 2/C-... + BS 2/R-..., Bosch Rexroth AG
Montage 21/76
