Raccordement électrique
L'électroaimant du distributeur avec certificat d'examen de
type est équipé d'une boîte de connexions et d'une sortie de
câble homologuée.
Le raccordement s'effectue indépendamment de la polarité.
Remarque
La terre (PE
) est à raccorder
conformément aux directives
lors du raccordement électrique.

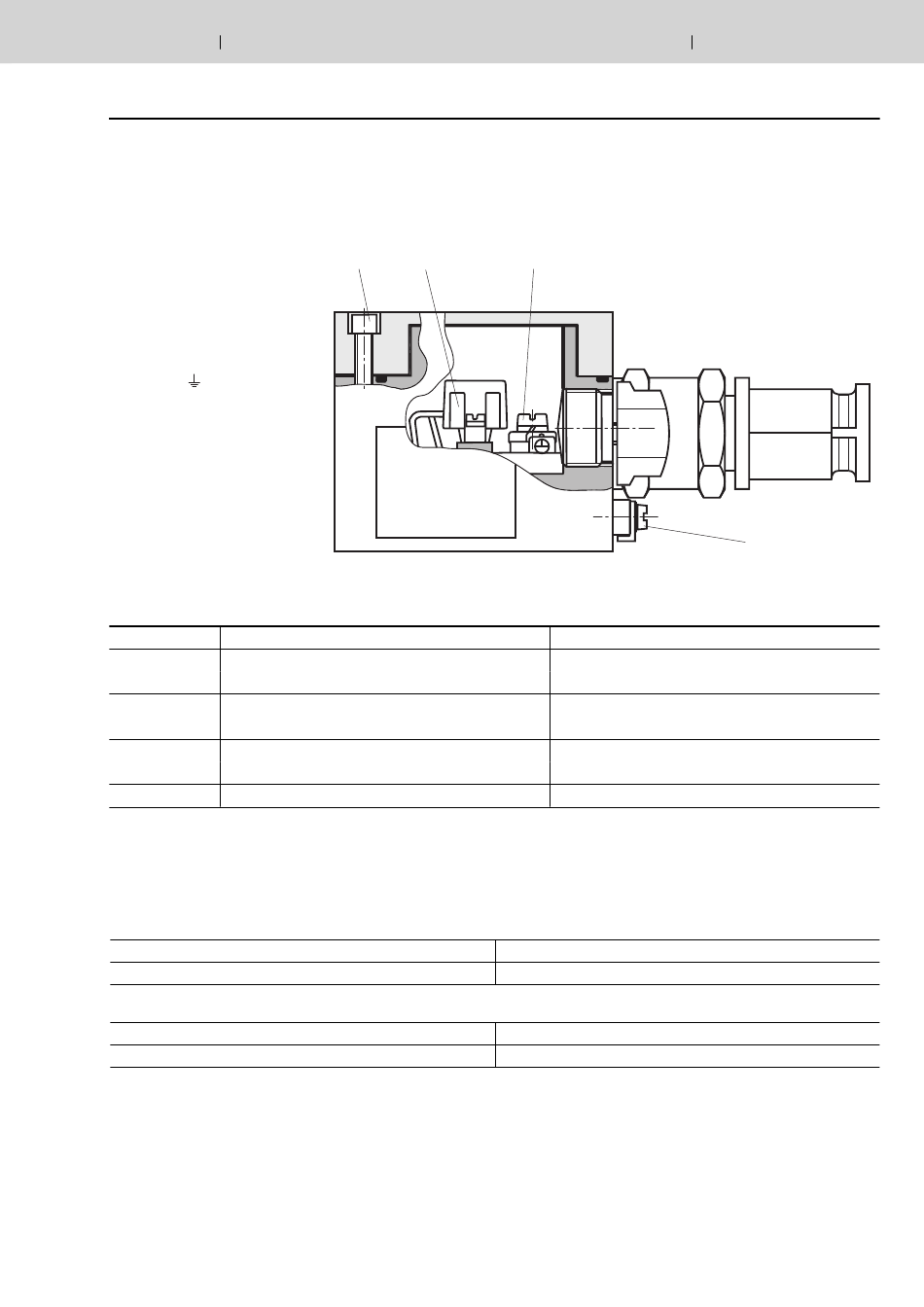

Propriétés des bornes de raccordement et des éléments de fixation
Position
Fonctionnement
1
Raccordement de la tension de service
2
Raccordement de la terre
3
Raccordement du conducteur d'équipotentialité
4
Vis pour couvercle
Passe-câble à vis
Diamètre du câble
Étanchéité
Ligne de raccordement
Type de câble
Plage de température
4
1
mm 9...12
Étanchéité assurée par enveloppe extérieure
Câbles non blindés (étanchéité assurée par enveloppe extérieure)
°C –20 ... > +110
Hydraulics Bosch Rexroth AG
2
Section du conducteur raccordable
Unifilaire, au max. 2,5 mm
2
Fil fin, au max. 2,5 mm
Unifilaire 0,75 ... 2,5 mm
Fil fin 0,75 ... 1,5 mm
2
Unifilaire 4 ... 6 mm
2
2
Fil fin, au moins 4 mm
–
13/24
3
2
2
