Mesures AC RMS réelles
La mesure du courant alternatif du multimètre est réellement efficace. La puissance
dissipée dans une résistance est proportionnelle au carré d'une tension appliquée,
quelle que soit la forme d'onde du signal. Ce multimètre mesure avec précision la
tension ou le courant réels tant que la forme d'onde contient une énergie
négligeable au-dessus de la bande passante effective du compteur.
La largeur de bande de la tension alternative effective du multimètre est de 100
kHz, tandis que la largeur de bande du courant alternatif effectif est de 10 kHz.

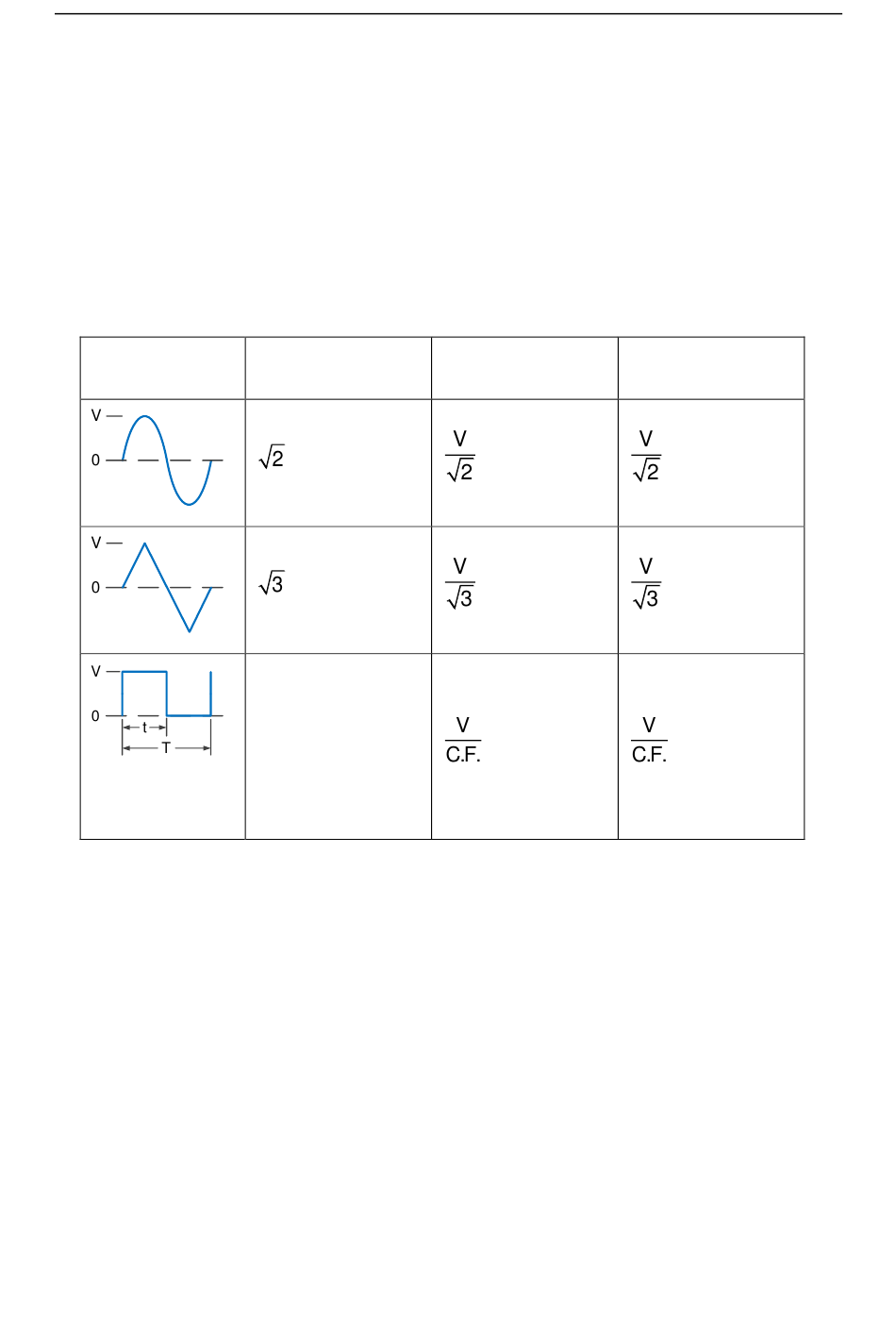

Forme d'onde
(cycle d'utilisation de
50 %)
Les fonctions de courant alternatif et de tension alternative du multimètre mesurent
la valeur " vraie RMS " (TrueRMS) couplée au courant alternatif et seule la valeur
RMS des composantes alternatives de la forme d'onde d'entrée est mesurée (le
courant continu est écarté). Comme le montre la figure ci-dessus, les valeurs de
couplage CA et CA + CC sont les mêmes pour les ondes sinusoïdales, les ondes
triangulaires et les ondes carrées, car ces formes d'onde ne contiennent pas de
décalage CC. Cependant, pour les formes d'onde non symétriques (par exemple,
les trains d'impulsions), il existe un contenu de courant continu qui n'est pas pris en
compte par les mesures TrueRMS couplées au courant alternatif du multimètre.
La mesure TrueRMS à couplage AC est particulièrement adaptée à la mesure de
petits signaux AC en présence d'importants décalages DC. Par exemple, cette
situation se présente généralement lors de la mesure de l'ondulation AC présente
dans les alimentations DC. Cependant, il y a des situations où vous voulez
connaître la valeur TrueRMS AC + DC. Vous pouvez déterminer cette valeur en
Facteur de crête
(F.C.)
1
AC RMS
60
AC+DC RMS
