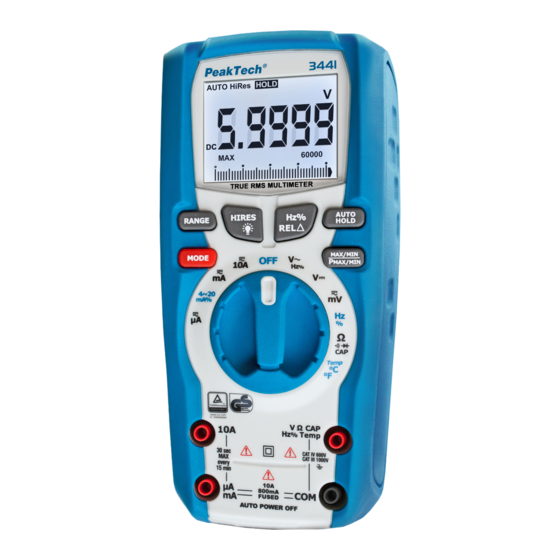

- Page 1 PeakTech® 3441 / 3442 Instructions d'utilisation 3442 Multimètre numérique...
-
Page 2: Ue - Déclaration De Conformité
UE - Déclaration de conformité PeakTech 3442 PeakTech Prüf- und Messtechnik GmbH déclare par la présente que le type d'équipement radio [P 3442 - Multimètre avec interface Bluetooth] est conforme à la directive 2014/53/UE, à la compatibilité électromagnétique à la directive 2014/30/UE et à la sécurité des équipements à... -
Page 3: Instructions De Sécurité
1. instructions de sécurité Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension III 1000V ; catégorie de surtension IV 600V ; Degré... - Page 4 Faites attention à l'utilisation de l'appareil et utilisez-le uniquement dans sa catégorie de surtension appropriée. Familiarisez-vous avec les fonctions de l'appareil et de ses accessoires avant d'effectuer la première mesure. Ne faites pas fonctionner le compteur sans surveillance ou sans le protéger contre tout accès non autorisé.
- Page 5 Ne touchez jamais les sondes de test nues pendant la mesure, tenez uniquement les cordons de test par la poignée derrière le protège-doigts. Déchargez les condensateurs éventuellement présents avant de mesurer le circuit à mesurer. Le thermocouple destiné à mesurer la température est constitué d'un matériau conducteur.
- Page 6 Lorsque vous travaillez dans des endroits humides ou à l'extérieur, veillez tout particulièrement à ce que les poignées des cordons et des sondes de test soient complètement sèches. Avant de commencer les mesures, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à...
-
Page 7: Valeurs D'entrée Maximales Autorisées
Le modèle PeakTech 3442 est de construction identique au PeakTech 3441, mais ce modèle dispose d'une interface Bluetooth 4.0 pour la transmission sans fil des valeurs mesurées. 1.2 Valeurs d'entrée maximales autorisées... -
Page 8: Symboles Et Avis De Sécurité Sur L'appareil
Diode / continuité 1000V DC/ACeff Capacité 1000V DC/ACeff Fréquence 1000V DC/ACeff Température 1000V DC/ACeff Protection contre les surtensions : 8kV crête selon EN 61010 1.3 Symboles et avis de sécurité sur l'appareil L'unité est testée par TÜV/GS ; TÜV-Rheinland. Attention ! Lisez la ou les sections pertinentes du mode d'emploi. - Page 9 Attention ! Source possible de danger. Il est essentiel de respecter les consignes de sécurité. Le non-respect de cette consigne peut entraîner des blessures ou la mort et/ou endommager l'appareil. 2. les commandes et les connexions de l'appareil...
- Page 10 1. Ecran TFT/LCD avec un affichage de 60.000 max. 2. Bouton RANGE : Passer à la sélection manuelle de la gamme 3. Touche HIRES / Rétroéclairage : Pour changer la résolution de l'écran et allumer le rétroéclairage. 4. Bouton MODE : Commutation des fonctions de mesure. Maintenez cette touche enfoncée pour activer l'interface Bluetooth (P3442 uniquement).
-
Page 11: Préparation De L'opération De Mesure
3. instructions pour la mise en service de l'appareil Attention ! Effectuez des mesures sur des circuits à haute tension (CA et CC) avec une extrême prudence et uniquement en respectant les règles de sécurité en vigueur. Éteignez toujours l'appareil lorsque vous avez fini de mesurer. -
Page 12: Passage De La Sélection Automatique À La Sélection Manuelle De La Gamme
3.2 Passage de la sélection automatique à la sélection manuelle de la gamme Lorsque l'appareil est allumé, la sélection automatique de la gamme est toujours activée. La sélection automatique de la gamme facilite les opérations de mesure et garantit des résultats de mesure optimaux. Pour passer à... - Page 13 Une pression sur la touche Hz%/∆REL permet de basculer Hz/REL entre la mesure de la tension, la mesure de la fréquence et l'affichage du rapport cyclique dans la plage de mesure de la tension alternative ou la plage de mesure de la fréquence.
-
Page 14: Description De L'affichage
4.2 Description de l'affichage Contrôle de continuité Test des diodes État de la batterie Nano (10-9) Micro (10-6) Milli (10-3) Ampère (courant) Kilo Farad (capacité) Mega ( Ohm (résistance) Acquisition de la valeur de pointe Hertz (fréquence) Volt (tension) Cycle de service Fonction de valeur relative Tension CA Sélection automatique de la gamme... -
Page 15: Fonctionnement Du Sélecteur Rotatif
4.3 Fonctionnement du sélecteur rotatif Sélectionnez une fonction de mesure primaire en tournant le commutateur rotatif sur l'une des fonctions possibles. Le compteur fournit un affichage standard (plage de mesure, unités de mesure et modificateurs) pour chaque fonction de mesure individuelle. Les options de touche sélectionnées ne sont pas transférées à... -
Page 16: Utilisation Des Prises D'entrée
4.4 Utilisation des prises d'entrée Pour toutes les fonctions, à l'exception de la fonction de mesure du courant, les bornes d'entrée V//CAP/Hz%/Temp et COM sont utilisées. Entrée pour un courant de 0 A à 10,00 A (surcharge de 20 VA pendant 30 secondes sous tension, 10 minutes hors tension) Entrée pour les mesures de courant... -
Page 17: Mode De Mesure
5. Mode de mesure 5.1.Mesure de la tension CC (V CC) 1. Sélecteur de fonction en position V 2. Connectez le fil de test rouge à l'entrée V//CAP/Hz%/Temp et le fil de test noir à l'entrée COM de l'appareil. 3. Appliquez des fils d'essai sur la source de tension à mesurer et lisez la valeur mesurée sur l'écran LCD de l'appareil. -
Page 18: Mesure De La Tension (Mv)
5.2 Mesure de la tension (mV) Attention ! Avant d'allumer ou d'éteindre le circuit de mesure, déconnectez les fils d'essai du circuit de mesure. Des courants ou des tensions d'appel élevés pourraient autrement endommager ou détruire l'appareil de mesure. Attention ! Valeurs fantômesDans les gammes de tension CC et CA faibles et si les entrées ne sont pas connectées et donc ouvertes, l'écran LCD affiche des valeurs dites... -
Page 19: Mesure De La Tension Ac (V Ac)
1. Sélecteur de fonction en position mV 2. Sélectionnez la fonction mV - ou mV~ à l'aide du bouton MODE. 3. Connectez le fil de test rouge à l'entrée V//CAP/Hz%/Temp et le fil de test noir à l'entrée COM de l'appareil. Appliquez des fils d'essai sur la source de tension à... - Page 20 Pour mesurer les tensions alternatives, procédez comme indiqué : Placez le sélecteur de fonction sur la position "V~". Fil d'essai rouge vers l'entrée V//CAP/Hz%/Temp et d'essai noir à l'entrée COM de l'appareil. de l'unité. 4. appliquer les fils d'essai sur la source de tension à mesurer. et lisez la valeur mesurée sur l'écran LCD de l'appareil.
-
Page 21: Mesure De La Fréquence / Cycle De Travail
5.4 Mesure de la fréquence / cycle de travail Procédez comme indiqué pour la mesure : Placez le sélecteur de fonction sur la position "Hz%". 2. Utilisez le bouton MODE pour passer de la fréquence (Hz) au rapport cyclique (%). 3. -
Page 22: Mesure De La Résistance
5.5 Mesure de la résistance Attention ! Après avoir commuté le multimètre sur la fonction de mesure de la résistance, ne connectez pas les fils d'essai connectés à une source de tension. N'effectuez des mesures de résistance que sur des circuits ou des composants hors tension et débranchez la fiche secteur de la prise. -
Page 23: Fonction De Test De Continuité
Procédez comme indiqué pour la mesure : Tournez le sélecteur de fonctions sur la position "Ω / CAP". 2. Connectez le fil d'essai rouge à l'entrée V//CAP/Hz%/Temp et à l'entrée de l'appareil. Connectez le fil de test noir à l'entrée COM. 3. - Page 24 Procédez comme indiqué pour la mesure : 1. Tournez le sélecteur de fonctions sur la position "Ω/ /CAP". 2. Appuyez sur le bouton MODE pour sélectionner la fonction de vérification de la continuité. 3. Connectez le fil de test rouge à l'entrée V//CAP/Hz%/Temp et le fil de test noir à...
-
Page 25: Fonction De Test Des Diodes
5.7 Fonction de test des diodes La fonction de test des diodes permet de déterminer l'utilité des diodes et d'autres éléments semi-conducteurs dans des circuits définis, ainsi que de déterminer la continuité (court-circuit) et la chute de tension dans le sens direct. Attention ! Avant de vérifier la diode, assurez-vous de mettre le composant ou le circuit hors tension ou de dessouder la diode du circuit. - Page 26 Procédez comme indiqué pour effectuer le test de la diode : Mettez le sélecteur de fonctions sur la position Ω/ /CAP. Faites passer l' appareil à la fonction de test des diodes en appuyant sur le bouton MODE. Le symbole " "...
-
Page 27: Mesure De La Capacité
5.8 Mesure de la capacité Attention ! N'effectuez des mesures de capacité que dans des circuits hors tension et veillez à décharger le condensateur avant de procéder à la mesure. Dessoudez le condensateur du circuit à mesurer. Effectuez la mesure comme décrit : 1. -
Page 28: Fonction De Mesure De La Température
4. Appliquez les fils d'essai sur le condensateur à mesurer (respectez la polarité !). 5. Lire la valeur mesurée sur l'écran LCD. 5.9 Fonction de mesure de la température Attention ! N'effectuez des mesures de température que sur des circuits ou des objets de mesure hors tension. - Page 29 Effectuez la mesure de la température comme décrit : 1. Placez le sélecteur de fonctions sur la position "TEMP °C/°F". 2. Appuyez sur le bouton MODE pour sélectionner °C ou °F. 3. Branchez l'adaptateur pour les mesures de température dans les prises d'entrée V//CAP/Hz%/Temp (+) et COM (-).
- Page 30 1. Tournez le sélecteur de fonction sur la position µA, mA ou 10A en fonction du courant à mesurer. 2. Faites passer l'appareil à la fonction de mesure du courant continu (DC " ") en appuyant sur le bouton MODE. Le symbole de fonction DC s'allume sur l'écran LCD.
-
Page 31: Mesure Du Courant Alternatif
4. Mettre hors tension le circuit à mesurer et l'"ouvrir" au point de mesure souhaité. Connectez les fils de test en série (faites attention à la bonne polarité !). 5. Appliquez une tension au circuit de mesure et lisez la valeur mesurée sur l'écran LCD de l'appareil. - Page 32 Attention ! Les mesures de courant dans la gamme 10A et µA/mA sont protégées contre les surintensités par des fusibles. Les fusibles défectueux doivent être remplacés par de nouveaux fusibles du même type pour la suite des mesures. La mesure du courant n'est plus possible lorsque les fusibles sont grillés.
-
Page 33: Mesure Du Pourcentage De 4 À 20Ma
5.12. Mesure du pourcentage de 4 à 20mA Les circuits avec 4-20 mA représentent un standard de transmission électrique analogique pour les instruments de mesure et de communication industriels. Dans un tel circuit, un niveau de 4 mA correspond à 0 % et un niveau de 20 mA correspond à 100 % du signal. -
Page 34: Remplacement Des Piles
6. remplacement des piles Remplacez les piles comme suit : Éteignez l'appareil et retirez tous les fils de test des prises d'entrée. les fils de test des prises d'entrée. Tournez la vis du compartiment des piles d'un demi-tour dans le sens inverse des aiguilles d'une montre pour fermer le compartiment des piles. -
Page 35: Remarques Sur La Loi Sur Les Batteries
6.1 Remarques sur la loi sur les batteries Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour le fonctionnement des télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à... -
Page 36: Remplacer Les Fusibles
7. remplacer les fusibles Attention ! Avant de retirer le couvercle du compartiment des piles pour remplacer les fusibles, débranchez les fils de test des entrées du multimètre et éteignez l'appareil. Remplacez le fusible défectueux uniquement par un fusible correspondant à la valeur d'origine. Pour remplacer le fusible, procédez comme indiqué... -
Page 37: Données Générales
8. données techniques 8.1 Données générales Afficher Écran LCD avec un affichage maximum de 59999. Protection contre les dans tous les domaines surcharges Plage de température de 5...40°C < 80 % RH fonctionnement Hauteur de travail < 2000 m max. Plage de température de -20...+60°C <... - Page 38 Taux de mesure 3 x par seconde, nominal Interface (P3442 Bluetooth 4.0 basse énergie uniquement) Fréquence - 2379~2496 MHz Puissance d'émission - 0 dB AC Real Effective Le terme signifie "Root-Mean- (True RMS) Square", représentant la méthode de calcul des valeurs de tension ou de courant.
-
Page 39: Spécifications (Hires)
également conforme aux normes UL 61010-1 2e édition (2004), CAN / CSA C22.2 No. 61010-1 2e édition (2004) et UL 61010B-2- 031, 1re édition (2003). Dimensions (L x H x P) 80 x 175 x 50 mm Poids 400 g 8.3 Spécifications (HiRes) Tension AC (ACV) Zone... - Page 40 Zone Résolution Précision 0,01 ± 2% + 9 pc. 0,0001k Résistance () 60 k 0,001 ± 1,2% + 5 pcs. 600 k 0,01 0,0001 M 60 M 0,001 M ± 2,0 % + 10 pc. * Lors de l'utilisation du mode relatif (REL∆) pour équilibrer la Offsets.
- Page 41 Fréquence (électronique) 60 Hz 0,001 Hz 600 Hz 0,01 Hz ± 1,0 % + 2 dgt. 6 kHz 0,0001 kHz 60 kHz 0,001 kHz 600 kHz 0,01 kHz 10 MHz 0,001 MHz Non spécifié Sensibilité : 2,0 Vrms minimum à un cycle d'utilisation de 20% à 80% et <100 kHz ;...
-
Page 42: Annexe 1 : Activation De L'interface Bluetooth
Appuyez sur le bouton Mode du P 3442 pendant environ 2 secondes pour activer l'interface Bluetooth. Téléchargez la "PeakTech Meter App" pour les appareils mobiles ou le logiciel Windows en conjonction avec l'adaptateur USB-Bluetooth populaire et recherchez le modèle approprié dans la sélection des appareils. - Page 43 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. © PeakTech® 07/2021 MP/EHR/MI/JTh/Lie PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398-80 +49-(0) 4102-97398-99 ...
