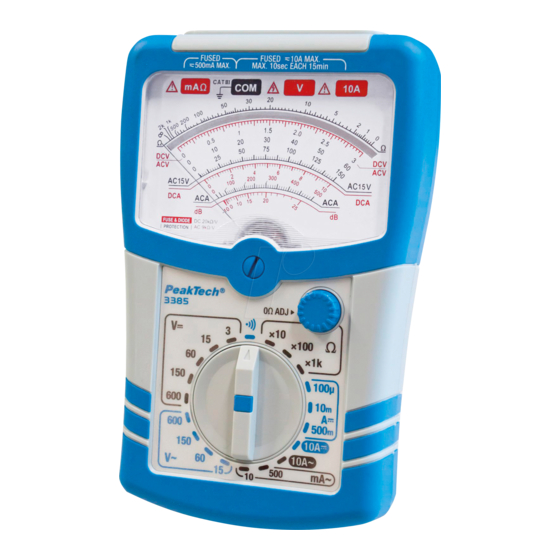

- Page 1 PeakTech® 3385 Manuel d'utilisation Multimètre analogique...
-
Page 2: Instructions De Sécurité
1. instructions de sécurité Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension III 600V ; degré de pollution 2. CAT I : Niveau de signal, télécommunications, équipement électronique avec de faibles surtensions transitoires. - Page 3 Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.). Ne pas dépasser la tension d'entrée maximale admissible de 600V DC ou 600V AC. Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil).
- Page 4 dénudés ou pliés. En cas de doute, n'effectuez pas de mesures. Utiliser uniquement des jeux de câbles de test de sécurité de 4 mm pour garantir le bon fonctionnement de l'appareil. N'effectuez les travaux de mesure que dans des vêtements secs et de préférence avec des chaussures en caoutchouc ou sur un tapis isolant.
-
Page 5: Manipulation Sûre Du Testeur
Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, retirez la batterie de son compartiment. Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs. appareil est destiné à une utilisation en intérieur uniquement. - Page 6 Lisez attentivement et jusqu'au bout le mode d'emploi. Les tensions et les courants entrant dans la plage de mesure de ce testeur peuvent être des sources de danger. Pour chaque mesure, il convient donc de respecter les sections pertinentes de ce mode d'emploi.
- Page 7 Si le testeur est connecté à un circuit à haute énergie et qu'il est réglé sur une plage de faible résistance, de courant ou de faible impédance, le circuit est pratiquement court-circuité. Des équipements spéciaux sont disponibles pour travailler sur ces circuits.
-
Page 8: Données Générales
Sélecteur de gamme : avec 20 possibilités de réglage, dans n'importe quel sens de rotation. "0" Ohm ADJ : Bouton de réglage du zéro (0 ) pour les mesures de résistance. Prise d'entrée "mA/". "Prise d'entrée "COM "Prise d'entrée "V "Prise d'entrée "10A 3. -
Page 9: Résistance
9 k /V Sensibilité : Réponse en fréquence : 50 Hz - 400 Hz 4.3 Courant continu Plages de mesure : 100 µA - 10 mA - 500 mA - 10 A Précision : 3% de la pleine échelle (100 µA - 10 mA - 500 5 % de la valeur finale (10 A) 4.4. - Page 10 Fonction Zone Échelle Multiplicateur Voltage DC 15 V 60 V 150 V 600 V Tension CA 15 V 60 V 150 V 600 V Courant continu 100 µA 10 mA 500 mA Courant alternatif 10 mA 500 mA 10 A Résistance x 10 x 100...
-
Page 11: Fonctionnement
Explication du multiplicateur dans le tableau : Si la gamme Rx10 de la fonction de mesure de la résistance est sélectionnée, l'échelle "A" est utilisée. Le résultat de la lecture est ensuite multiplié par 10 pour obtenir le résultat final. 5. -
Page 12: Mesure De La Résistance
plage de mesure la plus élevée, puis baissez-le si nécessaire. Connectez le fil d'essai noir au côté négatif ou le fil d'essai rouge au côté positif du circuit à mesurer. mettre sous tension l'alimentation du circuit à mesurer. Si l'aiguille dévie à gauche du zéro, il s'agit de la polarité opposée. - Page 13 Placez le sélecteur de gamme sur la gamme de résistance souhaitée. Connectez le fil de test noir à la prise COM ou le fil de test rouge à la prise mA/. pliez les extrémités des fils de test ensemble. Observez l'affichage de l'instrument.
- Page 14 diode. La différence entre les valeurs mesurées n'indique pas un fonctionnement défectueux du circuit de mesure de la résistance. 5.4 Mesure du courant continu Attention ! Ne connectez jamais les fils de test directement à une source de tension pour la mesure du courant, car cela pourrait endommager le testeur.
-
Page 15: Mesure Des Décibels
500 mA. De 500 mA à 10 A, utilisez la prise d'entrée 10 Placez le sélecteur de gamme sur la gamme de mesure de courant appropriée. L'alimentation étant coupée, débranchez le circuit à mesurer au point où le courant doit être mesuré. Connectez le testeur en série avec le circuit. -
Page 16: Entretien
Gamme ACV 60V : Ajouter 12dB à la valeur Gamme ACV 150V : Ajouter 20dB à la valeur Gamme ACV 600V : Ajouter 32dB à la valeur 6. entretien 6.1 Remplacement de la batterie Pour remplacer les piles, retirez la vis du compartiment des piles à... - Page 17 3. après avoir remplacé le fusible correspondant, replacez le couvercle du compartiment des piles et fixez-le avec les vis. 6.3 Manipulation Prenez l'habitude de vérifier deux fois la position de l'interrupteur avant de prendre une mesure. Si une tension est appliquée alors que le testeur est sur une plage de courant ou de résistance, l'appareil risque de brûler.
- Page 18 gratuitement après utilisation à l'adresse indiquée sur la dernière page ou nous être renvoyées par courrier suffisamment affranchi. piles contenant substances nocives sont marquées du symbole d'une poubelle barrée, semblable au symbole l'illustration gauche. Sous le symbole de la poubelle figure le nom chimique du polluant, par exemple "CD"...
- Page 19 PeakTech® 07/2021 Po./Ehr. PeakTech Prüf- und Messtechnik GmbH Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
