Procédez comme suit pour mesurer l'intensité électrique > 200 mA :
- Allumez le DMM en actionnant le bouton rotatif (4) puis sélectionnez
la plage de mesure « A ».
- D C affiche, sur l'indicateur, la fonction de mesure pour le courant
continu. SI vous souhaitez mesurer du courant alternatif, appuyez
une fois brièvement sur la touche « SELECT », l'affichage passe sur
« CA » et « TRMS » apparaît pur la mesure de la valeur effective
réelle. Un autre appui commute sur « CC », etc.
- E nfichez le câble de mesure rouge dans la prise de mesure 10A (5)
et le câble noir dans la prise de mesure COM (6).

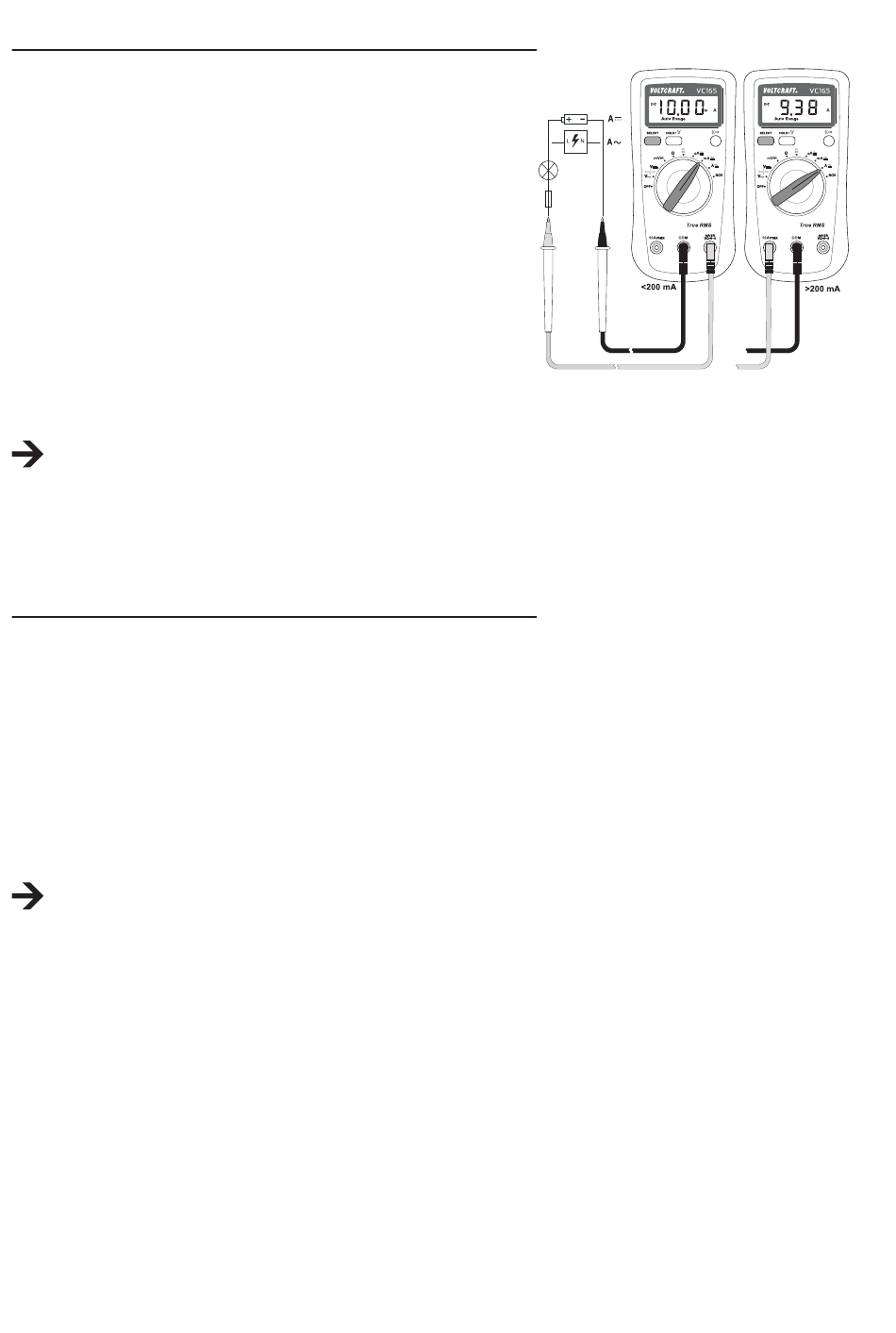

- Connectez en série les deux pointes de mesure à l'objet à mesurer.
La pointe de mesure rouge correspond au pôle plus et la pointe de
mesure noire au pôle moins. Allumez le circuit électrique de mesure.
- La valeur mesurée est indiquée à l'écran.
Dès qu'un moins « - » précède la valeur mesurée du courant continu, le sens du courant est inversé (ou les
câbles de mesure sont inversés).
- A la fin de la mesure, mettez le circuit de mesure hors tension et enlevez les pointes de mesure de l'objet à
mesurer. Éteignez l'appareil. Tournez le bouton rotatif en position « OFF ».
Procédez comme suit pour mesurer l'intensité électrique < 200 mA :
- Allumez le DMM en actionnant le bouton rotatif (4) puis sélectionnez la plage de mesure « mA/µA ».
- C C affiche, sur l'indicateur, la fonction de mesure pour le courant continu. SI vous souhaitez mesurer du courant
alternatif, appuyez une fois brièvement sur la touche « SELECT », l'affichage passe sur « CA » et « TRMS »
apparaît pur la mesure de la valeur effective réelle. Un autre appui commute sur « CC », etc.
- E nfichez le câble de mesure rouge dans la douille de mesure mA (7) et le câble noir dans la douille COM (6).
- Connectez en série les deux pointes de mesure à l'objet à mesurer. La pointe de mesure rouge correspond au
pôle plus et la pointe de mesure noire au pôle moins. Allumez le circuit électrique de mesure.
- La valeur mesurée est indiquée à l'écran.
Dès qu'un moins « - » précède la valeur mesurée du courant continu, le sens du courant est inversé (ou les
câbles de mesure sont inversés).
- A la fin de la mesure, mettez le circuit de mesure hors tension et enlevez les pointes de mesure de l'objet à
mesurer. Éteignez l'appareil. Tournez le bouton rotatif en position « OFF ».
