FUNZIONAMENTO
IT
FUNZIONAMENTO REMOTO
L'unità che opera in modo remoto opera sempre anche in modo locale, occorre posizionare il Dip-switch 4 = On (può
ricevere i comandi sia tramite la comunicazione seriale ModBus che tramite i comandi sugli ingressi).
Due rotary-switch permettono di selezionare l'indirizzo del modulo, da 0 a 99 ( max 99 moduli), nel sistema dove siano
presenti più moduli, necessita che gli indirizzi siano univoci. La connessione deve avvenire con cavo adatto, di buona
qualità, di tipo twistato, con schermo.
Per equilibrare la linea di trasmissione e permettere una corretta trasmissione, occorre inserire nel modulo più lontano dal
master, il carico di terminazione, tramite l'apposito Dip-switch (TLine).

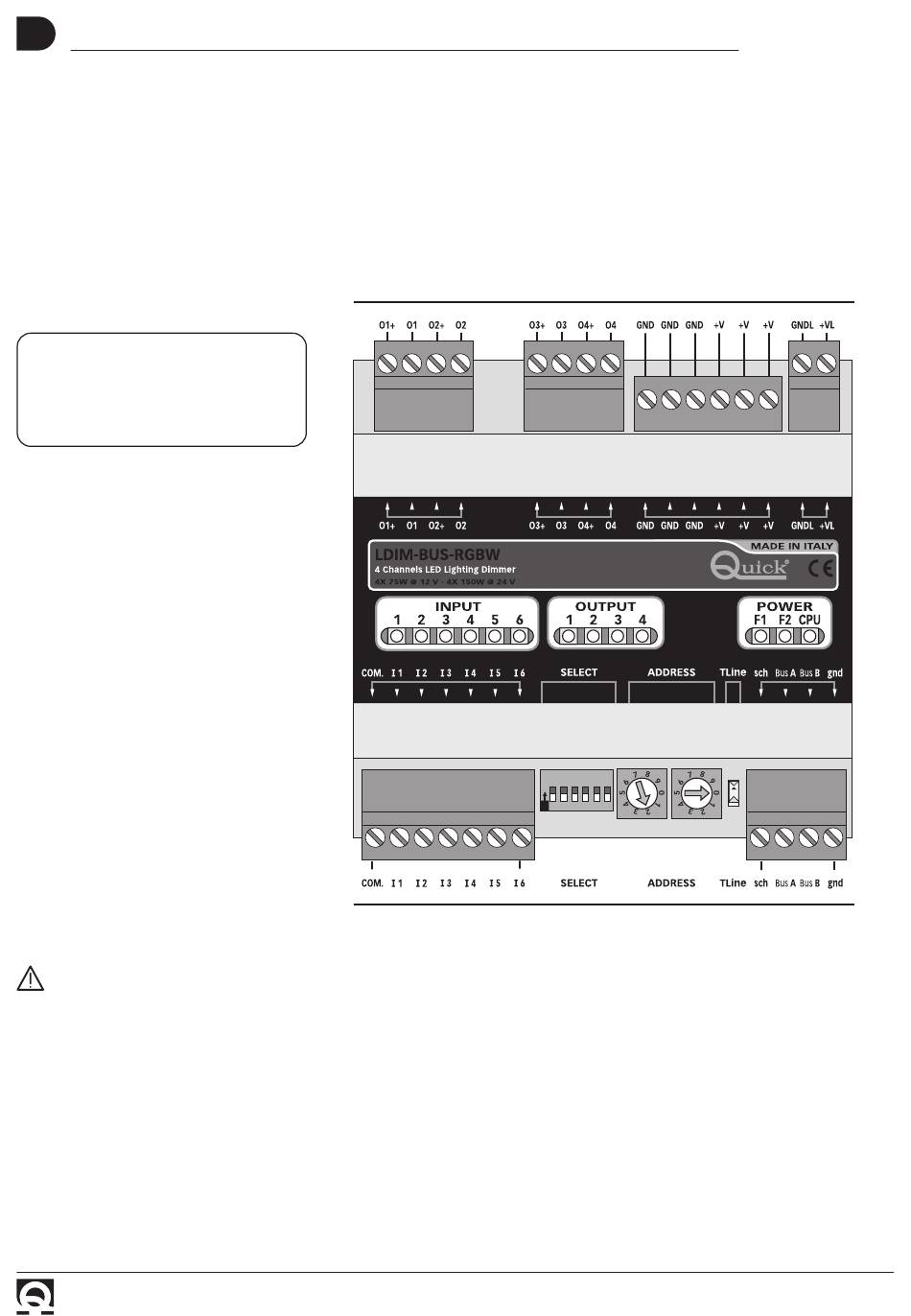

CONNESSIONI
Le connessioni avvengono
tramite morsetti sezionabili,
tranne che per l'alimentazione
di potenza.
NON EFFETTUARE MAI LE CONNESSIONI DEI LED DIRETTAMENTE SUI POLI DELL'ALIMENTAZIONE.
Le connessioni dei LED devono essere effettuate esclusivamente sugli appositi morsetti, pena la mancanza
di protezione sulle uscite con possibilità di rottura dell'apperecchiatura.
Impianto, morsetti e cavi
Il cablaggio dell'apparecchio, date le alte correnti in gioco, necessita di alcune prescrizioni:
la lunghezza max dei cavi utilizzati per la parte di potenza non deve superare i 20mt.
• Alimentazione logica: morsettiera a 2 poli per cavo 1,5mm
• Alimentazione di potenza Led: morsettiera a 6 poli per cavo 2,5mm
• Uscite dimmer: due morsettiere da 4 per cavo 2,5mm
• Ingressi: morsettiera a 7 poli per cavo 1,5mm
• Comunicazione RS485 Mod-bus: morsettiera a 4 poli per cavo 1mm
USCITE 1 e 2 USCITE 3 e 4
LDIM-BUS-RGBW
INGRESSI
(+VL , GNDL)
2
2
(O1+, O1, ..... O4+, O4)
2
(Com, I1, .... I6 )
2
6
ALIM
O
N 1 2 3 4 5 6
Funzion. Indirizzo TLine
(+V, +V, +V, GND, GND, GND)
(Sch, BusA, BusB, Gnd).
2
DIMMER RGBW - REV005A
Led ALIM Log
ON
ModBus
