DIMMER RGBW - REV005A

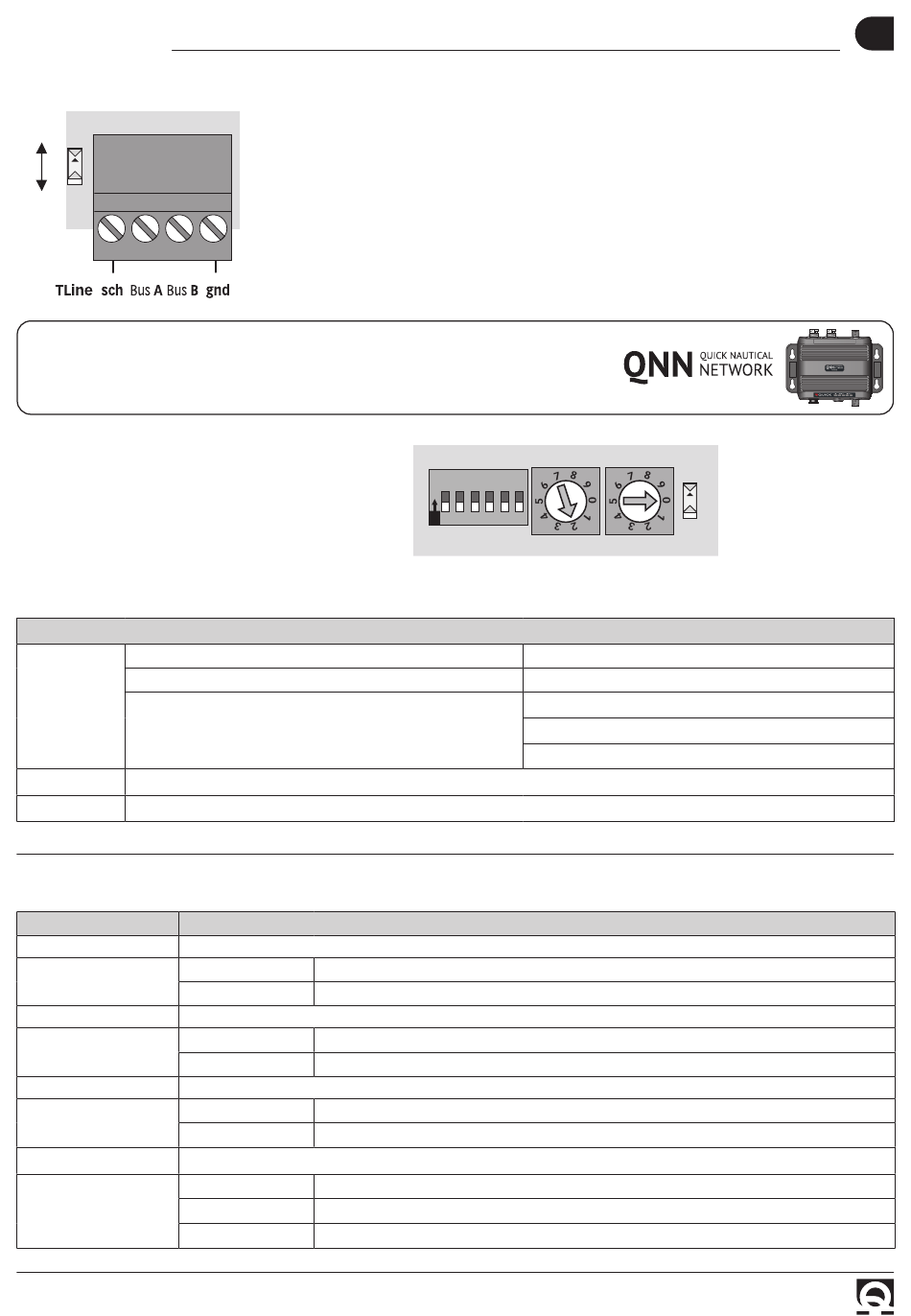

Verkabelung serielles Kommunikationskabel
on
ON
off
F
Anzeige zum Anschluss des LDIM BUS RGBW an das Gerät QNN Quick
finden Sie im Anschlussplan auf Seite 34.
Funktionsauswahl
Die Funktionsauswahl erfolgt über die Dip-Schalter
Dip-Schalter mit 6 Positionen zum Einstellen des Betriebsmodus
Dip 1-3 = nicht aktiv (anderen Funktionen vorbehalten)
Dip 4 = Modi ferngesteuerte / vor Ort
SELECT
Dip 5 und 6 = Art des Lichtes:
Drehschalter zum Einstellen der Adresse der Vorrichtung (Adresse mit max. 99 Geräten)
ADDRESS
TLine
Dip-Schalter zum Anschluss der Last der Kommunikationslinie in ferngesteuertem Modus (letzte Vorrichtung)
ANZEIGEN
ANZEIGEN
DIAGNOSTIK
LED-EINGÄNGE
ZUSTAND
On
A. 4+2
Off
LED-AUSGÄNGE
ZUSTAND
On oder Off
A. 4
Blinkend
LED STATUS
POWER in - F1 und F2
On
A. 2
Off
LED STATUS
BETRIEB CPU (READY)
Blinkend
A. 1
Off
On
QUICK SPA
Utilizzare un cavo di buona qualità adatto per la comunicazione seriale, twistato e
schermato. Rispettare la connessione dei segnali secondo le indicazione di cui sopra.
AN DEM LETZTEN MODUL DES NETZES EINE ENDUNG DER LINIE AUSFÜHRUNG,
INDEM DER DIP-SCHALTER TLINE AUF "ON" GEBRACHT WIRD:
O
N
1 2 3 4 5 6
SELECT
Aktiv
Nicht aktiv
Ausgang
Schutzausgang für Stromüberlast oder Kurzschluss
Leistungsversorgung vorhanden
Leistungsversorgung nicht vorhanden oder Schmelzsicherung defekt
CPU aktiv und Versorgung vorhanden
Versorgung unterbrochen oder CPU blockiert
CPU blockiert
25
BETRIEB / ANZEIGEN
®
ON
ADDRESS TLine
Off = ferngesteuerte / On = ferngesteuerte und vor Ort
5 und 6 Off = Monochromatischem Licht
5 On und 6 Off = Dynamisches weißes Licht
5 Off und 6 On = RGBW-Licht
DE
