Fonctionnement / Signalisations - Quick RGBW Manuel D'installation Et D'emploi

DIMMER RGBW - REV005A

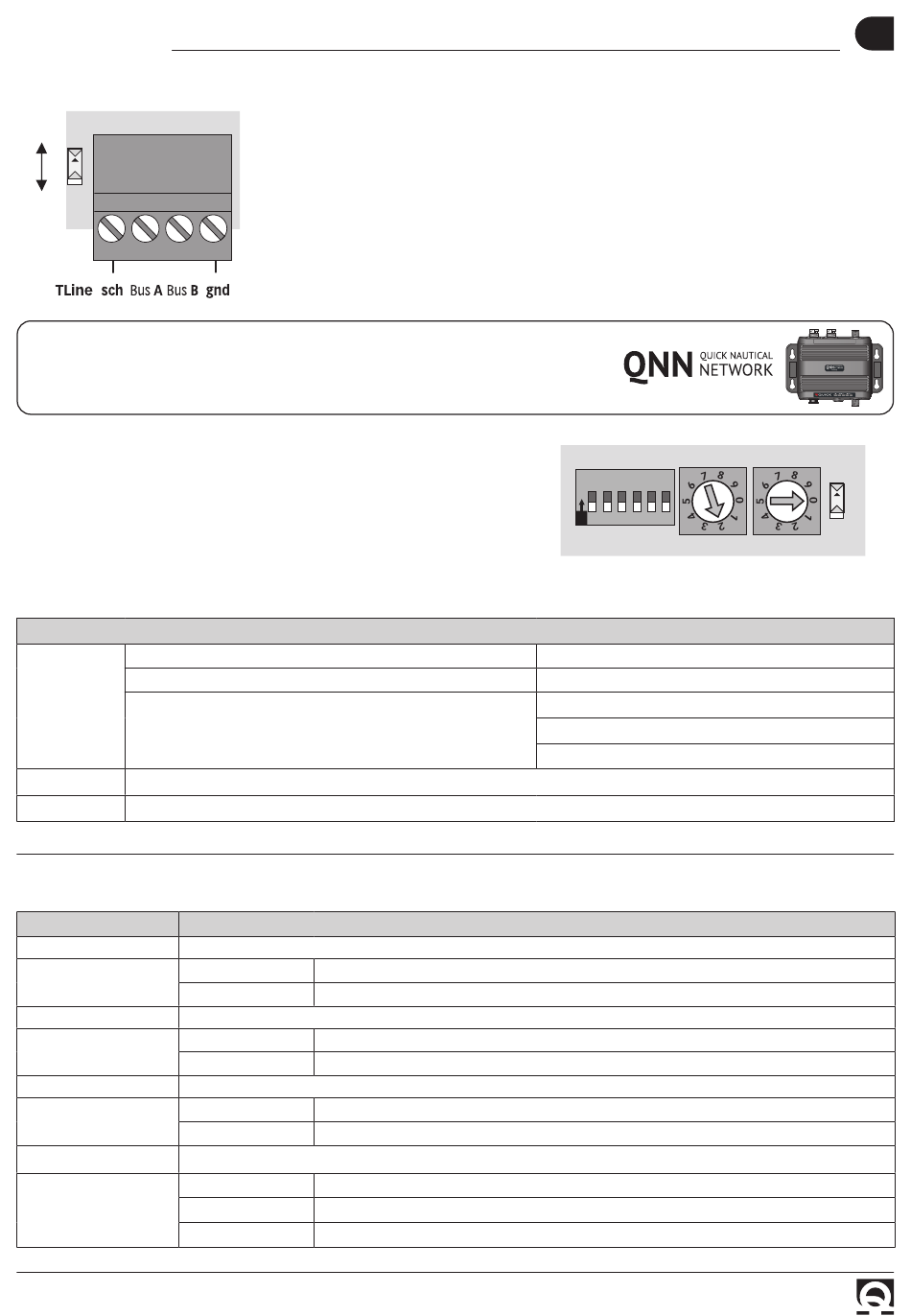

Câblage câbles de communication en série
on
ON
off
F
Pour connecter le variateur LDIM BUS RGBW au dispositif QNN Quick
se référer au schéma de connexion à la page 34.
Sélections
la sélection du mode de fonctionnement se produit avec les Dip-switch
Dip-switch à 6 positions pour configurer le mode de fonctionnement
Dip 1-3 = non actif (réservé à d'autres fonctions)
Dip 4 = mode local / À distance
SELECT
Dip 5 et 6 = type lumière:
Rotary Switch pour configurer l'adresse de l'appareil (adresse Max 99 appareils)
ADDRESS
TLine Dip-switch pour brancher la charge ligne de communication en mode à distance (dernière appareil)
SIGNALISATIONS
SIGNALISATIONS DIAGNOSTIC
LED ENTRÈE ÉTAT
On
n. 4+2
Off
LED SORTIE ÉTAT
On o Off
n. 4
Clignotante
LED ÉTAT POWER IN - F1 et F2
On
n. 2
Off
LED ÉTAT ACTIVITÉ DE LA CPU (READY)
Clignotante
n. 1 Off
On
QUICK SPA

FONCTIONNEMENT / SIGNALISATIONS

Utiliser un câble de bonne qualité adapté à la communication en série, twisté et
blindé. Respecter la connexion des signaux en fonction des indications décrites
ci-dessus.
Dans le dernier module du réseau, effectuer la terminaison de la ligne en
plaçant sur "on" le DIP-SWITCH Tline.
Actif
Non actif
Sortie
Sortie en protection pour surintensité ou court-circuit
Présence alimentation puissance
Absence alimentation de puissance ou fusible endommagé
CPU active et présence alimentation
Manque alimentation ou CPU bloqué
CPU bloqué
19
,
®
O
N 1 2 3 4 5 6
SELECT ADDRESS TLine
Off = local / On = local et à distance
5 et 6 Off = lumière monochromatique
5 On et 6 Off = lumière blanc dynamique
5 Off et 6 On = lumière RGBW
FR
ON
