FUNCIONAMIENTO
ES
FUNCIONAMIENTO REMOTO
La unidad que funciona en modo remoto, funciona también siempre en modo local. Hay que posicionar el Dip-switch 4 =
On (puede recibir los comandos a través de la comunicación en serie ModBus o a través de los comandos de los ingresos).
Dos interruptores Rotary permiten seleccionar la dirección del módulo de 0 a 99 (máx. de 99 módulos); en el sistema
donde existen más módulos es necesario que las direcciones sean inequívocas. La conexión debe realizarse con el cable
adecuado, de buena calidad, torcido, con blindaje.
Para equilibrar la línea de transmisión y permitir una correcta transmisión, es necesario introducir en el módulo más lejano
del master, la carga de terminación a través del Dip-switch correcto (Tline).

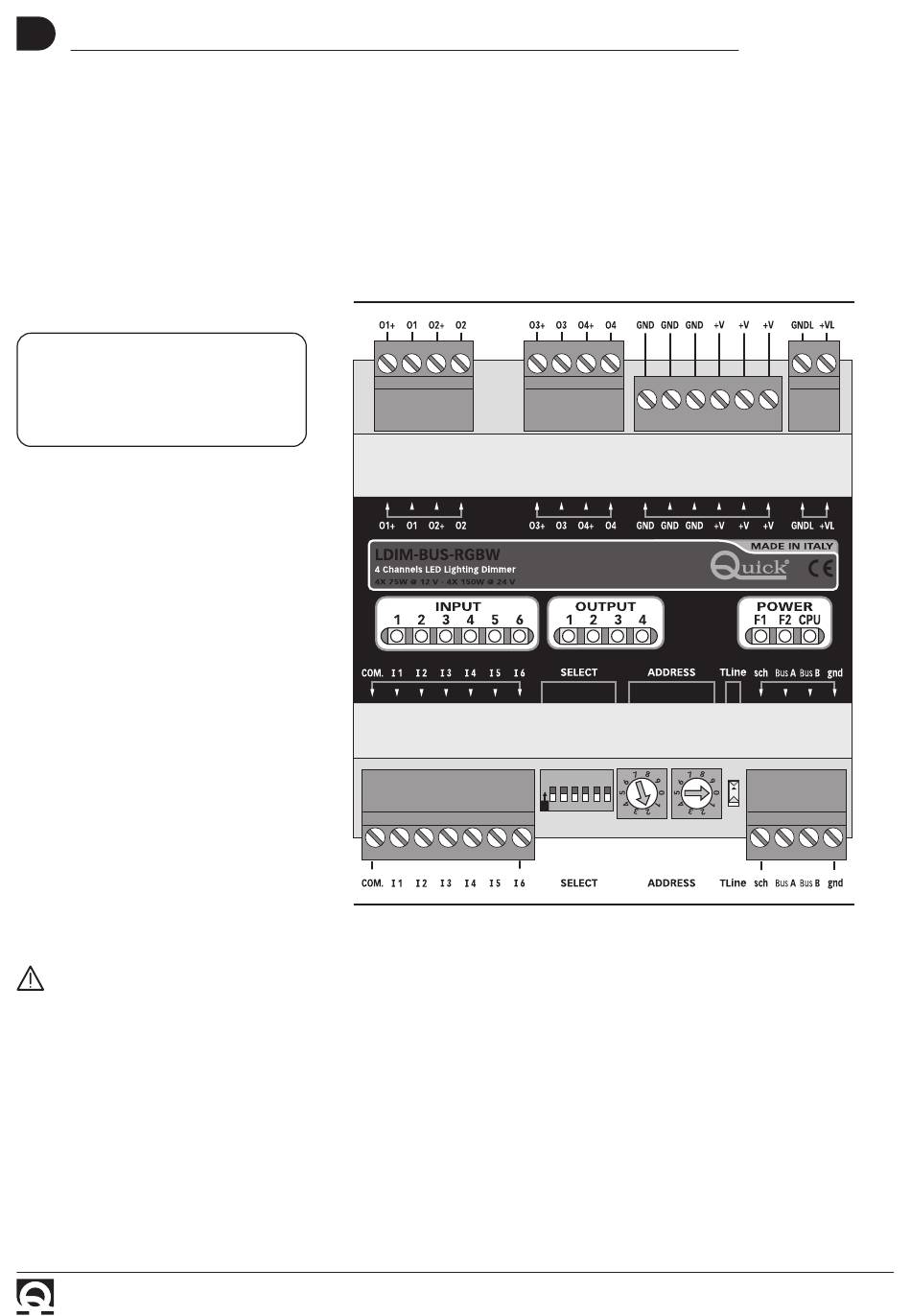

CONEXIÓN
Las conexiones se realizan a
través de bornes seccionables,
excepto para la alimentación
de potencia.
NO CONECTE NUNCA DIRECTAMENTE LOS LED A LOS POLOS DE LA ALIMENTACIÓN.
Los Led deben conectarse exclusivamente en los bornes adecuados, si no la consecuencia sería la falta
de protección en las salidas con posibilidad de que se rompa el equipo.
Instalación, bornes y cables
El cableado del aparato, debido a las altas corrientes en juego, necesita algunos requisitos:
la longitud máxima de los cables utilizados para la parte de potencia no debe superar los 20 m.
• Alimentación lógica: placa de bornes a 2 polos por cable de 1,5mm
• Alimentación de potencia Led: placa de bornes a 6 polos por cable de 2,5mm
• Salidas dimmer: dos placas de bornes para 4 por cable de 2,5mm
• Ingresos: placa de bornes a 7 polos por cable de 1,5mm
• Comunicación RS485 Mod-bus: placa de bornes a 4 polos por cable de 1mm
SALIDAS 1 y 2 SALIDAS 3 y 4
LDIM-BUS-RGBW
INGRESOS
(+VL , GNDL)
2
(O1+, O1, ..... O4+, O4)
2
(Com, I1, .... I6 )
2
30
Led
ALIM
O
N 1 2 3 4 5 6
Funcion. Address TLine
(+V, +V, +V, GND, GND, GND)
2
(Sch, BusA, BusB, Gnd).
2
DIMMER RGBW - REV005A
ALIM Log
ON
ModBus
QUICK SPA
