FONCTIONNEMENT
FR
FONCTIONNEMENT À DISTANCE
L'unité qui agit à distance agit toujours aussi en mode local, il faut placer le Dip-switch 4= On (Il peut recevoir les com-
mandes soit par la communication en série ModBus soit par les commandes sur les entrées).
Deux rotary-switch permettent de sélectionner l'adresse du module, de 0 à 99 (max 99 modules) dans le système où plus
de modules sont présents, il est nécessaire que les adresses soient univoques. La connexion doit être effectuée avec un
câble adapté, de bonne qualité, de type twisté, avec écran.
Pour équilibrer la ligne de transmission et permettre une transmission correcte, il faut insérer dans le module le plus éloi-
gné du master, la charge de terminaison, par l'intermédiaire du Dip-switch (TLine) approprié.
CONNEXIONS
Les connexions se
produisent grâce aux bornes
sectionnables, sauf pour
l'alimentation de puissance.
NE JAMAIS EFFECTUER LES CONNEXIONS DES LED DIRECTEMENT SUR LES PÔLES D'ALIMENTATION.
Les connexions des LED doivent exclusivement être effectuées sur les bornes appropriées, sous peine du
manque de protection sur les sorties avec possibilité de rupture de l'appareil.
Installation, bornes et câbles
Le câblage de l'appareil, étant donné le haut courant en jeu, nécessite quelques prescriptions:
la longueur max des câbles utilisés pour la partie de puissance ne doit pas dépasser 20mt.
• Alimentation logique: barrette à bornes à 2 pôles pour câble 1,5mm
• Alimentation de puissance Led: barrette à bornes à 6 pôles pour câble 2,5mm
• Sortie variateur: deux barrettes à bornes de 4 pôles pour câble 2,5mm
• Entrées: barrette à bornes à 7 pôles pour câble 1,5mm
• Communication RS485 Mod-bus: barrette à bornes à 4 pôles pour câble 1mm
SORTIES 1 et 2 SORTIES 3 et 4

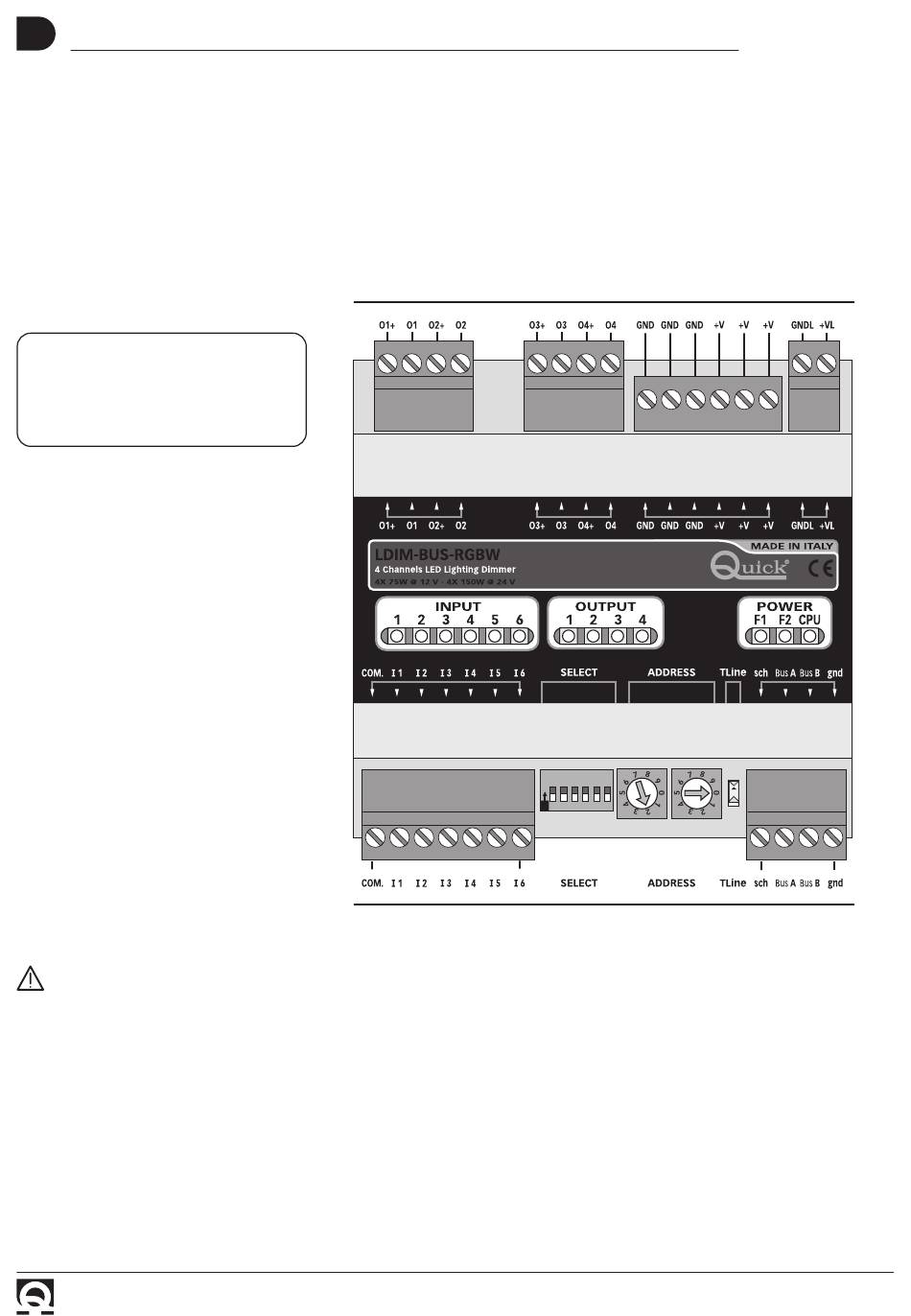

LDIM-BUS-RGBW
ENTREES
2
(Com, I1, .... I6 )
2
18
ALIM
O
N 1 2 3 4 5 6
Fonction. Adresse TLine
(+VL , GNDL)
(+V, +V, +V, GND, GND, GND)
2
(O1+, O1, ..... O4+, O4)
2
(Sch, BusA, BusB, Gnd).
2
DIMMER RGBW - REV005A
Led ALIM Log
ON
ModBus
QUICK SPA
