BETRIEB
DE
FERNGESTEUERTE FUNKTION
Einheiten mit ferngesteuerter Funktion verfügen auch immer über eine Funktionssteuerung vor Ort, wofür Dip-
Schalter 4 = On (kann Steuerbefehle sowohl über serielle Kommunikation ModBus als auch über Eingänge erhalten).
Zwei Drehschalter erlauben die Wahl der Moduladresse von 0 bis 99 (max. 99 Module) bei Systemen, die mehrere Module
aufweisen. Die Adressen müssen eindeutig sein. Der Anschluss muss über ein geeignetes verdrilltes Kabel von guter Qualität
mit Abschirmung verwenden.
Um die Übertragungslinie auszugleichen und eine ordnungsgemäße Übertragung zu erlauben, muss für das Modul, welches am
weitestens vom Master entfernt liegt, die Last der Klemme über den entsprechenden Dip-Schalter (TLine) eingestellt werden.

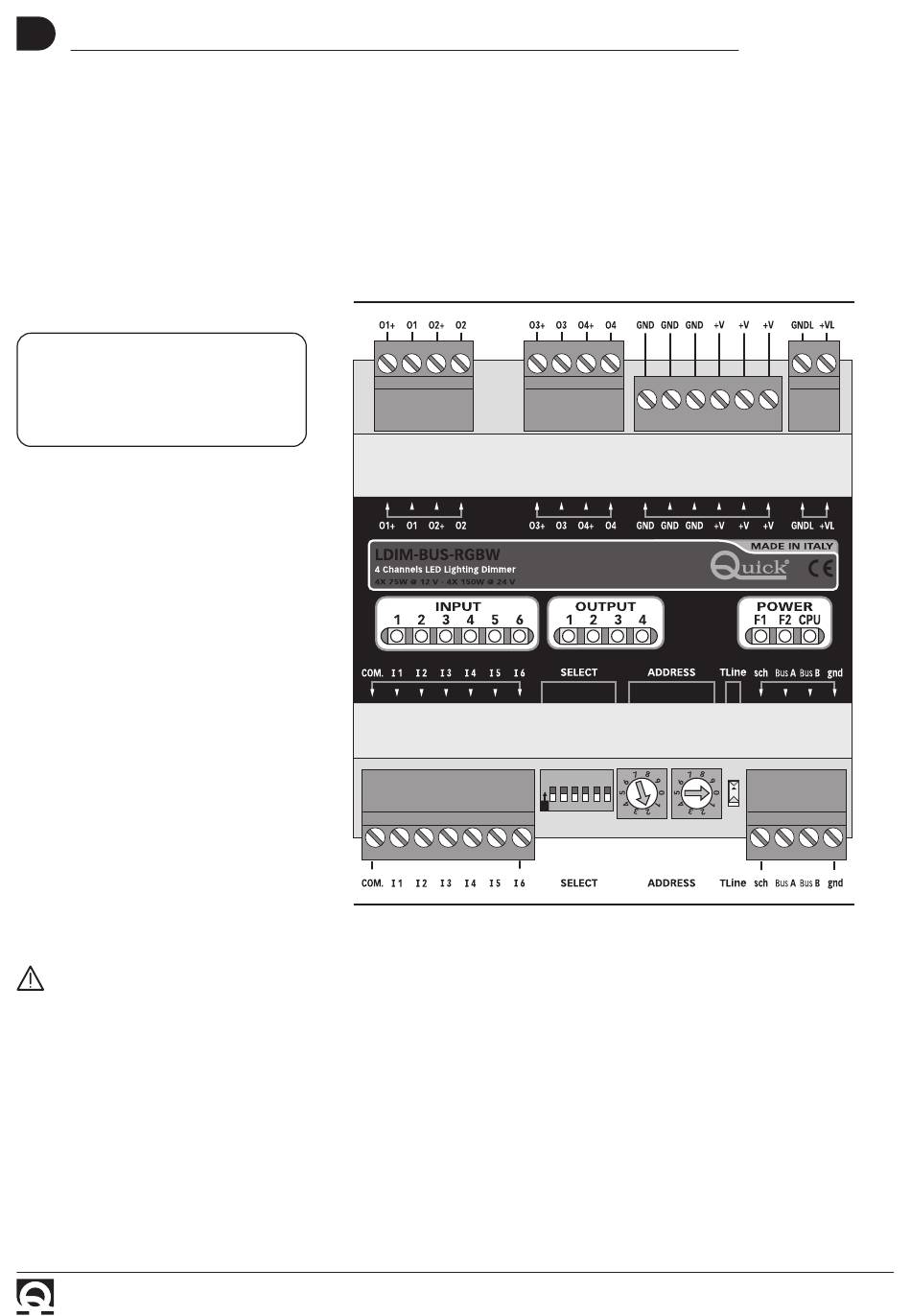

ANSCHLÜSSE
Die Anschlüsse erfolgen über
wählbare Anschlussklemmen,
außer die Stromversorgung
DIE LED-LEUCHTEN DÜRFEN NIEMALS DIREKT ÜBER DIE VERSORGUNGSPOLE ANGESCHLOSSEN WERDEN.
Die Anschluss der LED-Leuchte darf ausschließlich an den entsprechenden Klemmen erfolgen. Wird das
nicht beachtet sind die Ausgänge nicht geschützt, was Schäden an der Vorrichtung verursachen kann.
Anlage, Klemmen und Kabel
Für die Verkabelung der Vorrichtung sind aufgrund des eingesetzten Starkstroms einige Vorschriften notwendig:
Max. Länge der verwendeten Kabel der Leistung darf nicht mehr als 20 m betragen.
• Versorgung Logik: Klemmleiste mit 2 Polen mit Kabel 1,5mm
• Leistungsversorgung der LEDs: Klemmleiste mit 6 Polen mit Kabel 2,5mm
• Ausgänge Dimmer: zwei Klemmleisten mit 4 für Kabel 2,5mm
• Eingänge: Klemmleiste mit 7 Polen mit Kabel 1,5mm
• Kommunikation RS485 Modbus: Klemmleiste mit 4 Polen mit Kabel 1mm
AUSGANG 1 und 2 AUSGANG 3 e 4
LDIM-BUS-RGBW
EINGÄNGE
(+VL , GNDL)
2
(O1+, O1, ..... O4+, O4)
2
(Com, I1, .... I6 )
2
24
ALIM Led
O
N 1 2 3 4 5 6
Betrieb Adresse TLine
(+V, +V, +V, GND, GND, GND)
2
(Sch, BusA, BusB, Gnd).
2
DIMMER RGBW - REV005A
ALIM Log
ON
ModBus
