DIMMER RGBW - REV005A

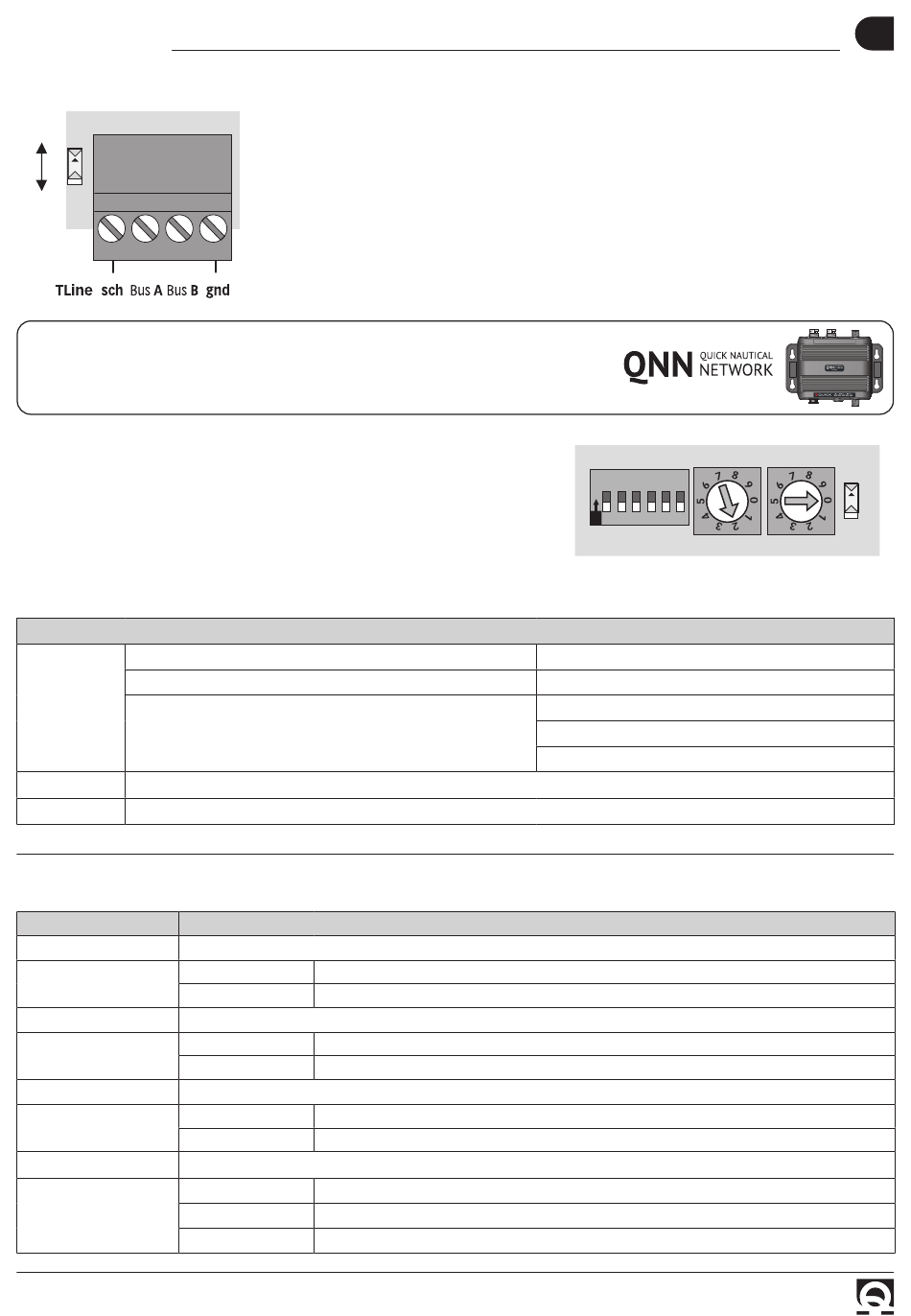

Cableado de cables de comunicación en serie
on
ON
off
F
Para conectar el dimmer LDIM BUS RGBW al dispositivo QNN Quick
referirse al esquema de conexión a pagina 34.
Selecciones
La selección del modo de funcionamiento se hace a través de los Dip-switch
Dip-switch de 6 posiciones para configurar el modo de funcionamiento
Dip 1-3 = no activo (reservado para otras funciones)
Dip 4 = modo local/remoto
SELECT
Dip 5 y 6 = tipo de luz:
ADDRESS Interruptor Rotary para configurar la dirección del equipo (dirección máxima 99 aparatos)
TLine Dip-switch para conectar la carga de la línea de comunicación en la modalidad remota (último equipo)
SEÑALIZACIONES
SEÑALIZACIONES DIAGNÓSTICO
INGRESOS LED ESTADO
On
n° 4+2
Off
SALIDAS LED ESTADO
On o Off
n° 4
Intermitente
ESTADO LED POWER in - F1 y F2
On
n° 2
Off
ESTADO LED ACTIVIDAD del CPU (READY)
Intermitente
n° 1 Off
On
QUICK SPA
FUNCIONAMIENTO / SEÑALIZACIONES
Utilice un cable de buena calidad, adecuado para la comunicación en serie, torcido y
con blindaje. Respete la conexión de las señales según las indicaciones sobre estas.
En el último módulo de la red, realice la terminación de la línea colocando en
"on" el DIP-SWITCH Tline.
Activo
no activo
Salida
Salida en protección para sobreintensidad o corto circuito
Presencia de alimentación de potencia
Ausencia de alimentación de potencia o fusible averiado
CPU activo y presencia de alimentación
Falta de alimentación o CPU bloqueado
CPU bloqueado
31
,
®
O
N 1 2 3 4 5 6
SELECT ADDRESS TLine
Off = local / On = local y remoto
5 y 6 Off = luz monocolor
5 On y 6 Off = luz blanco dinámico
5 Off y 6 On = luz RGBW
ES
ON
