Quick RGBW Manuel D'installation Et D'emploi page 34

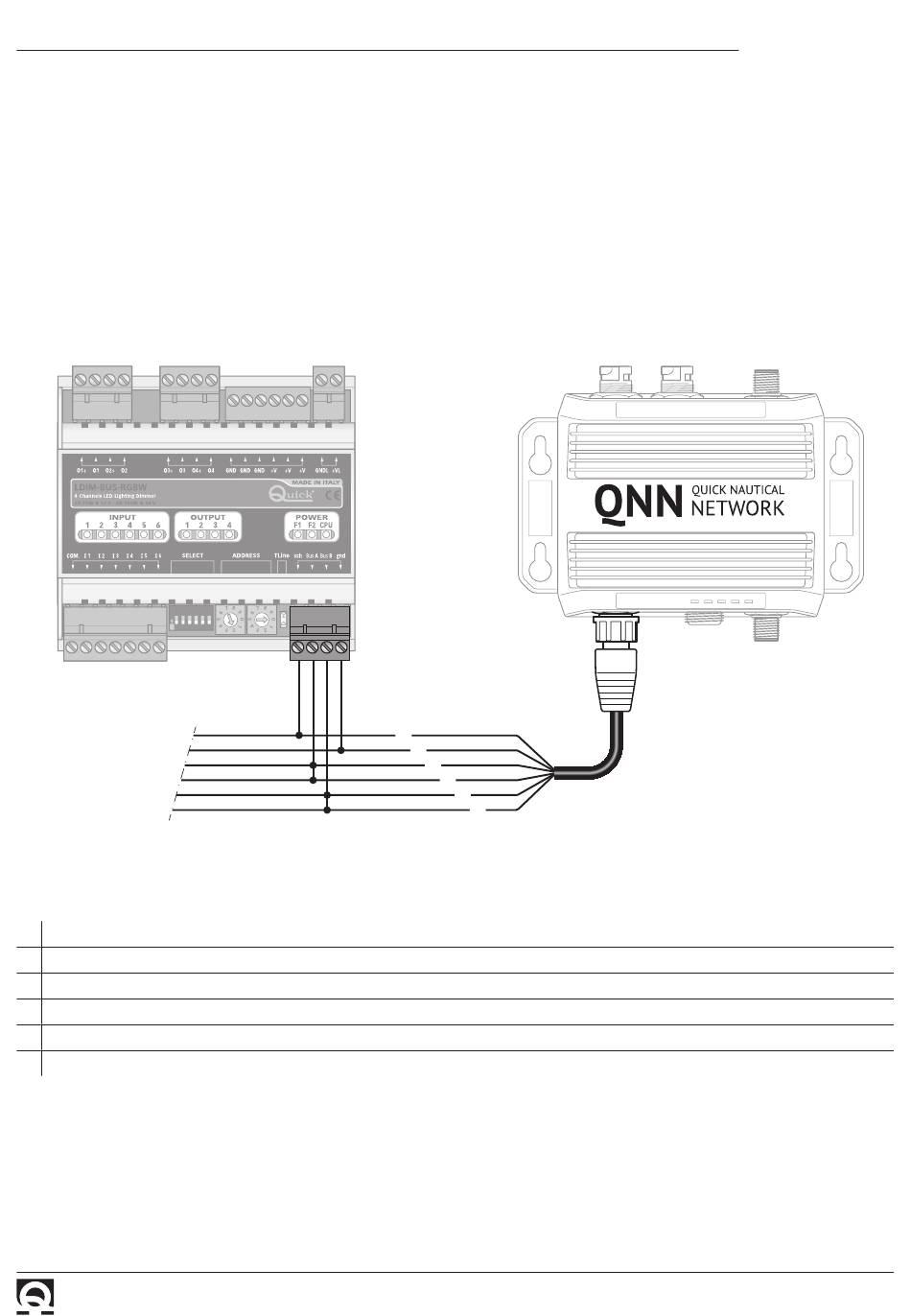

SCHEMA DI COLLEGAMENTO CON DISPOSITIVO QUICK
CONNECTION DIAGRAM WITH QUICK
ANSCHLUSSPLAN MIT QUICK
LDIM-BUS-RGBW
O
N 1 2 3 4 5 6
• FINO A 20 DIMMER
LDIM BUS RGBW
• UP TO 20 LDIM BUS RGBW
DIMMERS
• JUSQU'À 20 VARIATEURS
LDIM BUS RGBW
• BIS ZU 20 LDIM BUS
RGBW-DIMMER
• HASTA 20 DIMMER
LDIM BUS RGBW
1
SCHERMATURA SENZA GUAINA / SHIELDING WITHOUT SHEATH / BLINDAGE SANS GAINE / ABSCHIRMUNG OHNE HÜLLE / BLINDAJE SIN VAINA
2
GND 1 VERDE CHIARO / LIGHT GREEN / VERT CLAIR / HELLGRÜN / VERDE CLARO
3
TX+ 1 MARRONE / BROWN / MARRON / BRAUN / MARRÓN
4 RX+ 1 BIANCO / WHITE / BLANC / WEISS / BLANCO
5 TX- 1 BLU / BLUE / BLEU / BLAU / AZUL
6 RX- 1 VERDE / GREEN / VERT / GRÜN / VERDE
QNN DEVICE - SCHÉMA DE CONNEXION AVEC LE DISPOSITIF QUICK
®
QNN GERÄT - DIAGRAMA DE CONEXIÓN CON DISPOSITIVO QUICK
®
ON
1
2
QNN
®
PWR/SER
3
4
5
6
34
DIMMER RGBW - REV005A
QNN
®
QNN
®
QUICK SPA
