Liens rapides

Changer le mode Pilote automatique
3 SEC
Symbole mode
Mode/Fonctions
S
Standby
A
Auto (Compas)
W
Vent
N
Navigation
ND
NoDrift (Sans dérive)
NFU
Non Follow Up (Barre motorisée)
Virement de bord et empannage en mode vent
Pour virer de bord ou empanner en mode vent appuyer simultanément sur les deux touches 1°
de la Commande Pilote Automatique OP10.
1
1
Type Bateau:
• Déplacement
• Hors Bord
• Planant
Type Bateau:
• Voilier

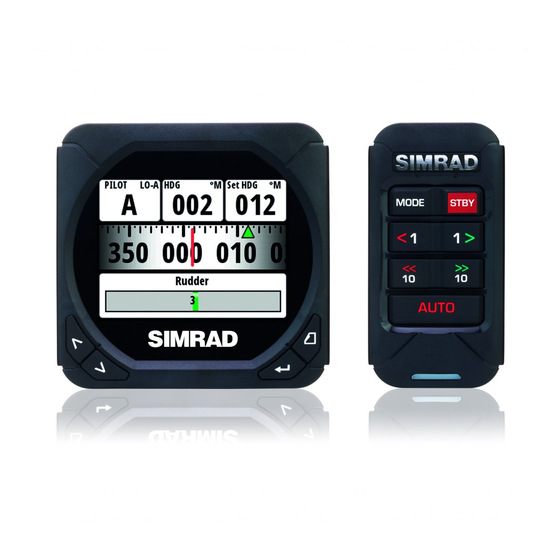

Afficheur IS40 & Commande Pilote Automatique OP10
Guide rapide
Clavier Afficheur IS40
Menu/Entrer/Eclairage : Utilisé pour accéder au menu principal, aux sous menus et
pour valider les choix. Appuyer et maintenir la touche pendant 3 secondes pour régler
l'éclairage écran.
Page : Fait défiler les huit pages écran pré programmées et permet le retour au
niveau inférieur dans les menus. Note : Les huit pages pré programmées peuvent être
personnalisées pour afficher les données souhaitées.
Touches directionnelles : Navigation dans les menus / modifications des paramètres.
Clavier Commande Pilote Automatique OP10
Change le mode pilote automatique. En mode Auto, une pression sur la touche Mode :
1) Lorsque le type de bateau sélectionné est Voilier : passe le pilote automatique en
mode Vent.
2) Pour tous les autres types de bateaux : passe le pilote automatique en mode "NoDrift".
MODE
3) Pour tous les types de bateaux : (une pression longue) passe le pilote automatique
en mode Navigation; dans ce cas une confirmation via l'afficheur est nécessaire pour
engager le pilote automatique.
STBY (ou OFF) : Désengage le pilote automatique. Le pilote automatique passe en
mode Standby.
Gauche 1° : Corrige la route ou l'angle du vent de 1° sur bâbord en mode NFU. Utilisée
1
en mode Standby, elle permet de passer le pilote automatique en mode NFU.
Droite 1° : Corrige la route ou l'angle du vent de 1° sur tribord en mode NFU. Utilisée en
1
mode Standby, elle permet de passer le pilote automatique en mode NFU.
Gauche 10° : Corrige la route ou l'angle du vent de 10° sur bâbord en mode NFU.
10
Utilisée en mode Standby, elle permet de passer le pilote automatique en mode NFU.
Droite 10° : Corrige la route ou l'angle du vent de 10° sur tribord en mode NFU. Utilisée
10
en mode Standby, elle permet de passer le pilote automatique en mode NFU.
Engage le pilote automatique / Confirme le virement/empannage ou le changement
AUTO
de cap.
FR
MODE
STBY
1
1
10
10
AUTO
